儀表放大器電路設計

　0 引 言

　　智能儀表儀器通過傳感器輸入的信號，一般都具有“小”信號的特征：信號幅度很小(毫伏甚至微伏量級)，且常常伴隨有較大的噪聲。對于這樣的信號，電路處理的第一步通常是采用儀表放大器先將小信號放大。放大的最主要目的不是增益，而是提高電路的信噪比；同時儀表放大器電路能夠分辨的輸入信號越小越好，動態范圍越寬越好。儀表放大器電路性能的優劣直接影響到智能儀表儀器能夠檢測的輸入信號范圍。本文從儀表放大器電路的結構、原理出發，設計出四種儀表放大器電路實現方案，通過分析、比較，給出每一種電路方案的特點，為電路設計愛好者、學生進行電子電路實驗提供一定的參考。

　　1 儀表放大器電路的構成及原理

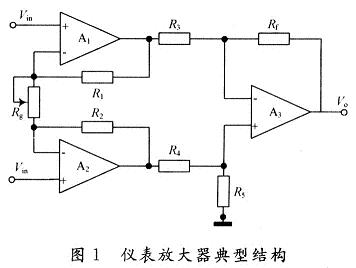

　　儀表放大器電路的典型結構如圖1所示。它主要由兩級差分放大器電路構成。其中，運放A1，A2為同相差分輸入方式，同相輸入可以大幅度提高電路的輸入阻抗，減小電路對微弱輸入信號的衰減；差分輸入可以使電路只對差模信號放大，而對共模輸入信號只起跟隨作用，使得送到后級的差模信號與共模信號的幅值之比(即共模抑制比CMRR)得到提高。這樣在以運放A3為核心部件組成的差分放大電路中，在CMRR要求不變情況下，可明顯降低對電阻R3和R4，RF和R5的精度匹配要求，從而使儀表放大器電路比簡單的差分放大電路具有更好的共模抑制能力。在R1=R2，R3=R4，Rf=R5的條件下，圖1電路的增益為：G=(1+2R1／Rg)(Rf／R3)。由公式可見，電路增益的調節可以通過改變Rg阻值實現。

　　2 儀表放大器電路設計

　　2．1 儀表放大器電路實現方案

　　目前，儀表放大器電路的實現方法主要分為兩大類：第一類由分立元件組合而成；另一類由單片集成芯片直接實現。根據現有元器件，文中分別以單運放LM741和OP07，集成四運放LM324和單片集成芯片AD620為核心，設計出四種儀表放大器電路方案。

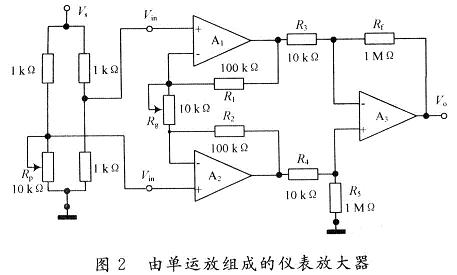

　　方案1 由3個通用型運放LM741組成三運放儀表放大器電路形式，輔以相關的電阻外圍電路，加上A1，A2同相輸入端的橋式信號輸入電路，如圖2所示。

　　圖2中的A1～A3分別用LM741替換即可。電路的工作原理與典型儀表放大器電路完全相同。方案2 由3個精密運放OP07組成，電路結構與原理和圖2相同(用3個OP07分別代替圖2中的A1～A3)。

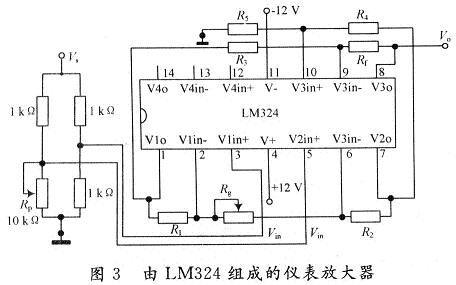

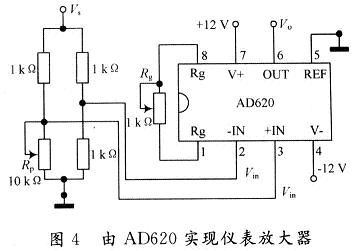

　　方案3 以一個四運放集成電路LM324為核心實現，如圖3所示。它的特點是將4個功能獨立的運放集成在同一個集成芯片里，這樣可以大大減少各運放由于制造工藝不同帶來的器件性能差異；采用統一的電源，有利于電源噪聲的降低和電路性能指標的提高，且電路的基本工作原理不變。方案4 由一個單片集成芯片A13620實現，如圖4所示。它的特點是電路結構簡單：一個AD620，一個增益設置電阻Rg，外加工作電源就可以使電路工作，因此設計效率最高。圖4中電路增益計算公式為：G=49．4K／Rg+1。

　　2．2 性能測試與分析

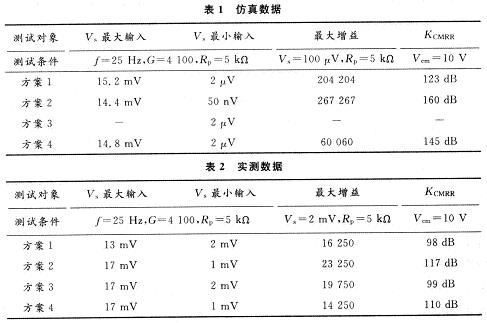

　　實現儀表放大器電路的四種方案中，都采用4個電阻組成電橋電路的形式，將雙端差分輸入變?yōu)閱味说男盘?hào)源輸入。性能測試主要是從信號源Vs的最大輸入和Vs最小輸入、電路的最大增益及共模抑制比幾方面進行仿真和實際電路性能測試。測試數據分別見表1和表2。其中，Vs最大(小)輸入是指在給定測試條件下，使電路輸出不失真時的信號源最大(小)輸入；最大增益是指在給定測試條件下，使輸出不失真時可以實現的電路最大增益值。共模抑制比由公式KCMRR=20|g | AVd／AVC|(dB)計算得出。

　　說明：

　　(1)f為Vs輸入信號的頻率；

　　(2)表格中的電壓測量數據全部以峰峰值表示；

　　(3)由于仿真器件原因，實驗中用Multisim對方案3的仿真失效，表1中用“-”表示失效數據；

　　(4)表格中的方案1～4依次分別表示以LM741，OP07，LM324和AD620為核心組成的儀表放大器電路。

　由表1和表2可見，仿真性能明顯優于實際測試性能。這是因?yàn)榉抡骐娐返男阅芑旧鲜怯煞抡嫫骷男阅芎碗娐返慕Y(jié)構形式確定的，沒有外界干擾因素，為理想條件下的測試；而實際測試電路由于受環境干擾因素(如環境溫度、空間電磁干擾等)、人為操作因素、實際測試儀器精確度、準確度和量程范圍等的限制，使測試條件不夠理想，測量結果具有一定的誤差。在實際電路設計過程中，仿真與實際測試各有所長。一般先通過仿真測試，初步確定電路的結構及器件參數，再通過實際電路測試，改進其具體性能指標及參數設置。這樣，在保證電路功能、性能的前提下，大大提高電路設計的效率。

　　由表2的實測數據可以看出：方案2在信號輸入范圍(即Vs的最大、最小輸入)、電路增益、共模抑制比等方面的性能表現為最優。在價格方面，它比方案1和方案3的成本高一點，但比方案4便宜很多。因此，在四種方案中，方案2的性價比最高。方案4除最大增益相對小點，其他性能僅次于方案2，具有電路簡單，性能優越，節省設計空間等優點。成本高是方案4的最大缺點。方案1和方案3在性能上的差異不大，方案3略優于方案1，且它們同時具有絕對的價格優勢，但性能上不如方案2和方案4好。

　　綜合以上分析，方案2和方案4適用于對儀表放大器電路有較高性能要求的場合，方案2性價比最高，方案4簡單、高效，但成本高。方案1和方案3適用于性能要求不高且需要節約成本的場合。針對具體的電路設計要求，選取不同的方案，以達到最優的資源利用。電路的設計方案確定以后，在具體的電路設計過程中，要注意以下幾個方面：

　　(1)注意關鍵元器件的選取，比如對圖2所示電路，要注意使運放A1，A2的特性盡可能一致；選用電阻時，應該使用低溫度系數的電阻，以獲得盡可能低的漂移；對R3，R4，R5和R6的選擇應盡可能匹配。

　　(2)要注意在電路中增加各種抗干擾措施，比如在電源的引入端增加電源退耦電容，在信號輸入端增加RC低通濾波或在運放A1，A2的反饋回路增加高頻消噪電容，在PCB設計中精心布局合理布線，正確處理地線等，以提高電路的抗干擾能力，最大限度地發揮電路的性能。

　　3 結 語

　　在具體討論儀表放大器電路結構、原理的基礎上，設計了四種儀表放大器電路。通過仿真與實際性能測試，分析、總結出四種方案的特點，為儀表放大器電路的設計者提供一定的思路借鑒。
