概述

　　分段線性化的輸入和輸出之間存在著非線性的關系。分段線性化的基本原理是把輸入信號分成若干段，在每一段上都可以認為是輸入和輸出之間存在著線性的關系，對于這些量而言，在整個量程范圍內是非線性的，但是就輸入的某一個局部范圍之內，其輸出和輸入可以近似的認為是線性關系。理論證明，只要段的間距足夠的小，分段的數量足夠的多，對于任何連續函數，在誤差允許的范圍內，都可以用分段線性化來處理。但是在實際的應用中，分段的數量不宜太多，往往根據測量精度的實際要求，權衡使用分段的數量。

　　公式：假設在輸入x分成n段：X1，X 2，X 3，…….，X n，輸出y分別對應于：Y1，Y2，Y3，……，Yn，則輸出的計算公式是：

　　輸入輸出

　　小于X1等于Y1

　　等于Xi等于Yi

　　Xiled="f" id="_x0000_t75" o:preferrelative="t" o:spt="75" path="m@4@5l@4@11@9@11@9@5xe" stroked="f">

?

　　大于Xn等于Yn

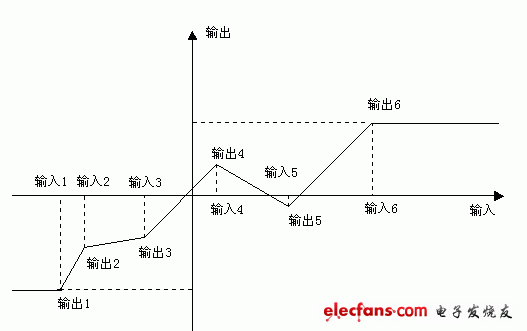

　　如下圖示：

　　如下圖示：

?

　　分段線性化表的組態：

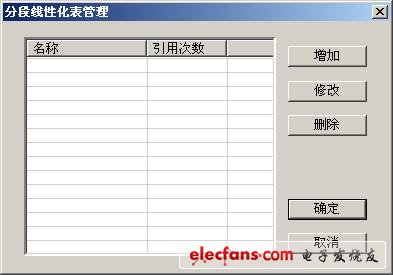

　　分段線性化表是模擬IO點的一個參數，要進行分段線性化必須建立分段線性化表。從組態環境中的導航樹“數據庫/點組態”進入數據庫組態，在數據庫組態程序菜單中選擇“工程/分段線性化表”，進入到分段線性化表的管理界面：

?

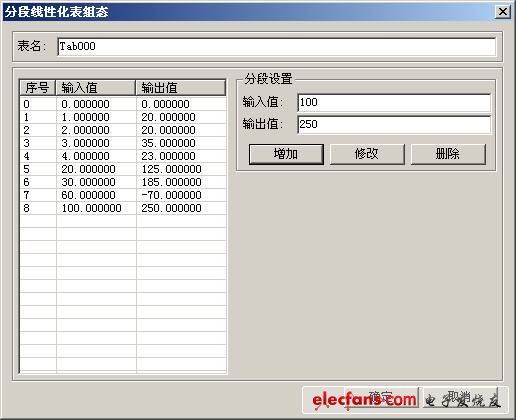

　　點擊增加，則進入到分段線性化表組態：

?

　　表名是分段線性化的索引，在整個數據庫系統中唯一，由字母和數字組成，最多不超過64個字符。

　　前面說過，分段線性化表是把輸入分成若干段，每一個分隔點都有一個輸入和輸出與之對應。因此，在組態時，要設計其分隔點的輸入和輸出，在分段設置框中分別輸入合適的輸入值和輸出值，點擊增加，則在分段線性化表中就增加一個分隔點。因為分段線性化對于一個輸入只能有一個輸出，如果增加時相同的輸入已經存在，則增加無效。

　　修改時如果當前選中了一個分隔點，則修改時只修改當前選中分隔點的輸出值。

　　刪除時刪除當前表的選中的分隔點。

　　對于一個分段線性化表而言，最少需要有兩個分隔點。

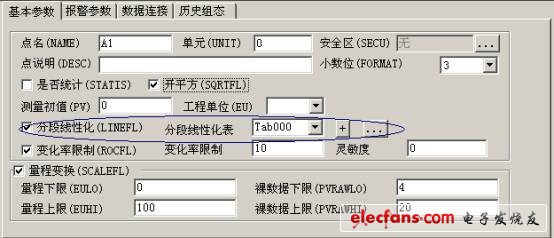

　　建立一個分段線性化表之后，就可以在模擬IO點中引用了，在點表中選擇一個模擬IO點，在其基本參數頁中進行分段線性化組態：

?

　　注意，如果要進行分段線性化，必須首先讓該點分段線性化使能。在分段線性化表中選擇已經組態好的分段線性化表，如果沒有組態，則點擊按鈕 新增加一個分段線性化表，也可以通過點擊按鈕 對已經建立的分段線性化表進行修改。

　　這樣，在系統運行時，DB將自動對輸入變量進行分段線性化。
