555定時器是一種集成電路芯片，常被用于定時器、脈沖發生器和震蕩電路。555可被作為電路中的延時器件、觸發器或起振元件。

　　555定時器可工作在三種工作模式下：

　　單穩態模式：在此模式下，555功能為單次觸發。應用范圍包括定時器，脈沖丟失檢測，反彈跳開關，輕觸開關，分頻器，電容測量，脈沖寬度調制（PWM）等。

　　無穩態模式：在此模式下，555以振蕩器的方式工作。這一工作模式下的555芯片常被用于頻閃燈、脈沖發生器、邏輯電路時鐘、音調發生器、脈沖位置調制（PPM）等電路中。如果使用熱敏電阻作為定時電阻，555可構成溫度傳感器，其輸出信號的頻率由溫度決定。

　　雙穩態模式（或稱施密特觸發器模式）：在DIS引腳空置且不外接電容的情況下，555的工作方式類似于一個RS觸發器，可用于構成鎖存開關。

　　在單穩態工作模式下，555定時器作為單次觸發脈沖發生器工作。當觸發輸入電壓降至VCC的1/3時開始輸出脈沖。輸出的脈寬取決于由定時電阻與電容組成的RC網絡的時間常數。當電容電壓升至VCC的2/3時輸出脈沖停止。根據實際需要可通過改變RC網絡的時間常數來調節脈寬。

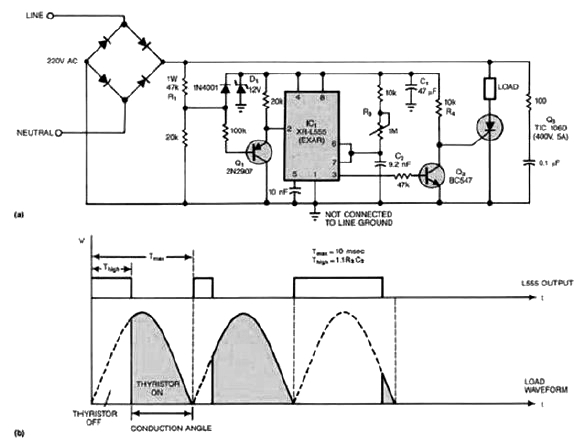

　　用555定時器觸發相位控制

　　555是一個單穩態觸發器，輸入一個低點位脈沖，則輸出某一寬度的高電位方波脈沖，其方波脈沖寬度與R3C2有如下關系

　　tp = 1.1 R3C2

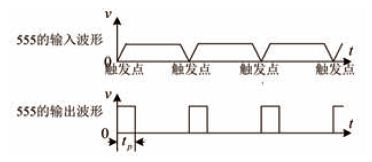

　　12V穩壓管上端的波形（即555輸入端2的波形）如下：

用555定時器觸發相位控制

　　一旦555輸出端有方波輸出，晶閘管的觸發極就通過晶體管G2接地，而不導通。方波消失后，觸發極為高電位，晶閘管就處于導通狀態。

　　將R3加大，會使tp增大，導通角變小，負載得到的功率變小。反之負載得到的功率變大。

　　看來， 應該出去晶體管G1，它在這里不起任何作用。電容器C1（47μF ）也應除去，否則555的輸入2端不會有脈沖下降沿出現了。

　　建議：為了安全，控制電路應與主電路隔離。方法是加入一個適合控制電壓的降壓變壓器，再用4個1N4001取代1N4007。
