仿真結果

　　每個節點的仿真結果會立即提供，因此可以進行實時分析。源電壓的節點數據和類似示波器的圖形以及放大器輸入/輸出電壓波形，對于快速了解元件和系統的權衡是很有利的。左鍵點擊類似示波器的顯示區，可以實現1×、2×、5×、10×、20×、50×和100×放大。右鍵點擊該顯示區會還原放大并縮小。

　　它會計算所有節點的直流和交流峰峰值電壓。輸入電壓指定為交流電壓，峰峰值疊加在直流失調偏置之上。如果峰值電流是考慮事項，則總功耗會被分為靜態功耗和動態功耗。圖8中，節點電壓顯示在電路圖的畫圈區域中，類似示波器的圖形顯示在電路圖右側帶框區域中。功耗計算位于帶框示波器區域下方。

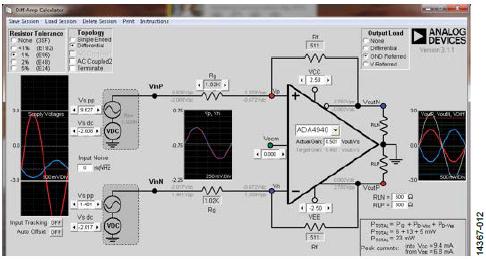

圖8.突出顯示節點電壓和示波器狀顯示區的屏幕截圖

　　顯示的時域仿真對應于放大器頻率響應為平坦?fàn)顣r(shí)的頻率。頻域仿真包括放大器的帶寬、噪聲和失真。噪聲和帶寬默認根據放大器的最大帶寬來計算。如果需要輸出端噪聲和失真的仿真結果，選擇輸出低通濾波器（Output LPF，圖8底部畫圈區域，屏幕中央）將給出用戶定義頻率下的噪聲和失真以及峰峰值幅度。使用DiffAmpCalc來選擇ADC驅動器時，此信息會很有用，因?yàn)镋NOB和SINAD會自動更新。如果系統增益大于4，HD2/HD3、THD/SNDR和ENOB會顯示N/A(不適用）。利用鍵盤快捷鍵Alt + N可使這些參數可見。

　　數據輸入

　　DiffAmpCalc支持通過點擊方法來輸入用戶自定義值，因此是一款高效率工具。使用滾動條和文本框輸入數據時，仿真結果可以動態更新。電壓滾動條的默認步長為100 mV。若要改變分辨率，請使用以下按鍵組合：

　　? ?1 V步長：Shift鼠標左鍵

　　? ?10 mV步長：Ctrl鼠標左鍵

　　? ?1 mV步長：Alt鼠標左鍵

　　單擊一個文本框內部會將其激活。激活文本框時，文本框顏色從白色變?yōu)榫G色。激活文本框之后，用戶便可輸入數值、小數或負號。

　　內置差錯檢測功能

　　DiffAmpCalc有多個內置差錯檢測功能，可防止差分放大器常見問題混入設計中。當輸入的值超出規格范圍時，文本框會變?yōu)榧t色，并會顯示一條警告消息，其中會給出自動糾正結果或?yàn)槭裁床辉试S沿當前方向進一步調整的原因。圖9為警告消息示例，圖10為建議修正示例。

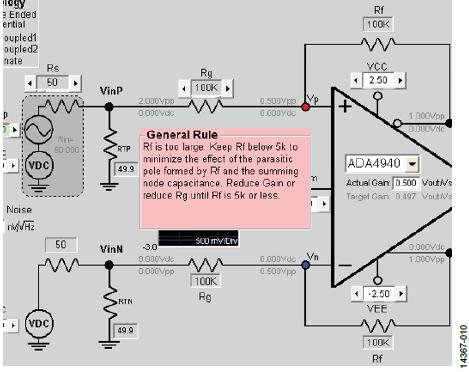

圖9.警告消息

圖10.建議修正示例

　　當調整與某些條件一致時，會顯示一條警告消息，提醒用戶注意這些沖突情況。只要錯誤條件存在，警告消息就會一直顯示。修正解決被截?cái)噍斎牒洼敵鱿鞑ǖ目焖俜椒ㄊ鞘鼓茏詣?dòng)對齊(AutoAlign)特性。當輸入和/或輸出被截?cái)嘞鞑〞r(shí)，此特性是可見選項。AutoAlign特性會修正該問題，并設置輸入和Vocm以支持最大輸出動態范圍。圖11顯示了一個輸入被截?cái)嘞鞑ǖ睦?，其中出現了AutoAlign選項；圖12是AutoAlign修正后的情形。

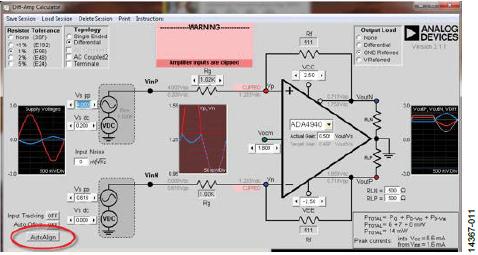

圖11.輸入和輸出被截?cái)嘞鞑ǎ?strong>AutoAlign選項可見

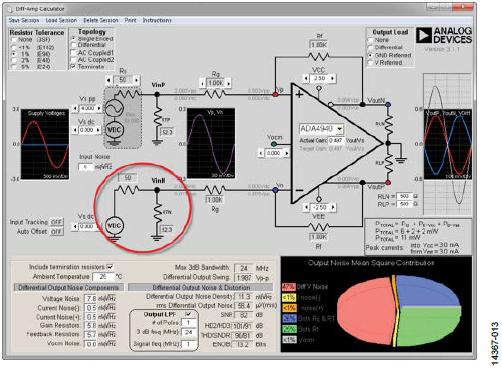

圖12.選擇AutoAlign之后的結果

　　有一個微妙的防錯特性內置在單端端接(Single-Ended Terminate)選項中。使用單端轉差分拓?fù)鋾r(shí)，F(xiàn)DA未使用輸入的阻抗必須與另一輸入匹配。圖13中的帶圈區域顯示了一個帶匹配阻抗的未使用輸入的例子。

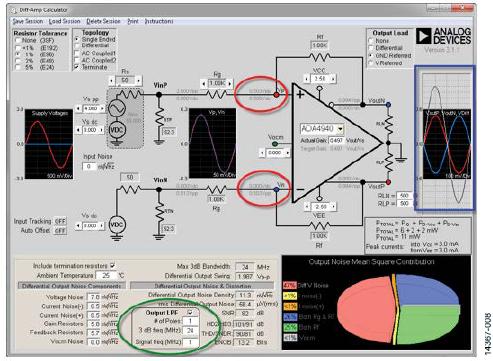

圖13.單端轉差分拓?fù)涞淖杩蛊ヅ?/p>
