如果您一直關注本博客，很有可會知道 TI Designs — precision，這是我們針對高精度應用的高質量參考設計庫。在“TI Designs — precision”主頁上，您首先會看到一張圖片，顯示這些設計的三個層面：參考、驗證和 TI 認證 (CerTIfied)。前兩個層面“參考”與“驗證”很好理解，因為大部分工程師每天都在跟仿真、原理圖及工作臺測量打交道。但“TI 認證(CerTIfied)”有點難懂。

為什么要進行認證測試，誰來執行測試，以及通過或不通過由什么決定？

最重要的是，為什么單詞中間有個有趣的大寫“TI”？我將在今天的博客中說明這些問題。在第 2 部分，我將詳細介紹適用于我們高精度設計的最常用測試標準。

?

?

?

?

?

?

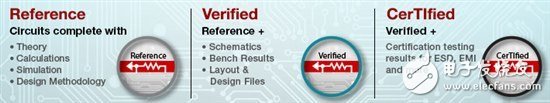

圖1：“TI Designs —Presicion”的三個層面

我們有很多客戶通常為工業市場設計產品和解決方案。眾所周知，工廠車間等工業環境對模擬電子產品具有極大的破壞性。安裝在這些環境中的任何電路都必須非常穩健，足以在不明顯影響其性能的情況下，承受極大的瞬態電壓與電流。在瞬變特別嚴重的極端情況下，電路非但無法正常工作，反而還可能會變成一個“小火爐”！

?

?

圖2 —重大電氣瞬變的后果

電路承受這種瞬態能量的能力稱為電磁兼容性 (EMC)。國際電工技術委員會 (IEC) 是一個促進電子電氣標準化國際合作的全球性組織。該組織制定了一套 EMC 標準，其已成為希望在世界各地開展業務的制造商必須達到的要求。如果產品能夠通過這些標準所指定的測試，一般認為該產品非常穩健，足以適應最惡劣的工業環境。這就是 TI 認證高精度設計的真正價值所在，這些設計中的每一項不僅在幾乎任何環境下針對高精度性能進行了優化，而且還針對這些 IEC 標準進行了測試。

?

?

圖3：正在進行的EMC 測試

由我們的工程師針對 TI 認證設計所做的這類測試稱為“工程設計評估”。這就意味著我們會作為電路設計人員到一個公認的測試中心（例如 NTS），并在測試中心技術人員的協助下執行一系列測試。雖然測試中心使用標準化設備生成和應用各種瞬態參數，但我們可以攜帶我們自己的萬用表、示波器或任何其它所需的儀器對測試過程中的電路性能進行量化。這不同于正式的認證測試，正式的認證測試由第三方執行評估，電路設計人員不在場。由于我們目前不執行正式測試流程，因此我們的設計稱為“TI 認證”，而不是“認證”。

在工程設計評估中，電路設計人員可以定義構成通過或不通過條件的限值。例如，我們的很多工業模擬輸出模塊規定：輸出誤差要小于輸出滿量程范圍 (FSR) 的 0.1%。因此，我們將 0.1%FSR 值作為限值是合理的。一旦確定限值條件，測試中的設備就將在經歷各種測試的時候，表現出四種適當行為等級中的一種，如表 1 所示。A 級性能是最理想的情況，電路基本上不會受到瞬變的影響，而 B 級性能也可以接受。

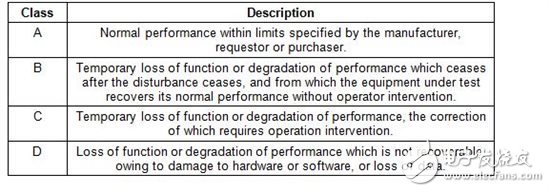

表1：EMC 測試性能等級

?
