電平觸發是在高或低電平保持的時間內觸發，而邊沿觸發是由高到低或由低到高這一瞬間觸發

　　在數字電平變化的電壓上升沿或下降沿到一定閥值時就產生觸發，是謂邊沿觸發。當電壓達到數字電平的高或低電壓一段時間后（一般是最小脈沖寬度的三分之一），才產生觸發是電平觸發。

　　邊沿觸發一般時間短，邊沿觸發一般時間都是us級的，響應要快的，而電平觸發只須是高和低就可以了，沒時間要求，比如10s 時間內總是低電平，那么它也是觸發的，比如中斷計時或計數，最好用邊沿觸發，用電平觸發誤差會很大，電平觸發一般用于簡單報警，開關一類（時間要求不高的）

　　邊沿觸發和電平觸發基本就是觸發器和鎖存器的區別。

　　觸發器是邊沿觸發，只有當時鐘上升（或下降）的一瞬間，觸發器會讀取并鎖存輸入信號。輸出信號僅在時鐘信號上升（或下降）的一瞬間會發生變化。

　　鎖存器是電平觸發，只要使能信號處于高電平（或低電平），輸出就會隨著輸入信號變化，直到使能信號變?yōu)榈碗娖剑ɑ蚋唠娖剑r(shí)，輸出才會鎖存，不再隨輸入變化。

　　以最常見的D鎖存器和D觸發器為例：

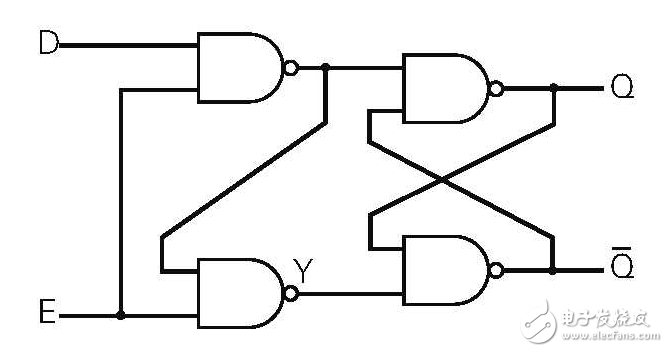

　　上圖是D鎖存器，右側的兩個與非門構成了RS鎖存器，特點是當兩個輸入同時為1時，保持當前輸出不變；當兩個輸入一個為0一個為1時，進行置位或者復位。

　　在看左側，當E輸入為0時，左側兩個與非門顯然都輸出1，右側的RS鎖存器處于保持狀態。

　　當E輸入為1時，上面的與非門輸出D-，下方的與非門輸出D，這一對信號進入右側的RS鎖存器，最終在Q和Q-端輸出D和D-。

　　這就是高電平觸發，只要E為高電平輸出Q就會隨著輸入D改變，當E為低電平輸出Q就會保持不變。你給E加一個反向器就變成了低電平觸發。

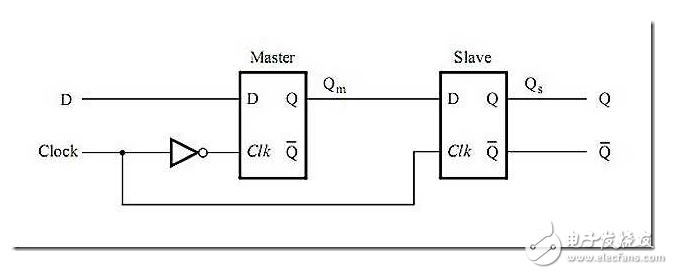

　　然后是D觸發器：

　　D觸發器就是兩個D鎖存器級聯，同時兩者的控制信號是時鐘信號，并互相反向。可以看到第一級（主鎖存器）的使能信號前接了一個反向器，所以第一級是低電平觸發，第二級（從從鎖存器）是高電平觸發。

　　當時鐘低電平時，只有主鎖存器有效，Qm會隨著D變化，但是輸出Qs始終不變。當時鐘高電平時，只有從鎖存器有效，Qs會隨著Qm變化，但是此時主鎖存器處于保持狀態，Qm是不變的，所以Qs也保持不變。

　　只有在時鐘上升沿的時候，此時Qm還在跟隨D的值，而Qs正要開始跟隨Qm的值。此時D的值可以通過Qm傳遞到輸出Qs，D觸發器輸出改變。

　　電平觸發，就是只有高電平（1）或者低電平（0）的時候才做指定的動作，就是邏輯上的0，1觸發；

　　邊沿觸發，就是脈沖突變觸發，是有高電平向低電平轉換，或者翻過來轉換，這個轉換過程觸發一個動作，邏輯上就是0－1或是1－0

　　上升沿，就是低電平向高電平轉換的瞬間（過程），比如

　　_______

　　____/ ，上升沿觸發， 就是當電平從低變高時觸發，0－1

　　______

　　|____ ，下降沿觸發，就是當電平從高變低時觸發，1－0

　　邊沿觸發對觸發信號電壓的上升或下降速率是有要求的，邊沿要足夠陡不能過于平緩，而電平觸發則沒有要求。

　　電平就是電壓，高電平就是高電壓，低電平就是低電壓

　　高電平觸發就是當電壓為高就觸發

　　邊沿觸發就是當電壓由高變低或由低變高時觸發

　　上升沿觸發 就是當電壓從低變高時觸發

　　下降沿觸發 就是當電壓從高變低時觸發

　　邊沿觸發：上升沿和下降沿，這個在學數電時都學過的，簡單說就是電平變化那一瞬間。

　　電平觸發：一般是指低電平，就是電平變?yōu)榈土酥蟮娜繒r(shí)間里。

　　如果是下降沿觸發，當從高至低電平轉變時，觸發產生。低電平保持多久都只產生一次。

　　如果是低電平觸發，那么在低電平時間內中斷一直有效。如果在電平?jīng)]有恢復之前就退出中斷程序，那么會在退出后又再次進入中斷。只要不退出是不會重復觸發的。做法是在退出前關閉中斷，等后面有空時再打開。

　　以上就是最典型的低電平觸發與下降沿觸發的區別，希望大家能從上面的例子里理解、掌握低電平觸發和下降沿觸發，并在實際學習和工作中能夠靈活運用合適的觸發方式。
