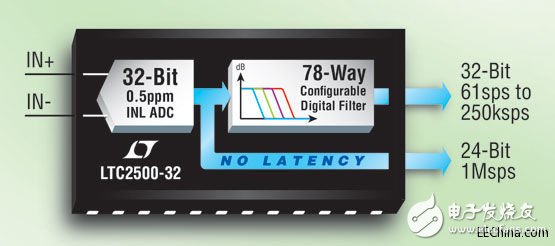

不久前收購了凌力爾特公司 （Linear Technology Corporation） 的亞德諾半導體 （Analog Devices， Inc.，簡稱 ADI） 宣布推出 LTC2500-32，這是一款超高精確度的 32 位逐次逼近寄存器型 （SAR） 模數轉換器 （ADC）。LTC2500-32 是一種面向精準測量應用的新型和可行方法，該器件把凌力爾特專有 SAR ADC 架構的高準確度和速度與靈活的集成化數字濾波器相整合，以優化系統信號帶寬并放寬模擬抗混疊濾波器要求。LTC2500-32 同時提供兩個輸出：（1） 一個經過數字濾波的 32 位低噪聲輸出，該輸出實現了高達 148dB 的動態范圍；（2） 一個 32 位 1Msps 無延遲輸出，該輸出由一個超范圍檢測位、一個表示輸入電壓差的 24 位代碼和一個表示共模輸入電壓的 7 位代碼組成。無延遲輸出在本質上與數字濾波輸出是完美匹配的，從而在那些需要使用一個附加較快速的 ADC 與一個精準 ADC 并行以監視信號完整性的應用中，消除了常見的失配和漂移問題。寬輸入共模范圍和高 CMRR 使 LTC2500-32 能夠連接共模電壓不斷變化的信號，從而簡化了模擬信號鏈。兩個輸出每個都可高度準確地表示加在兩個輸入端子之間的電壓差。

LTC2500-32 具卓越的低噪聲密度，在 61sps 時提供 148dB 動態范圍，在 1Msps 時動態范圍則為 104dB。除了低噪聲，LTC2500-32 在寬溫度范圍內提供了無可比擬的 0.5ppm 典型 INL 和 2ppm 保證最大 INL，以及低至可忽略的增益和偏移電壓漂移。這些特點相結合可在帶噪聲的環境中實現最先進的高精確度測量，例如在工業自動化應用環境中。集成的可配置數字濾波器提供了 7 種濾波器類型和 13 種不同的降頻采樣因子，從而使得用戶能高度靈活地針對每種應用進行帶寬、濾波器響應和噪聲性能的權衡折衷。

LTC2500-32 屬于一個超高精確度 SAR ADC 系列，該系列還包括 32 位 LTC2508-32 和 24 位 LTC2512-24，LTC2508-32 提供了為數據采集應用而優化的數字濾波器，LTC2512-24 則提供為需要平坦通帶的信號處理應用而優化的數字濾波器。

LTC2512-24 和 LTC2508-32 提供 14 位無延遲輸出，用以監視信號完整性，還提供 4 種降頻采樣因子，以方便在帶寬和動態范圍之間做出權衡。而 LTC2500-32 提供更多種濾波器類型和降頻采樣因子。

LTC2500-32 的商用和工業 （–40oC 至 85oC） 溫度級版本已開始供貨。千片批購價為每片 35.95 美元。用于 LTC2500 SAR ADC 系列的 DC2222A 評估電路板可通過 或聯系凌力爾特當?shù)剞k事處查詢?cè)斍?。如需更多信息，?qǐng)登錄 。

ADI推出具0.5ppm線性度的32位SAR ADC，提供148dB動態范圍

性能概要： LTC2500-32

? 1Msps 時具 104dB SNR

? 雙輸出 32 位 SAR ADC

o 經過數字濾波的 32 位低噪聲輸出

o 24 位差分 + 7 位共模 1Msps 輸出和超范圍檢測功能

? 具同步功能的可配置數字濾波器

? 7 種濾波器類型：Sinc1、Sinc2、Sinc3、Sinc4、Spread-Sinc、平坦通帶、平均

? 寬輸入共模范圍

? 128dB CMRR

? 24 引線 7mm x 4mm DFN 封裝
