凌力爾特公司 （Linear Technology Corporation） 推出電路保護控制器 LTC4368，在電池供電式汽車、工業和便攜式系統中，該器件可針對 2.5V 至 60V 電子線路確保安全的電壓和電流水平。LTC4368 能替代熔斷器、瞬態電壓抑制器和分立電路，從而實現一種用于避免電子線路遭受有害的過流以及過壓、欠壓和反向電壓狀況之損壞的緊湊和全面型解決方案。LTC4368 控制背對背 N 溝道 MOSFET 以在正常操作期間提供一條低損耗電流通路，當發生正向或反向過流故障時則把它們關斷。LTC4368-1 電路斷路器提供對稱的正向和反向電流門限，以保護電池免遭過大的充電和放電電流的損壞。LTC4368-2 電路斷路器在檢測到反向電流時跳變，以防止反向饋電并保持輸出。

LTC4368 能快速地把負載與超過一個可調和精準過壓門限的輸入電壓斷接。可調欠壓閉鎖功能在低輸入電壓條件下禁止執行操作，從而避免了電池的深度放電。反向電源保護功能可把負載與插入時極性弄錯的電池相隔離，因而無需在電路通路中布設一個二極管。二極管壓降的消除和 2.5V 工作電壓為安然度過汽車?yán)滠?chē)發動過程提供了充足的裕量。器件電流消耗在正常操作時僅為 80μA，在停機模式時則為 5μA，這延長了電池運行和待用時間。另外，LTC4368 還可在進行電路板電源的熱插拔時控制浪涌電流。

LTC4368 有兩種版本，LTC4368-1 提供了一個 50mV 反向斷路器檢測門限，而 LTC4368-2 具 3mV 反向門限。出現過流故障后，由引腳配置決定經過一個延遲后是鎖斷還是接通 MOSFET。LTC4368 在 0oC 至 70oC 商用、–40oC 至 85oC 工業和 ?40oC 至 125oC 汽車溫度范圍內進行了規定，采用 10 引腳 MSOP 和 3mm x 3mm DFN 封裝。千片批購價為每片 1.99 美元。

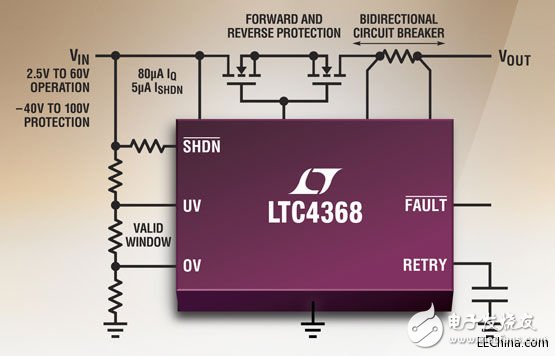

雙向電子斷路器

性能概要： LTC4368

? 針對過流、反向電流、過壓、欠壓和輸入反向提供保護

? 2.5V 至 60V 工作范圍

? –40V 至 100V 保護范圍

? 雙向電子斷路器 （ECB）

o 50mV 正向檢測門限

o 50mV 反向檢測門限 （LTC4368-1）

o 3mV 反向檢測門限 （LTC4368-2）

? 可調、準確的 ±1.5% 欠壓和過壓門限

? 低靜態電流：工作時 80μA，停機時 5μA

? 引腳可選過流自動重試定時器或鎖斷

? 可熱插拔電源輸入

? –40oC 至 125oC 工作溫度范圍

? 10 引腳 MSOP 和 3mm x 3mm DFN 封裝
