我在之前的博文中曾經討論過4線制傳感器發射器的基礎知識，以及一個輸出隔離式傳感器發射器的詳細設計。今天，我來討論一下電源隔離式4線制傳感器發射器。

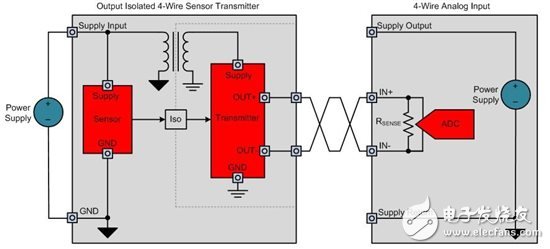

首先，我們來回顧一下我在上一篇博文中討論過的輸出隔離式發射器（圖1）的高級圖。在這個拓?fù)渲校l(fā)射器被從電源和傳感器上隔離開來，而電源與傳感器共用一個接地。雖然圖1顯示的是一個本地電源，4線制模擬輸入模塊可以為輸出隔離式發射器供電。

圖1：具有本地電源的輸出隔離式4線制傳感器發射器

圖2是電源隔離式發射器的高級圖。在一個電源隔離式發射器中，傳感器和發射器共用一個GND，而電源與它們相隔離。因此，傳感器無需從發射器和電流環路中隔離開來，并且應該能夠安全耐受接線問題或短接至電流環路線路上其它電勢所產生的影響。

圖2中的電路由本地為傳感器發射器供電的電源供電，這一點與圖1中的輸出隔離式電路相似。接受AC電源電壓的發射器將常用于這種配置中，在這個配置中，AC電源電壓必須被隔離，并且被轉換為一個為傳感器和發射器供電的經穩壓DC電壓。

圖2：具有本地電源的電源隔離式4線制傳感器發射器

 圖3顯示的是，電源隔離式4線制發射器的連接圖，此發射器由模擬輸入模塊電源，而不是由本地電源供電。

圖3：電源隔離式4線制傳感器發射器

你可以使用我在之前的博文中介紹的同樣構造塊來設計一個電源隔離式4線制傳感器發射器。圖4顯示了一個針對電源隔離式4線制傳感器發射器的經簡化電路示例。此發射器接受DC電源電壓；此電壓可以是傳感器發射器的本地電源，或者由4線制模擬輸入模塊提供。電源隔離式4線制發射器不再需要一個通過絕緣隔柵將傳感器數據發送到發射器的方法，從而免除了對于數字或模擬數據隔離解決方案的需要。

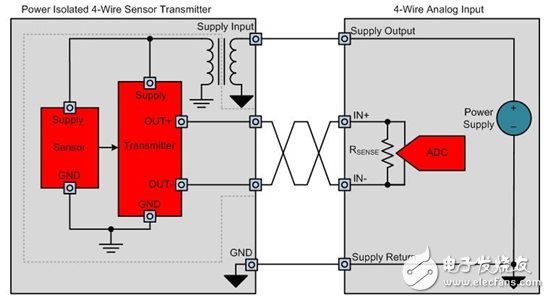

圖4：電源隔離式4線制傳感器發射器

在我的下一篇博文中，我將通過介紹完全隔離4線制發射器來結束這一4線制發射器系列文章。
