我們?cè)谧约旱娜粘；顒?dòng)（或是給親戚打電話、或是給朋友發短信、甚至是通過移動設備閱讀這篇博客文章）中使用射頻（RF）通信?？諝饫镉性S多信號在快速傳播，然而，大多數這樣的信號是哪里產生的呢？大部分RF通信源自蜂窩塔或無線基站，例如圖1所示的基站塔。

圖1：手機基站

這些基站內有很多組件，因此一份完整的總結將變成一篇博士論文！但筆者不會面面俱到去贅述，而是集中討論一種對任何基站而言均至關重要的組件：功率放大器（PA）。

正如您可能已猜到的，PA的目的是將低功率RF信號放大成高功率RF信號（被驅入基站發射器）。

在注入任何RF信號之前，要把一種直流（DC）電壓（Vgate）施加到PA的柵極并對該電壓進行調節，直到所需的漏極電流流過PA。該電流通常被稱為靜態電流 —— 無RF輸入存在時流動的電流。可對該靜態電流值進行選擇，以適合最終應用（包括調制系統和器件運行級別）。圖2是典型PA設置的簡化原理圖。

圖2：簡化的PA原理圖

為更好地了解柵極電壓和靜態電流如何影響RF（交流 (AC) ）性能，您可以用金屬氧化物半導體場效應晶體管（MOSFET）模型來代替PA，得出下面的表達式：

（處于飽和狀態的MOSFET）

（1）

（2）

圖3是兩個方程式的圖形表述形式。驅動一個小的RF輸入信號，使其疊加到DC柵極電壓上，從而產生一種AC漏極電流ΔIds。該AC電流圍繞靜態電流值Idsq（見圖3a）振蕩。您可利用MOSFET晶體管I-V曲線和負載線分析來找到相應的AC漏極電壓ΔVds（見圖3b）。在確定AC漏極電壓與AC漏極電流之間的關系時，方程式2可進一步簡化為方程式3。

（3）

在圖3a中，使用跨導的斜率計算結果gm，您可進一步將表達式歸納為：

（4）

因此該放大器的電壓增益ΔVds/ΔVgate被詮釋為–Rs • gm，這可換算成：

–Rs • 2 • Idsq/(Vgate – Vth)

上述表達式主要闡明該配置的增益與靜態電流Idsq直接成比例。此外，還可對Idsq進行選擇，以確保輸出電壓擺幅不會因飽和而受限；這就是您應該在RF運行之前選一個Idsq值的原因，此舉需要一種規定的DC柵極電壓。

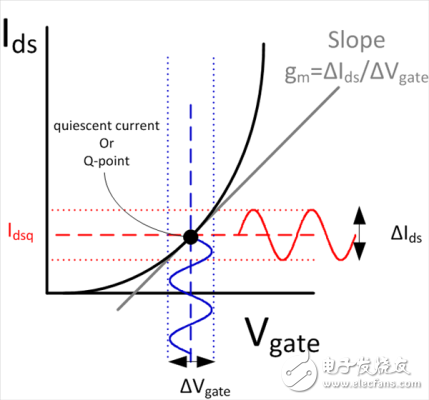

圖3：（a）MOSFET Vgate與Ids曲線圖

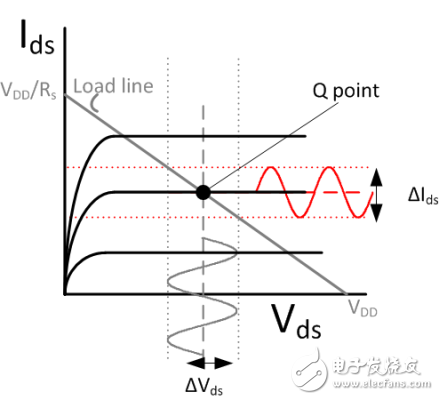

（b）MOSFET共源負載線分析

傳統上，大多數PA偏置系統均采用分立式解決方案，有些這樣的解決方案像PA柵極上的電位計（可變電阻分壓器）一樣簡單。較新的方法利用精密數模轉換器（DAC）和/或數字電位計的準確性和數字接口。橫向擴散MOSFET（LDMOS）、砷化鎵（GaAs）和氮化鎵（GaN）等不同的PA技術需要不同等級的柵極電壓用于器件運行。例如，GaN和GaAs需要負偏置系統，而LDMOS則需要適用于器件運行的正電壓。出于這個原因，許多PA偏置解決方案現在也開始把具有雙極性范圍的DAC列為一部分。

PA在器件運行過程中顯示出的非線性主要依賴于溫度。這些非線性可顯著影響性能，因?yàn)樗鼈儠?huì)導致不可預測的器件行為。筆者在以后的博文中將討論這些非線性，敬請關注。

如欲進一步了解PA偏置解決方案或模擬監測與控制（AMC）器件，歡迎查看這些產品：AMC7812、AMC7832、AMC7836。
