關鍵詞： 電路 , 紅外線 , 遙控
2009-12-24 11:22:10 上傳
2009-12-24 11:22:10 上傳
下載附件 (28.03 KB)
2009-12-24 11:22:10 上傳
下載附件 (27.71 KB)
2009-12-24 11:22:11 上傳

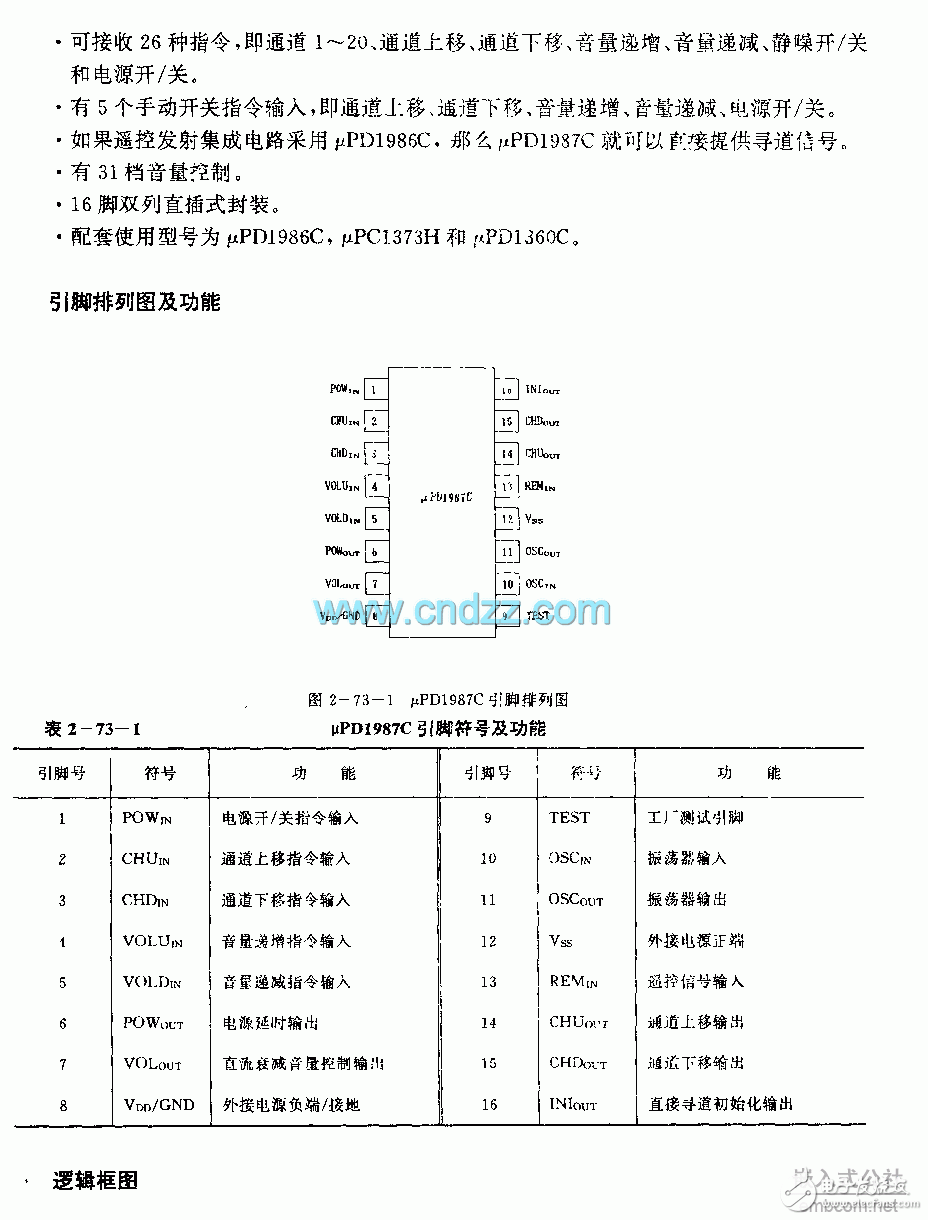

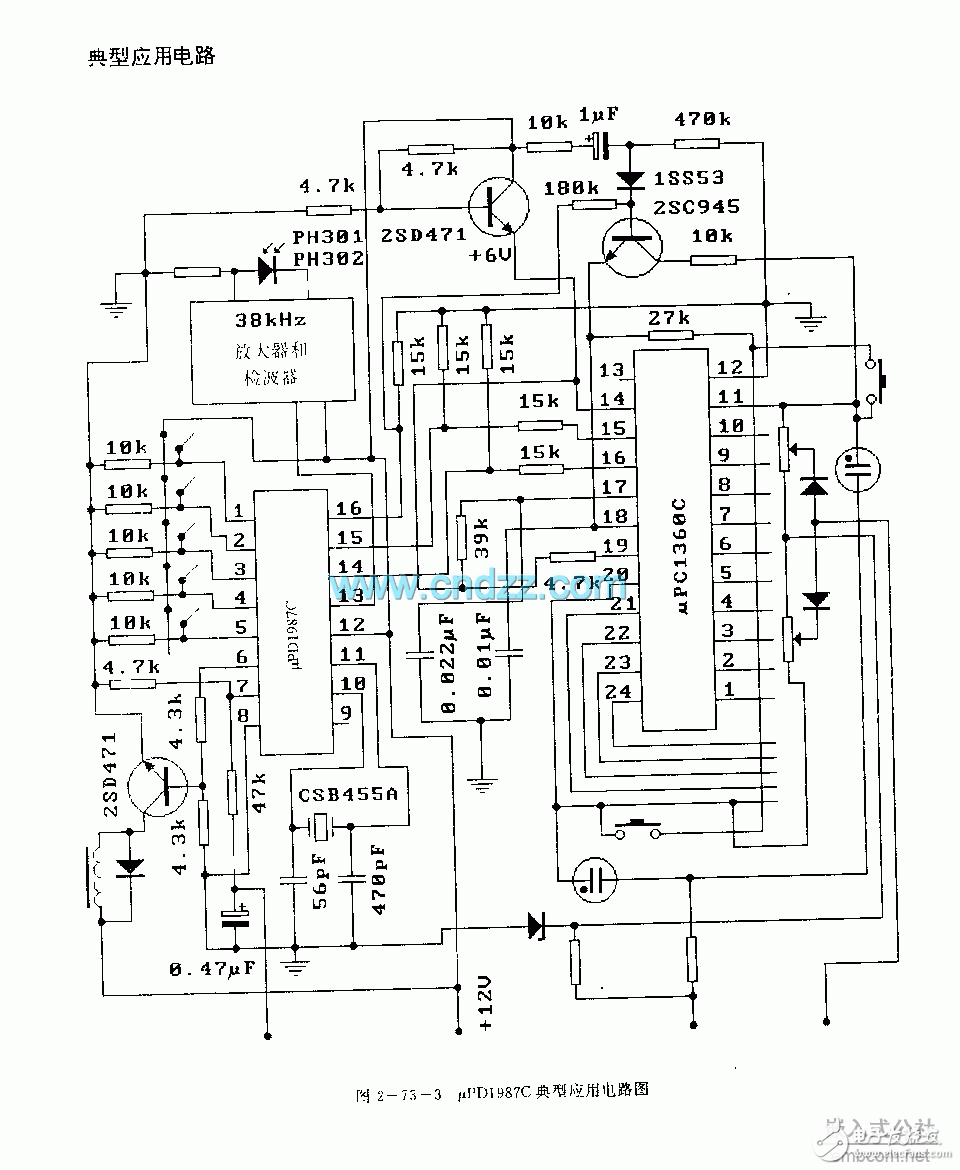

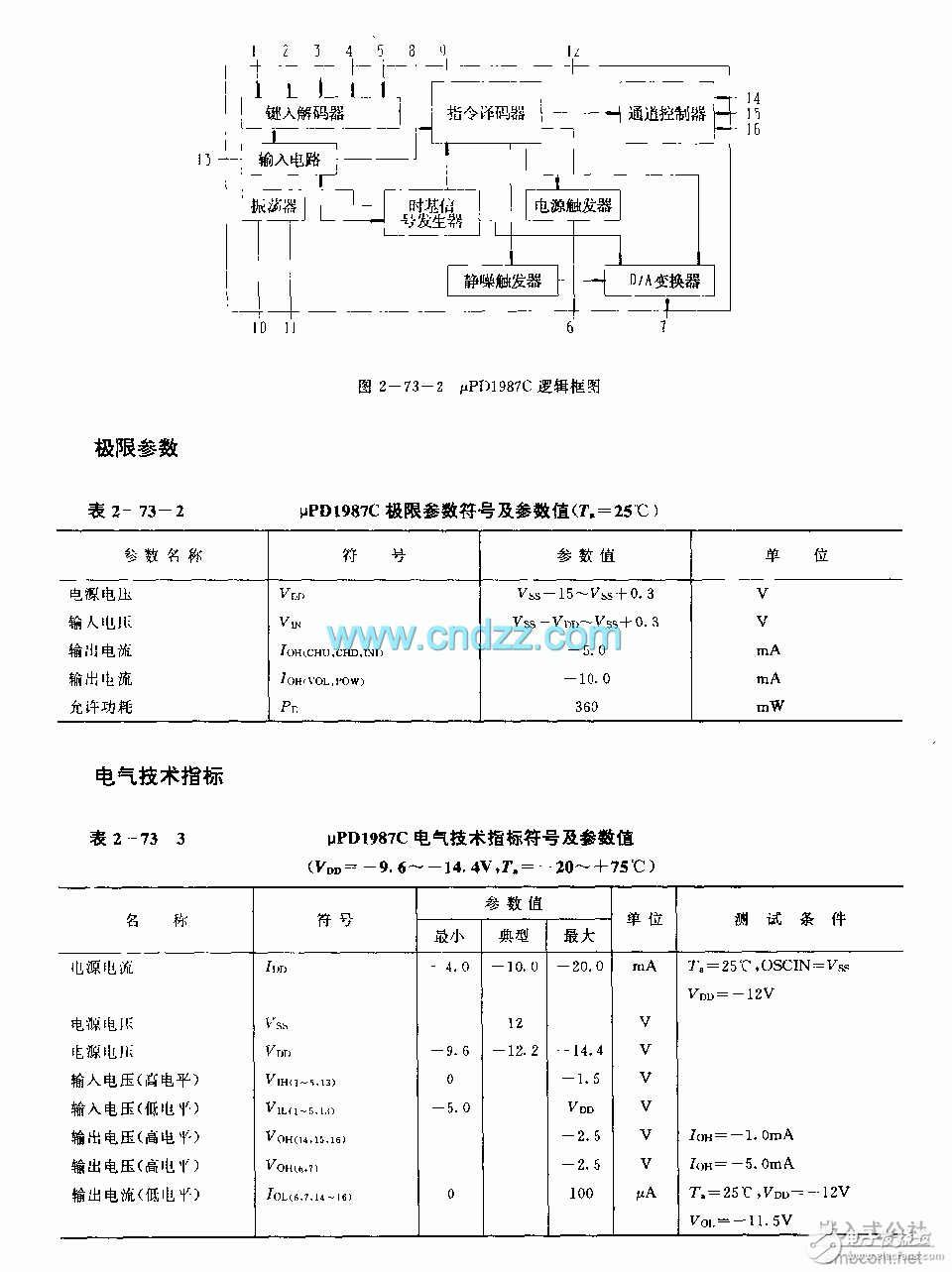

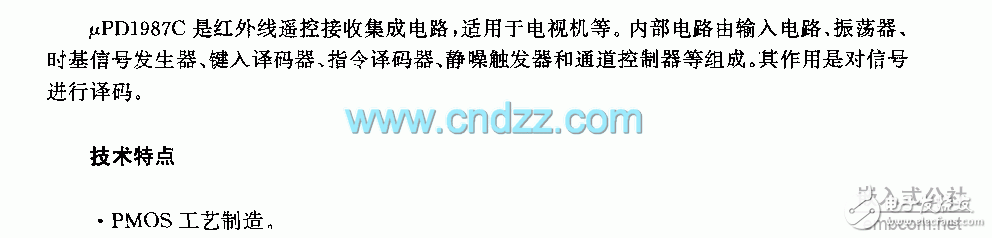

下載附件 (34.86 KB)紅外線遙控接收電路（uPDl987C）
