揭秘3G手機射頻屏蔽方案

　　蜂窩發射模塊對手機內的任何元件來說都將產生最大的輻射功率，從而可能誘發EMI和RFI.類似這樣的問題可以采用RF屏蔽技術來降低與EMI及射頻干擾（RFI）相關的輻射，并可將對外部磁場的敏感度降至最低。那么，什么樣的屏蔽設計方法具有最佳效率呢？這個由三部分組成的系列文章圍繞當今蜂窩發射模塊來討論有效的RF屏蔽方法。

　　近年來，手機在形態、功能、性能和成本方面都發生了巨大變化。不斷演進的新技術催生出更小、更高能效和高度集成的半導體器件，從而不斷孕育出集成度更高的便攜（移動）手機產品。運營商在提供額外的諸如短信服務（SMS）、多媒體（MMS）和GPS等服務，而制造商為移動蜂窩手機增加了諸如FM射頻等輔助無線功能、以及MP3播放機和數碼照相機等其它功能。實現全部這些特性所要求的外形和體積對手機設計師和硬件工程師提出了相當挑戰。

　　因此，工作在印刷線路板（PCB）級的手機設計師遭遇到諸如集成器件間的耦合、線耦合和交叉干擾等不期望發生的核心問題。而所有這些問題又導致了更多的設計返工、手機外形間缺少通用性以及被延長的設計周期，而上述這些又都增加了手機開發成本。在當今競爭激烈的市場壓力條件下，這些因素對移動手機制造商和研制它們的設計師的成功來說，發揮著關鍵作用。

　　在手機設計早期就確認可有助于解決這些核心問題的一個領域是廣為采用的屏蔽。屏蔽減小了電磁干擾（EMI）和射頻干擾（RFI）、極大削弱了不希望的輻射、緩解了它引發的災難。目前，屏蔽與RF頻率如影隨形，因全部RF通信標準都有某種要求把不期望輻射最小化的規定。

　　屏蔽的效能由它在一個寬的頻譜范圍內，能多大程度上衰減輻射信號來表征。例如，一個帶活動蓋的金屬“容器”可構成一個屏蔽，或容器本身可直接固焊在PCB上。采用蓋結構對調節很有用，所以常被用在電視調諧器等應用，但該屏蔽的效能高度依賴蓋和容器間的電氣連接。它以RF屏蔽所根據的基本概念為基礎：時變電磁場（EM）會在導體內環繞場線感應出電流。所以，完美導體內的感應電流會產生一個與誘發場相反的EM場，從而使導體內的場線抵消。因此，屏蔽上過多的孔洞、槽溝和開口會降低屏蔽效能，這是因感應電流只能在導體上存在自由電子的部位流動。導體（容器）上的開口意味著該處沒有自由電子，它會導致電流尋找沿著開口處的其它途徑流動，從而使感應場無法完全抵消誘發場。表皮深度是另一個重要因素，它由EM波穿透傳導膜的能力決定。特別是當?shù)皖l具有特別重要性時，為有效屏蔽輻射的RF信號，會需要一個更厚的膜。

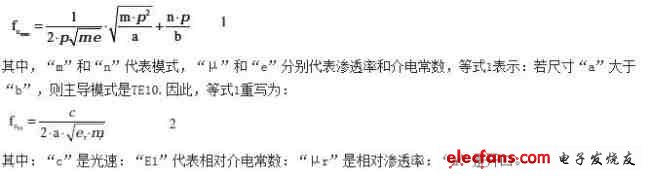

　　本討論中，與屏蔽相關的重點將圍繞當今手機設計中一個通用的RF半導體元件——蜂窩發射模塊（TxM）展開。簡言之，TxM是由在一種類似PCB的基板上固放上裸片和無源器件構成的。然后將該組件進行包注模（overmolded）處理，之后它就可被固焊在手機PCB上。因它對手機內的任何元件來說都產生最大的輻射功率，進而極有可能誘發EMI和RFI，所以該例子特別有用。另外，整體上，TxM與矩形波導的尺度類似，根據Pozar［1］，矩形波導的截至頻率為：

　　揭秘3G手機射頻屏蔽方案

　　等式2指出，如我們預期的，截至頻率隨開口“a”尺寸的縮小而增加。當屏蔽上有若干開口時，方程式會變得更復雜，從而進一步強調了完全沒有開口的重要性。

　　金屬屏蔽容器繼續被用來從外部對TxM和手機的RF部分實施屏蔽；但最近有一種在TxM內部進行嵌入式屏蔽的趨勢。僅就TxM屏蔽來說，已開發出若干對TxM進行屏蔽的方法。方法之一是采用一個簡單金屬容器構成的嵌入式屏蔽，但該方法要求在容器上開多個孔以允許注模填料（mold compound）容易地流灌整個模塊，這是模塊化組裝所必需的。但根據本文前述的波導理論，屏蔽效能不僅與屏蔽上開口尺寸也與開口數有關，開孔越大、數越多則效能降低得越厲害。

　　RFMD開發出一種已申請了專利的MicroShield集成RF屏蔽替代技術。該集成屏蔽把在一個封裝好的半導體注模填料的外部再包裹上一層薄金屬作為整個組裝工藝的最后步驟。采用這種技術實現的屏蔽對模組高度的影響微乎其微且在降低EMI和RFI輻射的生產中可重復進行。

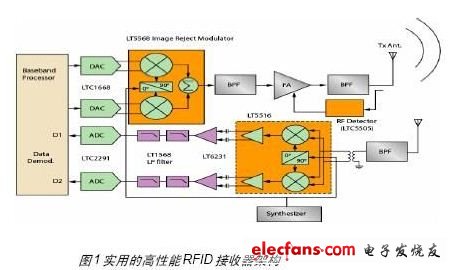

　　為確證MicroShield技術的超卓能效，在一個測試載體上，采用RF3178 TxM對輻射進行了測試（圖1）。

　　揭秘3G手機射頻屏蔽方案

　　測試結果清楚表明，兩種屏蔽技術在性能上差別顯著：MicroShield明顯優于嵌入式屏蔽技術。平均看，在輻射衰減方面，MicroShield集成RF屏蔽技術比嵌入式技術優于15dB.

　　但作為TxM設計師來說，取得這些結果并非唾手可得之事。從TxM設計角度看，添加屏蔽給設計師帶來若干問題。首先，緊挨著的屏蔽和電磁輻射電路改變了頻率響應，其頻響不再與“素顏（未模封）”、完全調整好的TxM一致，從而改變了屏蔽后電路的性能。特別是在更高頻率可更好地觀察到這些效應。這樣，當增加屏蔽時，建模和EM模擬對確保好結果具有極其重要的意義。

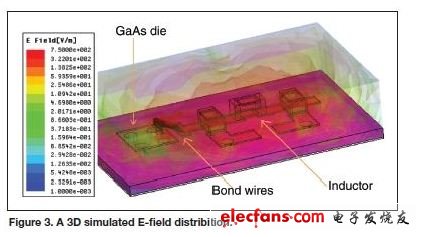

　　因3D EM模擬會很耗時，所以根據電路的復雜性以及需提供足夠精度的四面體元件的數量，先從一個不太復雜的電路著手并確認其具有重要性的關鍵部分的作法就功不唐捐了。例如，根據場論不難得出：兩條載場信號線挨得越近，就越趨向于產生更大耦合。這些信號線載負著時變電荷，這些電荷業已嵌入在基板內并被諸如地平面等金屬裹覆起來，所以，當施加外屏蔽時，實質上不會在場線上表現出額外干擾。只有信號線、元件或線綁定才在其各自場線面臨顯著變化，因這些元素暴露在空氣中或被包注模以作為邊界條件。

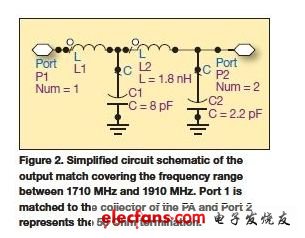

　　揭秘3G手機射頻屏蔽方案
