4. SL3000系統架構介紹

　　SL3000芯片是簡約納基于對2G/3G/4G終端基帶系統的理解，設計實現完成的一顆多模芯片。不同于定制電路（ASIC）的設計思路，SL3000的物理層采用分布式的多個向量處理器的架構，適用于2G/3G/4G多個不同的物理層算法運行；另外一個子系統也是由多個可編程的內核構成，以便于高層多模協議棧軟件運行。這兩個子系統獨立運行在不同的時鐘域，根據系統負載可以采用各自最合適的工作頻率。

　　4.1 SL3000的系統框圖

　　圖5：SL3000的系統架構

　　4.2 SL3000子系統功能簡介

　　如圖5所示，SL3000內部分為兩個大的子系統：L23子系統和PHY子系統。L23子系統由兩個SL-Core構成，每個SL-Core子系統中有獨自的Cache和RAM，以及DMA控制器和加解密模塊。兩個SL-Core之間有1Mbytes的共享內存。L23子系統還包含100M的GMAC控制器，USB2.0控制器，DDR 控制器等外設接口，為高速的數據通路提供接口。內核子系統與外設之間通過專有的網絡互聯互通。

　　圖6：不同信號處理要求不同的矢量處理器結構

　　PHY子系統由6個VE（Vector Engine）構成。如圖6所示，由于在不同的信號處理階段，信號本身具有不同的特征，需要矢量處理器也具有不同的特征。

　　其中三個VE是并行處理16位位寬的數據處理器，適用于通信鏈路中的I/Q數據處理的算法（例如均衡，匹配濾波，MIMO檢測，F(xiàn)FT等等）；一個VE是并行處理8位位寬的數據處理器，適用于通信鏈路中的軟符號的處理（例如QAM解映射，HARQ軟合并等算法）；一個VE是并行處理1位位寬的數據處理器，適用于比特編解碼算法（例如CRC計算，加解擾等）；一個是Turbo解碼器，適用于3G/4G中的Turbo碼的處理。按照鏈路處理的需求，比特處理的 VE也承擔整個物理層調度的功能，它可以通過特定接口訪問其他幾個VE的內存空間，方便進行整個流程與時序的控制調度。其他幾個VE兩兩之間有特定的通路進行通信互聯，以便于數據在多個VE之間按照流水線處理的環節自然流暢地傳輸。

　　RFIF接口模塊可以適應采樣率從1MHz到 40MHz的范圍，有兩個接收通路和一個發射通路，可靈活處理有無MIMO的射頻前端接口。同時RFIF模塊內有可編程的基準時鐘模塊，可以通過改變外部輸入PLL的基準時鐘和時鐘倍頻參數，提供不同的2G或3G或4G的系統時鐘。RFIF模塊中有專門的DMA引擎，可以自動完成對外接口與內部存儲器之間的數據傳輸。這里的內部存儲器包括了其中兩個VE的內存空間和VE之間共享的一塊專門的數據存儲空間。這個專門的數據通路的設計，為基帶數據的輸入和輸出提供了足夠的帶寬資源。

　　L23子系統與PHY子系統之間也通過專有的網絡互聯。且有一塊特定的共享內存掛在這個網絡上，L23 子系統的內核與DMA、PHY子系統的VE和DMA也都可以對此共享內存進行訪問。這個特定的網絡通路和共享內存區域?yàn)長23子系統與PHY子系統之間進行大量數據傳輸提供了足夠的帶寬資源。

　　圖7：基于SL3000構建多模終端參考方案

　　圖7表達了基于SL3000的架構，可構成多模終端的方案。RFIF接口可連接一顆多頻段多帶寬可配置的射頻芯片。語音可以走I2S接口與外部的語音處理芯片構成的通路，數據既可以走USB 接口也可以走GMAC接口。L23子系統有足夠的能力運行多模的協議棧，PHY 子系統也有足夠的能力運行多模的物理層軟件。除了在上行和下行鏈路的局部直連總線外，沒有復雜的多核互連網絡。這樣搭建的是一個簡潔的，低成本低功耗的多模終端方案。

　　5. 多模運行性能報告

　　這里給出TD-SCDMA和TD-LTE兩個系統在SL3000上運行的性能統計報告作為參考。由于整個鏈路處理的多個模塊分布在不同的VE 上，在此對具體模塊的分布方案不做詳細的介紹，只給出整個鏈路運算的實際測試得到的性能數據本身。

　　5.1 TD-LTE的性能數據

　　5.1.1 物理層鏈路處理的效率

　　以上行峰值速率50Mbps，下行峰值速率100Mbps的處理為例，具體測試用例的參數如表2所示：

　　表2：測試用例參數

　　主頻330MHz時，各個算法模塊的每子幀數據處理所需的平均時間如表3所示：

　　表3：算法效率實測數據

　　TD- LTE整個上行1ms子幀的數據處理，需要92892cycles，即3024us@330MHz，整個下行鏈路處理花費1878110cycles，即 3031us@330MHz。由于所有的算法是分布在多個VE 上實現的，幾個算法是可以并行處理的，整體1ms處理時延上行是2.083ms@330MHz，下行只有1.52ms@330MHz。在上下行配置為 SA17條件下，每5ms有兩個上行子幀，三個下行子幀，上行吞吐量達到17.5Mbps，

　　下行吞吐量達到60Mbps，達到TD-LTE Cat3的上行峰值速率要求。

　　5.2 TD-SCDMA 的性能數據

　　對于TD-SCDMA系統的物理層，以上下行吞吐量分別為384kbps的處理為例，對其性能進行測試。具體測試用例的參數如表4所示：

　　表4：測試用例參數

　　主頻245MHz時，各個算法模塊的每子幀數據處理所需的平均時間如表5所示：

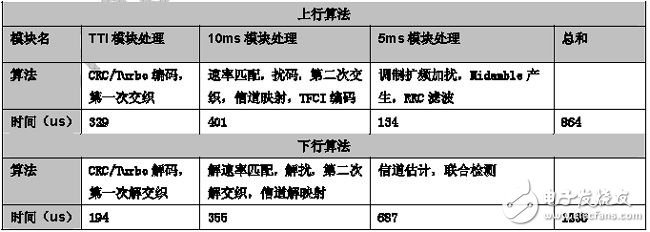

　　表5：算法效率實測數據

　　TD- SCDMA整個10ms幀的時間內，在上下行分別達到384kbps流量的條件下，整個上行鏈路處理花費207053cycles，即 864μs@245MHz，整個下行鏈路處理花費460376cycles，即1236us@245MHz。由于其中不同部分的算法分布在不同的VE上，實際上各個部分是可以并行運行的，真正一幀數據的時延上行小于864μs，下行小于1236μs的，用1/5的運算量就完全滿足實時性要求。

　　5.3 功耗與面積

　　目前的MPW樣片采用65nm工藝，未使用功耗控制。在主頻245MHz下，所有的內核與外設都全速運行，整顆芯片在峰值功耗在1.09W左右。 SL3000在65nm工藝流片，成品芯片的面積是79mm2。根據經驗，如采用40nm或以下的工藝和低功耗設計，物理層設計進一步優化，無論是功耗還是面積都會有較大的優化空間。預計面積在30mm2，功耗預計0.5W。

　　6. 小結

　　本文基于對 2G/3G/4G的需求分析，介紹了一顆終端基帶芯片SL3000的架構，以及基于SL3000 構建的多模終端參考方案，并提供了在此芯片上實現的多模系統的運行性能。從各項測試數據和驗證結果來看，SL3000是一顆具有多模功能，且滿足 2G/3G/4G性能需求的基帶平臺，能夠比較靈活地通過軟件編程而實現多種無線通信系統包括一些自定義的系統的終端。經過進一步的優化設計，其功耗和面積可以和同類多模ASIC芯片相當，但SL3000具有更大的編程靈活性，以適應其它信號處理、如雷達、測試儀表的需求。
