大聯大集團旗下品佳集團推出NXP新款NFC芯片PN544和PN65O，以及其最新電子錢包解決方案。

PN544符合歐洲電信標準協會(ETSI)制定的最新NFC規范，能夠?yàn)槭謾C(jī)制造商和電信營運商提供完全兼容的平臺，用以推出下一代NFC設備和服務：PN544完全兼容現已發布的所有通過單線協議(SWP) 連接SIM卡和主機控制器接口(HCI)的NFC規范；PN65O即為PN544加上NXP的SmartMX安全模塊，PN544和PN65O硬件PIN 對 PIN 完全兼容。同時，PN65O / PN544還提供多種主機接口選擇 ，確保手機制造商實現輕松集成High Speed UART、SPI、I2C，并支持多種RF接口協議：ISO14443A/B 、ISO15693、MIFARE、Felica。此外，恩智浦與Gemalto、Oberthur Technologies和Giesecke & Devrient等領先SIM卡制造商密切合作，以確保包括MIFARE技術在內的SWP接口的互通。

PN544和PN65O下優勢：
‧ 小尺寸，便于進行尺寸優化
‧ 低功耗
‧ 電池關閉及低電量工作模式
‧ 可選與平臺無關的軟件堆棧
‧ 提供GPIO PORT 可供外部單元控制
‧ 中斷 IRQ 可使外部控制單元的命令通訊更簡易
‧ 支持安全單元控制接口
‧ 整合電源控制單元

2013-10-8 15:39:48 上傳

下載附件 (42.45 KB)

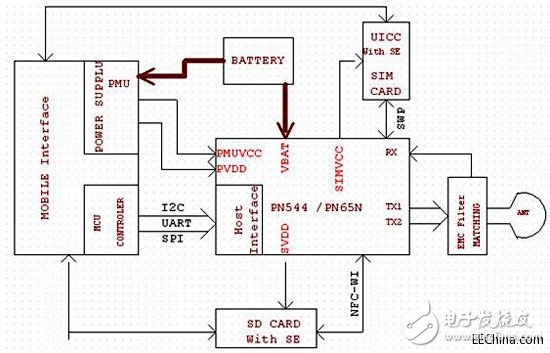

NFC PN544 / PN65O 硬件電路框圖：

NXP最新的NFC 電子錢包解決方案：

NFC電子錢包功能是以手機為交易平臺 ，由PN544  NFC控制器 （PN65O內置了安全模塊）和安全模塊兩大部分實現移動支付及數據交換功能。

RF 部分：

NFC 射頻電路是由 EMC 濾波電路、匹配電路、接收電路、天線等四部分組成。

EMC電路：由于該系統是以13.56MHz的操作頻率為基礎。該頻率由石英晶振產生。與此同時還會產生高階諧波。為了符合內部電磁兼容性規則，13.56MHz的三次、五次及五次以上的高階諧波必須適當?shù)囊种?。所以該EMC電路配置為一LC低通濾波器，用來濾除高次諧波。

天線匹配電路：由于天線線圈本身是一個低阻抗的設備，為了能夠把NFC IC 送出的能量以最大化的傳遞給天線 ，所以在天線與NFC IC間須加一匹配電路 。消除因不匹配而造成的信號反射形成的能量損失。

接收電路：由R127，C118，R128，C119組成，芯片內部產生的Vmid電位作為RX管腳的輸入電位，為減少擾動，需用電容將Vmid接地。Vmid的偏置電壓可以增加Rx 腳的電壓驅動。

2013-10-8 15:39:49 上傳

下載附件 (75.6 KB)

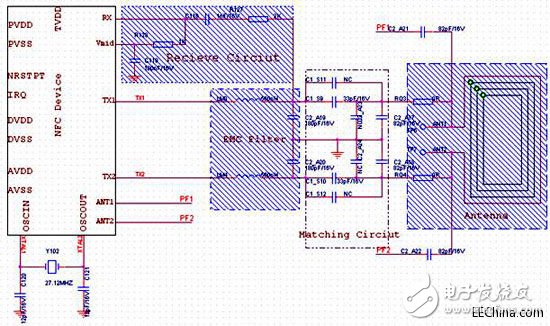

NFC 射頻部分電路

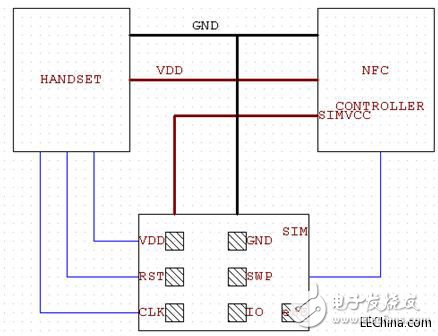

NFC與SIM卡安全模塊接口電路：NFC IC帶有SWP一線接口可以實現與SIM卡的數據通訊，其參考電路為：

2013-10-8 15:39:49 上傳

下載附件 (27.43 KB)

2013-10-8 15:39:49 上傳

下載附件 (23.38 KB)

品佳集團 PN65O / PN544 Demo Board 展示

2013-10-8 15:39:50 上傳

下載附件 (37.45 KB)

Android開發平臺

NFC英文全稱Near Field Communication，近距離無線通信。是由恩智浦公司發起，由諾基亞、索尼等著名廠商聯合主推的一項無線技術---在單一芯片上結合感應式讀卡器、感應式卡片和點對點的功能，能在短距離內與兼容設備進行識別和數據交換。NFC具有雙向連接和識別的特點，工作于13.56MHz頻率范圍，作用距離接近10厘米。NFC技術在ISO 18092、ECMA 340和ETSI TS 102 190框架下推動標準化，同時也兼容應用廣泛的ISO 14443 Type-A、B以及Felica標準非接觸式智能卡。
