事實上，從M9、MX時代就有魅友改裝無線充電的先例，如今全新的MX2發布了，自然有人躍躍欲試。一位名為keen2的魅族論壇網友就將MX2無線充電改造成功。以下是這位網友的改造過程和心得：
重要提醒：
以下內容涉及拆解與改裝MX2內部結構，這種拆解和改裝是不被廠家允許的，并有一定風險，會導致喪失保修甚至損壞手機本身，在沒有一定電子基礎的情況下，本人不提倡這種改裝。本貼內容僅作交流。
改裝完成的手機，充電時必須放到石頭上并嚴格對位，拿起來就停止充電，也就是說充電距離為0，只是省去了插拔充電線的過程。
關于充電速度：肯定不如插線充電快。保守估計慢20%到30%
關于保修：拆機肯定會喪失廠家的保修，（個人觀點）正常使用MX2沒那么容易壞，人為造成的損壞售后也是不管的。愛惜點用就是了。
一、工具盒材料
小號十字螺絲刀、剪刀、鉗子、烙鐵、焊錫等；
比較薄的電工絕緣膠帶少量（推薦3M）；
質量好一些的漆包線30CM左右；
Palm的點金石套裝（關于這個技術的信息請自行搜索），PIXI和PRE都可，這里使用的是PRE（雖然PIXI的電路板比PRE的薄一點，但整個電路面積偏大，根據拆解后MX2內部的空間，決定使用PRE的板子）。
二、拆解MX2

2013-4-16 10:25:36 上傳

下載附件 (28.63 KB)

拆到這里就足夠了。
三、拆PRE線圈

2013-4-16 10:25:31 上傳

下載附件 (45.82 KB)

買來的套裝里線圈是直接在Palm原裝后蓋上的，小心取下，由于線圈本身的出線太短，需要延長，我們把電路板于線圈的連接斷開（借用他人圖）。
四、確定線圈位置

2013-4-16 10:25:25 上傳

下載附件 (22.36 KB)

2013-4-16 10:25:20 上傳

下載附件 (36.94 KB)

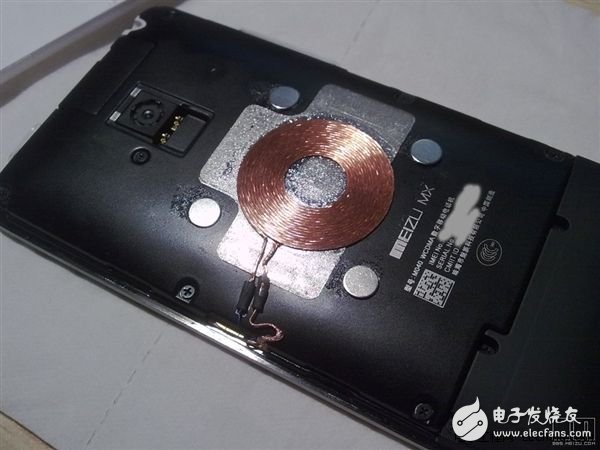

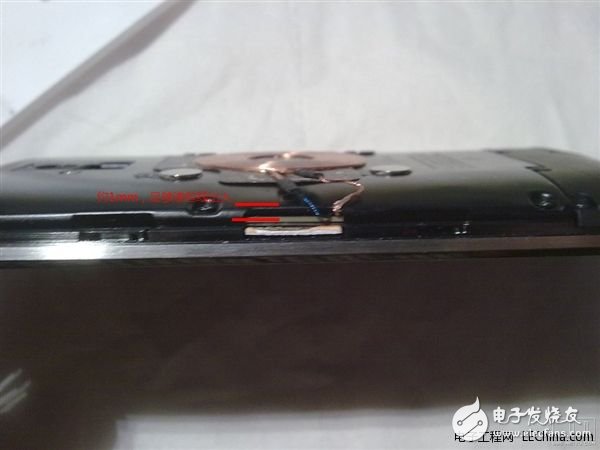

建議把線圈固定在中間偏下的位置（偏上容易造成改造后MX2無法完全貼合在石頭上，我這個裝的位置就有些偏上了，懶得改了），線圈通過漆包線延長，由鐵殼SIM卡處引入主機內部（這個地方縫隙較大，不會卡到線）特別注意那四個定位用的金屬片，一定要嚴格按照原裝的位置進行擺放，切記，切記。
五、線圈電路板的安裝

2013-4-16 10:25:16 上傳

下載附件 (55.62 KB)

紅圈是打算安放線圈電路板的位置，解釋一下選擇這里的原因：
1、面積正合適
2、高度合適。旁邊的屏蔽殼上有輔助散熱的導熱材料，這里沒有，只有薄薄的一層排線，這個排線連接的是底部USB口、觸摸鍵、喇叭、話筒的小板與主板。
3、此處屏蔽蓋下方是主要是基帶芯片,，發熱量遠小于CPU等部件。
可能被問到的問題：
1、是否會影響基帶芯片的散熱？
答：會，因?yàn)榫€圈電路板在充電工作時自身也會發熱
2、會不會干擾在下方的基帶芯片？
答：不會，因?yàn)榛鶐酒腥姶牌帘蔚臍?br /> 3、會不會干擾排線里的信號？
答：基本不會，排線的屏蔽做的也是相當好的，如下圖：
