iWatt iW3614可控硅調光的數字控制15W LED驅動方案

關鍵詞： iW3614 , iWatt , LED驅動 , 可控硅調光 , 數字控制

iW3614 是一款專用于 LED 燈具，具備可控硅調光的高性能離線式電源控制器，它使用先進的數字控制技術檢測調光器的類型和相位，通過調整調光器導通角，可改變 LED 亮度。iW3614 以 PWM 訊號來調控 LED 亮度。其獨特的數字控制技術實現了無閃爍調光。iW3614 可應用于所有調光器方案，包括：前切相調光器、后切相調光器以及其他調光器類型，如 R 型、R-C 型或 R-L 型。無調光器狀態下，控制器會自動檢測到無調光器配置。iW3614 工作于準諧振模式，可提高效率。iW3614 內置許多關鍵性保護功能。iW3614 使用 iWatt 先進的初級側檢測技術，刪除了次級反饋電路后也能獲得較好的輸入和負載調整率。同時，由于使用了逐脈沖波形分析，iW3614可提供精確的恒流輸出控制。iW3614 在刪除了環路補償元件的同時能保持全部工作條件下的穩定性。因此，iW3614 可減少外部元件數量，簡化 EMI 設計，降低整體材料成本。

iW3614主要特性:

適用于輸入100V或230V的隔離或非隔離LED驅動電源

輸出功率高達15W

滿足諧波及高功率因數要求（通常情況 0.94, 不帶調光器）

交流輸入頻率范圍：45 Hz～66 Hz

智能化的調光器檢測方式

前切相可控硅調光器

后切相調光器

無調光器狀態檢測

不支持的調光器識別保護

混合模式的調光控制，調幅和PWM調脈寬相結合

寬輸出調光范圍: 1%~100%

調光無閃爍控制技術

準諧振開關模式，轉化效率最優化，高達85%

類程序化的過溫保護
小體積設計

低容值輸入電容

小體積低容值輸出電容

小體積功率變壓器

初級側電流檢測技術，無需光藕，簡化電路

高精度的恒流輸出：± 5%

低啟動電流（10uA），低功耗快速啟動

低容值輸出電容，滿足LED負載熱插拔要求

多重保護功能：

LED 負載開路保護

電源系統單點故障保護

LED過電流保護

LED 短路保護

電流取樣電阻短路保護

類程式化過溫保護

iW3614應用:

● 可調光 LED 燈具

● 適用于 5 W 至 15 W 輸出功率

2011-12-22 11:37:26 上傳

下載附件 (11.86 KB)

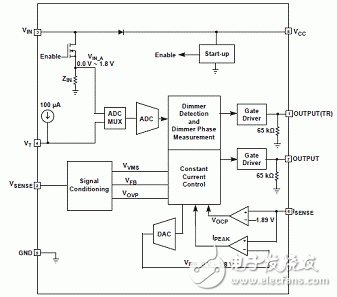

圖1. iW3614方框圖

2011-12-22 11:37:26 上傳

下載附件 (18.12 KB)

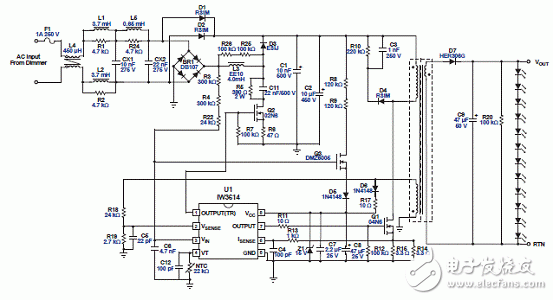

圖2. iW3614典型應用電路

2011-12-22 11:37:26 上傳

下載附件 (28.09 KB)

圖3.230VAC輸入40V/350mA可調光LED驅動電路
詳情請見:

iW3614_Datasheet[1].pdf (2.29 MB, 下載次數: 12)

2011-12-22 11:36:53 上傳

下載次數: 12
下載積分: 積分 -1

和

iW3614Product Brief_CN[1].pdf (1.01 MB, 下載次數: 11)

2011-12-22 11:37:10 上傳

下載次數: 11
下載積分: 積分 -1

閱讀全文
