摘 要： 拓?fù)渚S護對無線傳感器網絡的運行至關重要，它旨在通過輪換節點角色、調用拓?fù)錁?gòu)建或維護算法來修復、重構當前的拓?fù)浣Y(jié)構以提高網絡的生命周期。首先對拓?fù)渚S護進行了定義，描述了拓?fù)渚S護的設計目標，并設計了一個拓?fù)渚S護通用模型。然后闡述了拓?fù)渚S護技術的研究進展，并對其中有代表性的算法進行了比較分析。最后指出了目前拓?fù)渚S護研究中存在的問題及其發展趨勢。

　　無線傳感器網絡由于具有低功耗、低成本以及分布式和自組織等特點已被廣泛應用于軍事國防、工農業控制、環境監測、生物醫療和搶險救災等領域。通常，一個無線傳感器網絡由成百上千傳感器節點組成，每個節點具有感知當前環境、通過廣播與鄰近節點進行通信以及對收集的信息執行本地計算的能力。但是，這些能力對每個節點來說都很有限，尤其是節點的能量受限嚴重限制了網絡的生命周期，從而影響了網絡的服務質量和進一步應用。因此，近幾年來，許多研究人員對無線傳感器網絡的節能方面進行了大量的研究，從擁塞控制到數據壓縮，從睡眠調度到拓?fù)淇刂啤Ｄ康氖潜M可能多的節省能量，最大化網絡生命周期。

　　拓?fù)淇刂谱鳛闊o(wú)線傳感器網絡的一種關鍵節能技術，通常在保持網絡重要特性如連通和覆蓋的前提下改變、簡化或優化網絡的拓?fù)鋪?lái)節省能量。而且，拓?fù)淇刂菩纬傻牧己镁W(wǎng)絡拓?fù)淠軌蛱岣呗酚蓞f(xié)議和MAC 協議的效率。然而，拓?fù)淇刂仆ǔ１灰暈橐粋€(gè)單一過程，它并未包括對網絡拓?fù)涞木S護，這影響拓?fù)淇刂扑惴ǖ姆诸?。目前的分類都局限于如何?gòu)建網絡的拓?fù)浣Y(jié)構，而忽略拓?fù)淇刂浦械耐負渚S護。

　　雖然對拓?fù)渚S護進行了簡單定義，并根據目標優化拓?fù)錁?gòu)建的時間將拓?fù)渚S護技術分為靜態、動態和混合拓?fù)渚S護。但文中并未對拓?fù)渚S護進行系統闡述，而對拓?fù)渚S護的定義又不嚴謹，對拓?fù)渚S護技術的分類也與當前研究現狀不符，因?yàn)楝F(xiàn)有研究中基本上沒有文中所提到的靜態和混合拓?fù)渚S護算法或協議。因此，為了更深入的對無線傳感器網絡中的拓?fù)渚S護技術進行研究，本文從拓?fù)渚S護定義及模型，拓?fù)渚S護設計目標，以及當前的研究現狀和存在的問題與發展方向等方面對拓?fù)渚S護進行了闡述。第1 節描述了無線傳感器網絡拓?fù)渚S護基礎，主要給出了拓?fù)渚S護全新的定義，并指出拓?fù)渚S護設計目標。第2 節設計了一個拓?fù)渚S護通用模型，并對模型中的觸發標準和維護策略進行了詳細描述。第3 節總結了目前有關拓?fù)渚S護研究工作，并進行了比較分析。第4 節分析了當前研究中的不足，并指出拓?fù)渚S護技術的發展方向。最后對全文進行了總結。

　　1 拓?fù)渚S護基礎

　　無線傳感器網絡拓?fù)淇刂朴蓛刹糠纸M成，即拓?fù)錁?gòu)建和拓?fù)渚S護。一旦建立起最初的網絡優化拓?fù)?，網絡開始執行它所指定的任務。由于網絡任務所包含的每一個行為如感測、數據處理和傳輸?shù)榷夹枰哪芰?，因此隨著時間的推移，當前的網絡拓?fù)洳辉偬幱谧顑?yōu)運行狀態，因此需要對其進行維護使其重新保持最優或接近最優狀態。

　　1.1 拓?fù)渚S護定義

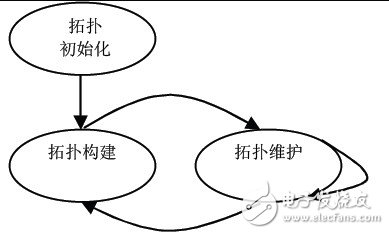

　　無線傳感器網絡的拓?fù)淇刂瓶梢钥醋饕粋€(gè)重復的過程，如圖1 所示。首先，對所有無線傳感器網絡都有一個拓?fù)涑跏蓟A段。在該階段，每個節點用其最大發射功率發射來建立初始拓?fù)?。在初始化階段后，通過運行不同的算法或協議來對初始拓?fù)溥M(jìn)行優化，并最終構建一個優化拓?fù)?，該階段稱之為拓?fù)錁?gòu)建。一旦拓?fù)錁?gòu)建階段建立起優化網絡拓?fù)洌負渚S護階段必須開始工作。

　　在拓?fù)渚S護階段，實時監測當前拓?fù)錉顟B(tài)，并在適當?shù)臅r(shí)候觸發拓?fù)浠謴?fù)或重構過程。從圖1 中可見，在網絡的生命周期內，拓?fù)渚S護周期運行，直到網絡死亡。目前，對拓?fù)渚S護進行定義的文獻很少，文獻［8］對拓?fù)渚S護進行了簡單定義，指出“拓?fù)渚S護是指當網絡當前工作的拓?fù)浣Y(jié)構不是最優化的拓?fù)浣Y(jié)構時，及時通過修復、切換或重構新的網絡拓?fù)洌咕W(wǎng)絡達到預先設定的性質，延長網絡的生命期”。

　　該定義沒有指出拓?fù)渚S護運行的時間、所采取的維護方式，特別是定義中提到使拓?fù)溥_(dá)到或接近最優以及達到預先設定的性質，卻沒有指出是哪個具體階段的最優或性質，因?yàn)殡S著網絡的運行，網絡的最優狀態和性質也在發生變化。所以，本文對拓?fù)渚S護進行了比較嚴謹?shù)亩x，即拓?fù)渚S護是一個周期性的過程，在每個周期中它由不同的觸發標準（如時間，能量，節點故障等）觸發，通過盡可能多地輪換節點角色或重新運行拓?fù)錁?gòu)建過程或調用專用維護算法來修復或重構網絡拓?fù)?，均衡網絡能量消耗，使新的拓?fù)涑蔀楫?dāng)前最優或接近當前最優狀態，并最終延長網絡的生命周期。

　　1.2 設計目標

　　拓?fù)渚S護和其它傳感器網絡技術一樣，其主要目的是延長網絡的生命周期。此外，傳感器網絡被構建用來實現某些任務，如執行傳感和傳輸傳感數據，因此一個或多個服務質量目標如保持傳感覆蓋以及保持網絡連通等也通常被考慮。

　　而且，無線傳感器網絡的應用不同則導致其底層網絡的拓?fù)渚S護設計目標不同或目標優先次序不同。因此，本文接下來只介紹拓?fù)渚S護主要考慮的設計目標。

　?。?）網絡生命周期

　　網絡生命周期已經以不同方式被定義，如基于節點數、基于傳感覆蓋以及網絡連通以及可擴展的網絡生命周期。

　　拓?fù)渚S護是延長網絡生命周期十分有效的技術，如拓?fù)渚S護協議SPAN和CCP 通過關閉冗余節點并維持一個節點子集處于工作狀態來提高無線傳感器網絡的生命周期。然而，最大化網絡生命周期是一個十分復雜的問題，它一直是拓?fù)渚S護研究的主要目標。

　?。?）覆蓋和連通

　　覆蓋和連通是無線傳感器網絡拓?fù)渚S護的基本問題，拓?fù)渚S護在對原有的優化拓?fù)溥M(jìn)行恢復、切換或重構的過程中，必須保持原有拓?fù)涞母采w或連通。

　?。?）安全和故障容忍

　　拓?fù)渚S護過程中，一些傳感器節點由于能量耗盡、物理?yè)p壞或環境干擾可能會失靈或發生故障，而這些傳感器節點的失效并不影響拓?fù)渚S護的整體任務。如文獻［12］中提出一個故障容忍的自組織方法來維護一個覆蓋和連通的骨干網絡。此外，無線傳感器的實際應用中存在各種類型的惡意行為和攻擊［13］，因此，安全也是拓?fù)渚S護的一個重要目標。

　?。?）能量效率和收斂時間

　　與無線傳感器網絡其它功能一樣，拓?fù)渚S護算法必須是能量有效的。也就是說拓?fù)渚S護算法應該具有低的計算復雜度和低的報文開銷。此外，在拓?fù)渚S護過程中，當前的拓?fù)鋵⒈灰粋€(gè)新的拓?fù)淙〈?，因此在新拓?fù)浔患せ钪g有一個轉換時間，該時間應該盡可能小。

　　（5）能量均衡和可擴展性

　　拓?fù)渚S護技術應該盡量在網絡的所有節點間均衡地分布能量消耗。另外，部署在興趣或目標區域的傳感器節點可能成百上千甚至上萬。拓?fù)渚S護協議或算法應該能在不同數量級節點的網絡中運行。

　　2 拓?fù)渚S護模型

　　目前，并沒有文獻對拓?fù)渚S護模型進行描述。為了更好的理解拓?fù)渚S護的運行過程及其特點，本文設計了一個通用的拓?fù)渚S護模型，如圖2 所示。從圖中可見，拓?fù)渚S護是一個周期的過程，每個周期中從網絡的當前拓?fù)溟_始，經過拓?fù)渚S護過程生成一個優化的拓?fù)?，周期運行，直到網絡死亡。

　　從上圖可見，每個拓?fù)渚S護周期，經由觸發器和決策器。

　　其中觸發器主要根據設計的觸發標準如時間、能量或節點故障等來觸發拓?fù)渚S護過程。決策器用來選擇拓?fù)渚S護策略。

　　接下來對該模型進行詳細描述。

　?。?）觸發器

　　觸發器負責周期地觸發當前網絡拓?fù)涞木S護過程，其對拓?fù)渚S護的性能具有重要的影響。因?yàn)槿绻崆坝|發，則由于頻繁運行拓?fù)渚S護協議或算法而消耗不必要的能量，而滯后觸發，則將導致網絡可能以次優甚至不連通狀態運行，降低甚至無法實現網絡的服務質量。常見的觸發標準有：

　　時間：網絡運行一段時間后觸發拓?fù)渚S護，該時間的大小通常是固定且預先定義，通常由一個定時器來完成。

　　SPAN基于時間來觸發網絡中協調器節點的更新過程，從而實現骨干網絡的拓?fù)渚S護。

　　能量：鑒于無線傳感器設備的能量限制，當節點的能量級別低于某個閾值時觸發拓?fù)渚S護是很有必要的。LPH算法中，當節點的剩余能量E（i）低于平均剩余能量Eavr 時，觸發簇內拓?fù)渚S護過程。CLTC算法中，當簇頭節點的能量降到門限值M 時，觸發簇內拓?fù)渚S護過程。而Poly算法中，當網絡的整體能量降低10%時觸發拓?fù)渚S護過程。

　　節點故障：當網絡中一個或一些節點故障時，觸發拓?fù)渚S護。如SMSS算法中，當節點u 發現某個節點m 故障時，它將檢查m 是否為其確定的鄰節點，如果是則重新運行拓?fù)錁?gòu)建算法來維護網絡拓?fù)浣Y(jié)構。EETMS算法中，一旦網絡發現故障節點，觸發局部拓?fù)渚S護過程。

　　網絡密度：采用網絡的節點度或者一些重要節點的節點度來觸發拓?fù)渚S護過程。AFECA提出的自適應精度節能算法使用鄰居密度來觸發拓?fù)渚S護過程。

　　此外，這些觸發條件也可任意組合用來觸發拓?fù)渚S護過程，如基于能量和節點故障，或者時間和能量等。此外，其它的網絡參數也可作為觸發標準，如鏈路失效、頻繁丟包以及擁塞和長路由路徑等。

　?。?）決策器

　　決策器主要確定采用何種策略來維護當前的網絡拓?fù)浣Y(jié)構，它是拓?fù)渚S護的核心。拓?fù)渚S護策略可以分為兩種，一種是基于角色輪換的拓?fù)渚S護策略，也就是說通過對網絡中節點的角色-如睡眠/工作、簇頭/非簇頭等進行切換來節約能量，實現延長網絡生命周期的目的。另一種是基于拓?fù)渲貥?gòu)的拓?fù)渚S護策略，其實質是運行拓?fù)錁?gòu)建階段的算法或?qū)ｉT的拓?fù)渚S護算法與協議來維護網絡拓?fù)浣Y(jié)構。

　　在基于角色輪換的拓?fù)渚S護策略中，首先要明確網絡中每個節點所能扮演的角色。每個節點的角色遷移與拓?fù)渚S護協議或算法特點和設計密切相關，確定節點所處角色的因素包括節點密度、位置、通信流量、丟包率、時間以及外部環境條件等。如節點當前為角色1，當某個事件發生，則節點進行相應測試以決定是否進入角色2還是繼續處于角色1.

　　而基于拓?fù)渲貥?gòu)的拓?fù)渚S護策略中，主要是重新調用拓?fù)錁?gòu)建階段的算法或?qū)ｉT的拓?fù)渚S護算法。因此，調用算法的頻率是關鍵。一旦觸發器觸發拓?fù)渚S護過程，拓?fù)渚S護策略則應該綜合考慮網絡的相關性能，決定是否調用相關算法或協議，以均衡網絡能量消耗并最終延長網絡生命周期。

　　此外，決策器還可根據網絡運行情況在不同的階段采用不同的維護策略來維護當前的網絡拓?fù)浣Y(jié)構。無論是基于角色轉換還是基于拓?fù)渲貥?gòu)的拓?fù)渚S護技術，決策器還負責對生命周期的監測。也就是說，在網絡的生命周期內，決策器根據維護策略周期性地對網絡拓?fù)浣Y(jié)構進行維護，而一旦網絡的生命周期結束，決策器停止維護過程，并宣告網絡死亡。
