3 軟件方案

　　3.1 主程序

　　主程序流程圖如圖8所示。程序先進行初始化工作之后，按下確認鍵后，單片機發射方波，整個系統進入布放狀態，每次發射方波以后程序都會進入延時狀態，判斷是否接收到回波，也即是否發生了中斷，若有回波產生，則程序進入中斷服務程序，先關中斷，測算并讀取定時器時間t，由公式即可計算出入侵者的距離，并將該數值在LCD 屏上顯示，由于報警程序內置三個報警狀態，所以隨著入侵者入侵距離的迫近，蜂鳴器的“嘀嘀”聲和發光二極管的閃爍頻率會逐漸加快。

　　圖8 主程序流程圖

　　3.2 功能顯示

　　3.2.1 進入系統界面

　　按下電源開關，如圖9所示，系統進入初始化狀態，系統提示按下“確認鍵”（LCD 屏下方自左向右第一個按鍵），系統進入監測模式。

　　圖9 系統進入待命階段

　　按下“確認鍵”，如圖10 所示，系統進入監測模式，系統開始布防，此時提示“物品安全”。

　　圖10 系統進入監測模式

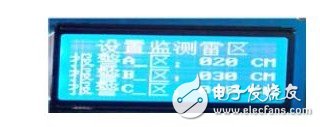

　　再次按下“確認鍵”，如圖11 所示，系統進入監控范圍設置模式，LCD 屏下方自左向右第二、三個按鍵可增大或減少監控區域的距離數值。

　　圖11 進入監控范圍設置模式

　　3.2.2 入侵者距離實時監測

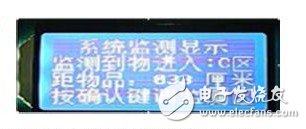

　?。?）如圖12 所示，有入侵者進入防范區域，報警系統啟動，超聲波傳感器測出的距離為33 cm，綠色LED 燈和蜂鳴器以較慢的頻率閃光和發聲（此時警戒距離為30-40cm）。

　　圖12 超聲波測距范圍在30-40 cm

　?。?）如圖13 所示，有入侵者進入防范區域，報警系統啟動，超聲波傳感器測出的距離為24 cm，黃色LED 燈和蜂鳴器以較快的頻率閃光和發聲（此時警戒距離為20-30cm）。

　　圖13 超聲波測距范圍在20-30 cm

　?。?）如圖14 所示，有入侵者進入防范區域，報警系統啟動，超聲波傳感器測出的距離為11 cm，紅色LED 燈和蜂鳴器以更快的頻率閃光和發聲（此時警戒距離為10-20cm）。

　　圖14 超聲波測距范圍小于20cm

　　由上述可知，隨著入侵者不斷接近超聲波傳感器（或防范目標），聲光報警裝置的警報信號會在三種不同的頻率下通過蜂鳴器的發聲和不同顏色的發光二極管閃爍體現出來，從而有效提醒相關人員應加強戒備及時應對入侵；同時若入侵者發現警報信號，對其入侵行為也是一種威懾。

　　4 操作步驟

　　4.1 初始狀態

　　按下自鎖式開關，接通電源，LCD 屏顯示系統最初始狀態“系統介紹 超聲波之監測系統 可監測三個可調區 按確認鍵進入系統”。

　　4.2 布防狀態

　　根據LCD 屏顯示的文字提示，按確認鍵，即LCD 屏下方自左向右第一個按鍵，會聽到“嘀”的一聲，系統進入監控模式，即布防狀態。

　　4.3 設置狀態

　　再次按確認鍵，進入監測范圍設置模式，即按下LCD 屏下方自左向右第二個和第三個按鍵，可以調整三個監測區域的距離數值。

　　4.4 回到布防狀態

　　監測范圍調整完畢，按返回鍵，即按下LCD 屏下方自左向右第四個按鍵，系統重新進入布放狀態，此時監測范圍是調整后的范圍。

　　4.5 撤防狀態

　　再次按下自鎖式開關，電源關閉，系統進入撤防狀態。

　　5 創新點

　　5.1 非接觸式報警

　　相比傳統的接觸式報警系統，該報警系統采用超聲波測距非接觸式報警方式，可以為防范對象在空間方面提供最大限度的安全保障。

　　5.2 三個可調監測區

　　該報警系統監測的是一個動態可調的防范區域，分為三個可調區，可以在最大有效距離內任意調整三個監測區域的距離數值，且數值可以精確到厘米。

　　5.3 裝置體積小，易安裝

　　裝置體積約400cm3，占有的空間較小，安裝方便、隱蔽，基本不受安裝條件限制。

　　6 結語

　　基于單片機的聲光報警系統的設計方案中硬件電路的設計主要由單片機系統及顯示電路、超聲波發射與接收電路、聲光報警電路四部分，電路簡易，成本價格為50 ~ 60 元人民幣，低廉的價格，根據特殊的需求再稍加包裝即可大規模推廣應用。
