PROTEL如何打開ORCAD原理圖

找到ORCAD的DSN文件...點擊打開

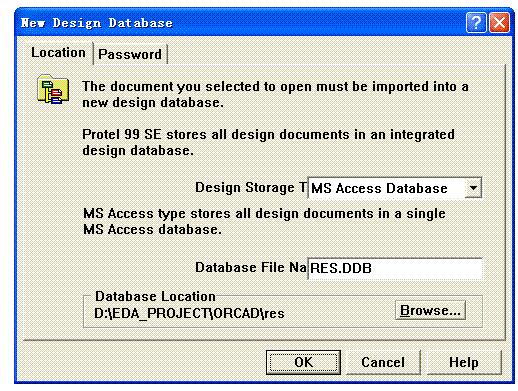

打開的時候要求新建立一個工程...點OK.

PROTEL導入文件...

導入成功...點YSE

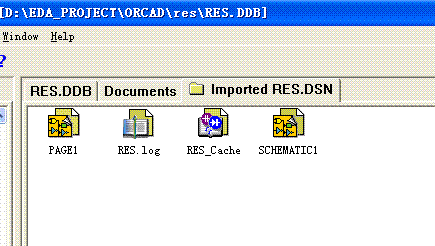

導入成功...

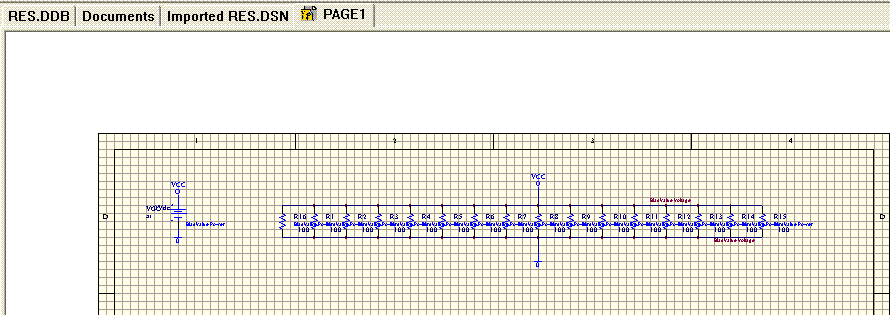

下面就可以打開原理圖了.
