如何在Protel 98中使用Protel DOS版的PCB庫

在Protel 98中，可使用Protel DOS版產生的PCB元件庫，但不能直接調用，而是要經過如下過程的轉換。

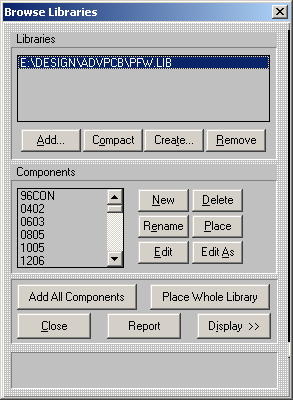

　?。?）啟動Protel For Windows V2.7（點擊這下載），選取菜單Library下的Components，彈出Browse Libraries對話框，如下圖1。

圖1　Browse Libraries對話框

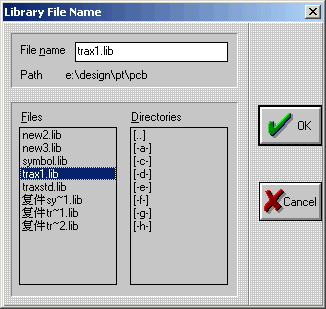

　　點擊按鈕，在彈出的Library File Name引進設備框中選擇Protel DOS版的PCB庫文件，如下圖2所示，然后點擊OK按鈕。

圖2　Library File Name對話框

　　當點擊了Library File Name對話框的OK按鈕后，系統立刻彈出如圖3的對話框，問你要不要將元件庫轉換成新的格式，點擊Yes按鈕確定轉換。

圖3　轉換確認對話框

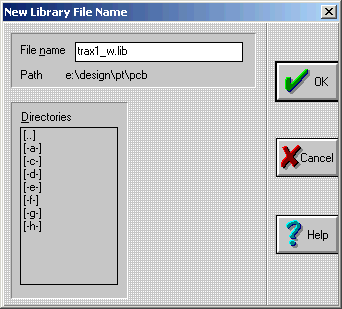

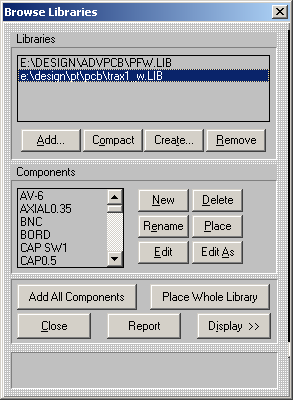

　　在接下來出現的New Library File Name對話框中輸入新的元件庫文件名（如圖4所示），點擊OK按鈕后，剛才所選定的DOS版的PCB庫就轉換成了Protel For Windows V2.7版本的元件庫，并添加到了Protel 2.7的庫列表中，如圖5所示。點擊Close按鈕退出。

圖4　New Library File Name對話框

圖5

　?。?）啟動Protel 98，打開剛才產生的Protel V2.7的元件庫文件TRAX1_W.LIB，再選取File菜單下的Save As..另存為一個Protel 98格式的元件庫文件，之后就可以在Protel 98中自由調用了。
