圖解PROTEL DXP集成元件庫的制作過程

本章簡單介紹了如何生成一個集成元件庫的步驟.從第一代PROTEL DXP開始,官方提供集成元件,即在同一個元件庫中,原理圖下編輯環境下是原理圖庫.在PCB編輯環境下是PCB封裝庫,文件擴展名為:IntLib,那么我們自己能否自己創建一個INTLIB的集成元件庫哪?

第一步:使用DXP2004或AD6環境下,新建→項目→集成元件庫.在PRJECT下就多一個Integrated_Library1.LibPkg的集成元件項目文件.然后保存項目.在集成元件庫下新增一個原理圖元件庫和一個封裝庫,命名要和集成元件庫項目名稱一致.
?
??? 在原理圖元件庫編輯環境為符號庫指定封裝.然后在項目單擊右鍵,選擇”Compile Integrated Library ****.LibPgk”(****代表自己命名的元件庫名稱).就是編譯集成元件.
?
??? 這時你就可以在元件庫保存位置上看一個”P(pán)roject Outputs for ****”的輸出文件夾,
?
??? 文件夾中就有剛才編譯的集成元件庫了
?

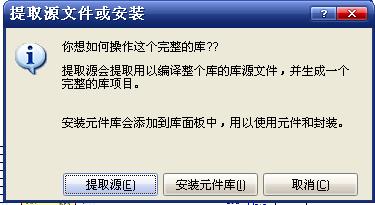

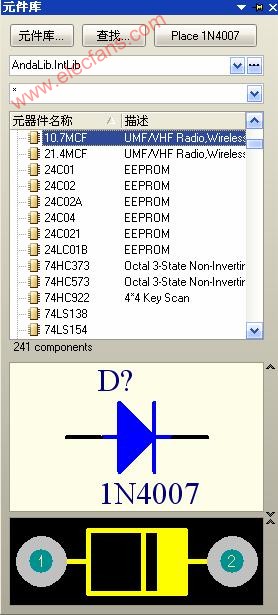

??? 此時就可以直接在DXP2004/AD6中直接調用這個元件庫了.效果和系統的集成元件一樣.下次直接打開集成元件時,就會有這樣的提示
?
??? 選擇提取源,你就可以在PROJECT中看到集成元件所有包含的原理圖符號庫和PCB封裝庫.
??? 不過要注意的是,如果你對元件庫修改后,要記得重新編譯一下,否則你是調不到你最新增加的元件庫,在項目右鍵選擇” Reompile Integrated Library ****.LibPgk”選項.
?
