底片的使用方法(一)

作者：占斌

1.前言

　　編制這一套“底片的使用方法”，不僅是為了便于生產線系統的理解和掌握此方法，更是為了對自己在這一段時間內對于底片的使用方法的一個總結。

2.總則

　　“底片的使用方法”是以“能做出好板子”與“最大程度便于操作”為準則摸索出來的一套系統的方法。其基本思路如下（注“→”表示“決定了”）：

3.原理篇

　　3.1　板材縮漲

　　　　造成板材縮漲的因素會有很多，但在保證所有參數、物料等不變的前提下，都可用相關技巧與方法進行管控。詳見“技巧篇”

　　3.2　底片縮漲

　　　　3.2.1　引起縮漲之要素
　　　　　　3.2.1.1　沖片時的經、緯方向；
　　　　　　3.2.1.2　若為棕片，在“翻制棕片”時的長、寬方向；
　　　　　　3.2.1.3　壓膜時的先壓長邊或先壓短邊。
　　　　　　3.2.1.4　生產線上使用過程對線印及防焊底片的影響（長邊、短邊）
　　　　3.2.2　各要素之縮漲規律
　　　　　　3.2.2.1　沖片時：經向上平均拉長0.76mil/10inch；緯向上平均拉長0.24mil/10inch；
　　　　　　3.2.2.2　翻制棕片時：長方向平均拉長0.29mil/10inch；短方向上平均拉長0.21mil/10inch；
　　　　　　3.2.2.3　壓膜時：左、右方向平均拉長0.03mil/10inch；前、后方向平均拉長0.28mil/10inch。
　　　　　　3.2.2.4　生產使用過程中：防焊底片短邊平均拉長0.79496mil/10inch；長邊平均拉長0.7977mil/10inch；線印底片長邊平均拉長0.94741mil/10inch；短邊平均拉長0.801mil/10inch
　　3.2.3　實例
　　　　3.2.3.1　工作片時
　　　　3.2.3.1.1　徑向?yàn)殚L(zhǎng)方向時
　　　　3.2.3.1.1.1　壓膜時先壓長邊時
　　　　　　 長方向上平均拉長：0.76＋0.03＝0.79mil/10inch；
　　　　　　 短方向上平均拉長：0.24＋0.28＝0.52mil/10inch。
　　　　3.2.3.1.1.2　壓膜時先壓短邊時
　　　　　　 長方向上平均拉長：0.76＋0.28＝1.04mil/10inch；
　　　　　　 短方向上平均拉長：0.24＋0.03=0.27mil/10inch。
　　　　3.2.3.1.2　徑向?yàn)槎谭较驎r(shí)
　　　　3.2.3.1.2.1　壓膜時先壓長邊時
　　　　　　 長方向上平均拉長：0.24＋0.03＝0.27mil/10inch；
　　　　　　 短方向上平均拉長：0.76＋0.28=1.04mil/10inch。

　　　　3.2.3.1.2.2　壓膜時先壓短邊時
　　　　　　 長方向上平均拉長：0.24＋0.28＝0.52mil/10inch；
　　　　　　短方向上平均拉長：0.76＋0.03=0.79mil/10inch。
　　　　3.2.3.2　棕片時
　　　　3.2.3.2.1　徑向?yàn)殚L(zhǎng)方向時
　　　　3.2.3.2.1.1　壓膜時先壓長邊時
　　　　　　　　 長方向上平均拉長：0.76＋0.29＋0.03＝1.38mil/10inch；
　　　　　　　　 短方向上平均拉長：0.24＋0.21＋0.28＝0.73mil/10inch。
　　　　3.2.3.2.1.2　壓膜時先壓短邊時
　　　　　　　　 長方向上平均拉長：0.76＋0.29＋0.28＝1.33mil/10inch；
　　　　　　　　 短方向上平均拉長：0.24＋0.21＋0.03=0.48mil/10inch。
　　　　3.2.3.2.2　徑向?yàn)槎谭较驎r(shí)
　　　　3.2.3.2.2.1　壓膜時先壓長邊時
　　　　　　　　 長方向上平均拉長：0.24＋0.29＋0.03＝0.56mil/10inch；
　　　　　　　　 短方向上平均拉長：0.76＋0.21＋0.28=1.25mil/10inch。
　　　　3.2.3.2.2.2　壓膜時先壓短邊時
　　　　　　　　 長方向上平均拉長：0.24＋0.29＋0.28＝0.81mil/10inch；
　　　　　　　　 短方向上平均拉長：0.76＋0.21＋0.03=1.00mil/10inch。
　　3.2.4　綜上所述，底片的縮漲在過程不穩定的前提下，將會發生很大的變化（注：以上數據的收集及整理來源于2004.05.05至2004.07.05的相關量測數據，當參數有變動后，會有所不同）。

　　3.3　底片在使用過程中的縮漲
　　　　3.3.1　溫濕度失調
　　　　　　3.3.1.1　當?shù)灼褂貌块T(mén)（曝光室）的溫度及濕度發生變化時，底片的尺寸就會發生相應的變化。
　　　　　　3.3.1.2　當?shù)灼谱鞑块T(mén)（底片房）與底片使用部門（曝光室）的“溫度”或“濕度”相差過大時，底片的尺寸會在很短的使用過程中發生變化。
　　　　3.3.2　曝光過程中發生拉伸現象：(以“A、B、C、D”為例)

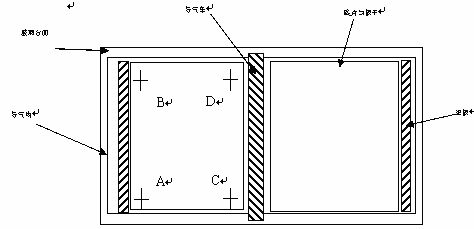

　　　　　　3.3.2.1　基礎的曝光方式及環境：

3.3.2.2　拉伸過程說明：

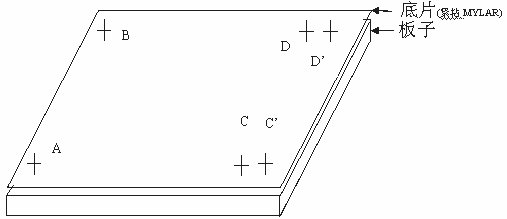

　　3.3.2.2.1　上圖標識說明：“A、B、C、D”為吸真空前四點的位置；“C‘、D‘”吸真空完全后“C、D”拉伸后的位置。
　　3.3.2.2.2　“A、B”緊貼“墊板”，“C、D”邊為“翻片邊”。
　　3.3.2.2.3　吸真空后“A－B　”在“橫堅方向”上均無任何的移動及拉伸現象，“C－D”則被拉伸至“C‘－D‘”點。
　　3.3.2.2.4　緊貼“玻璃臺面”之底片，無此拉伸現象。

　3.4　會應用到的CAM設計原理

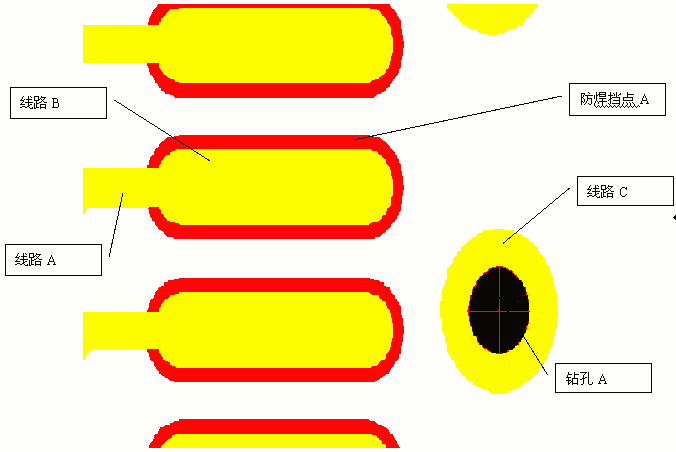

　　 3.4.1　原理圖：

3.4.2 常用原理
3.4.2.1 線印
　 3.4.2.1.1　“鉆孔A”應該在“線路C”的正中間；
　 3.4.2.1.2　若“線路C”為負片，“鉆孔A”也在“線路C”的正中間；
　 3.4.2.1.3　“線路A”與“線路B”的接頭處，絕大多數在“線路B”的正中間位置。
3.4.2.2 防焊
　 3.4.2.2.1　“防焊擋點A”一定是設計成正好反“線路B”包圍在正中間。即四周離線路的距離應該是一樣的。
