遇到這樣的孔破如何改善？

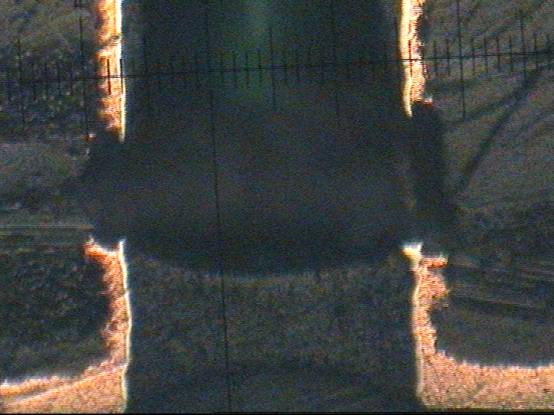

問：遇到這樣的孔破如何改善？

愛上PCB：干膜后是電金，還是電錫？好象是干膜工序有問題。

陳偉元：確定是沉銅，板電沒有問題，圖形轉移---圖形電鍍出現問題；該板應為鍍鎳板，應該是油墨進孔。

pengjianguo111:斷口如此整齊應為油墨入孔,可能二次銅及抗蝕層均未鍍上,如比率大可在蝕刻前金相,很易得出結果。

歡迎進入討論區：http://www.pcbinfo.net/pcbbbs/dispbbs.asp?boardID=5&ID=25645

閱讀全文
