一、綜合布線系統的定義

　　綜合布線系統引入我國，由于各國產品類型不同，綜合布線系統的定義是有差異的。我國原郵電部于1997年9月發布的YD／T 926.1-1997通信行業標準《大樓通信綜合布線系統第一部分：總規范》中，對綜合布線系統的定義為：“通信電纜、光纜、各種軟電纜及有關連接硬件構成的通用布線系統，它能支持多種應用系統。即使用戶尚未確定具體的應用系統，也可進行布線系統的設計和安裝。綜合布線系統中不包括應用的各種設備?！?/p>

　　目前所說的建筑物與建筑群綜合布線系統，簡稱綜合布線系統。它是指一幢建筑物內（或綜合性建筑物）或建筑群體中的信息傳輸媒質系統。它將相同或相似的纜線（如對絞線、同軸電纜或光纜）、連接硬件組合在一套標準的且通用的、按一定秩序和內部關系而集成為整體，因此，目前它是以CA為主的綜合布線系統。今后隨著科學技術的發展，會逐步提高和完善，形成能真正充分滿足智能化建筑所需的要求。

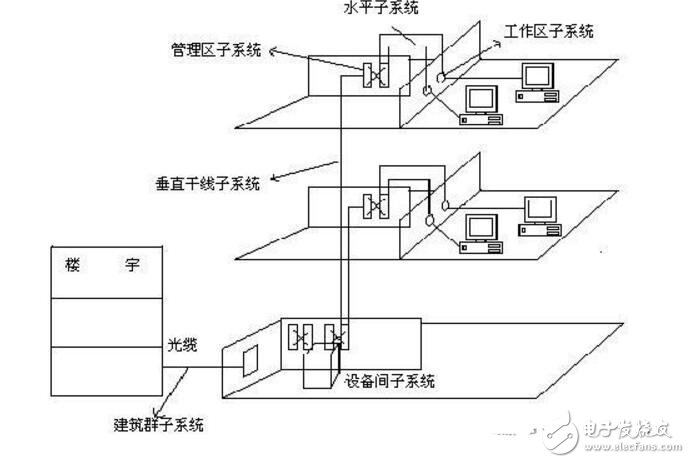

　　圖 綜合布線示意圖

　　二、綜合布線系統特點

　?。?）實用性：實施后，布線系統將能夠適應現代和未來通信技術的發展，并且實現話音、數據通信等信號的統一傳輸。

　?。?）靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖像監控設備等。

　?。?）模塊化：綜合布線系統中除去固定于建筑物內的水平纜線外，其余所有的接插件都是基本式的標準件，可互連所有話音、數據、圖像、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。

　?。?）擴展性：綜合布線系統是可擴充的，以便將來有更大的用途時，很容易將新設備擴充進去。

　　（5）經濟性：采用綜合布線系統后可以使管理人員減少，同時，因?yàn)槟K化的結構，工作難度大大降低了日后因更改或搬遷系統時的費用。（6）通用性：對符合國際通信標準的各種計算機和網絡拓?fù)浣Y(jié)構均能適應，對不同傳遞速度的通信要求均能適應，可以支持和容納多種計算機網絡的運行。

　　三、綜合布線系統重要性

　　隨著全球社會信息化與經濟國際化的深入發展，信息網絡系統變得越來越重要，已經成為一個國家最重要的基礎設施，是一個國家經濟實力的重要標志。網絡布線是信息網絡系統的“神經系”；網絡系統規模越來越大，網絡結構越來越復雜，網絡功能越來越多，網絡管理維護越來越困難，網絡故障系統的影響也越來越大。網絡布線系統關系到網絡的性能、投資、使用和維護等諸多方面，是網絡信息系統不可分割的重要組成部分。綜合布線系統是智能化建筑連接“3A”系統的基礎設施。

　　四、綜合布線系統結構圖分解

　　綜合布線系統是開放式結構，能支持電話及多種計算機數據系統，還能支持會議電視、監視電視等系統的需要。綜合布線系統可劃分成七個子系統，工作區子系統;配線（水平）子系統;干線（垂直）子系統;設備間子系統;管理子系統;建筑群子系統;光纜傳輸系統。

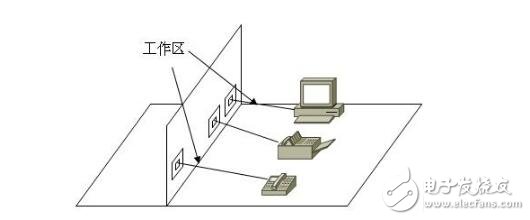

　　1、工作區子系統

　　一個獨立的需要設置終端的區域，即一個工作區，工作區子系統應由配線（水平）布線系統的信息插座，延伸到工作站終端設備處的連接電纜及適配器組成。

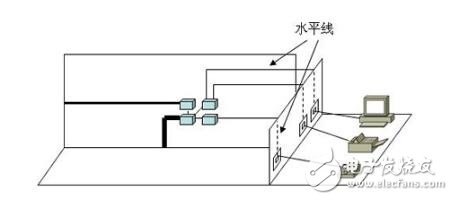

　　2、配線（水平）子系統

　　配線子系統由工作區用的信息插座，每層配線設備至信息插座的配線電纜、樓層配線設備和跳線等組成。

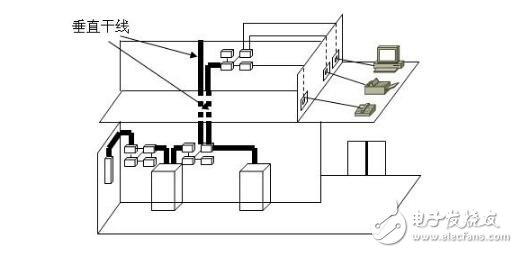

　　3、干線（垂直）子系統

　　干線子系統應由設備間的配線設備和跳線以及設備間至各樓層配線間的連接電纜組成。

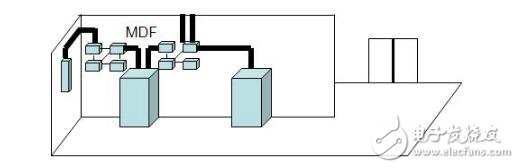

　　4、設備間子系統

　　設備間是在每一幢大樓的適當?shù)攸c(diǎn)設置進線設備、進行網絡管理以及管理人員值班的場所。設備間子系統由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。
