摘   要：  本文綜述了當前DC/DC模塊電源的發展動態，介紹中間總線結構IBA、DC/DC模塊電源標準以及它們對DC/DC模塊電源產品發展的影響。

前言

為適應IT產品的小型化、便攜式發展，要求開關電源的體積更小、效率更高。在能源之星(Energy Star)認證和發達國家有關政策的推動下，人們對電源變換器的效率要求日益提高。隨著CPU等超大規模集成電路的集成度的提高，它所要求的工作電壓日趨下降，而需要的供電電流日趨上升，同時要求電源具有更高的動態性能。另外電源輸出電壓種類向多元化發展，圖 1為NORTEL發布的通信電源輸出電壓多元化發展的情況。電源產品需要滿足高功率密度、低壓大電流、高動態性能、輸出電壓種類的多元化、熱切換、可靠性、環保等更為苛刻的要求。IT產品的價格競爭部分轉移到了開關電源上，要求開關電源具有更高性能的同時，價格進一步下降，電源產業面臨前所未有的挑戰。

2001年北美和歐洲對DC/DC模塊(包括隔離或非隔離)的產值達29億美元，預計到2006年增長至36億美元。DC/DC模塊主要有4類用戶：電腦和辦公自動化、通信、工業和儀表(醫療)、軍事與航天，其中通信貢獻最大，達47%(2001年)。在美國經濟泡沫破裂前的1999年， DC/DC電源增長率達到10.5%。預計2004年DC/DC電源增長率為5.7%。除全球經濟的增長率下降因素外，影響DC/DC電源增長的主要原因是DC/DC電源的價格迅速下降。美國Darnell Group咨詢公司認為影響DC/DC電源增長率變慢的原因主要有：中間總線結構(IBA)的廣泛采用、大量采用廉價的非隔離負荷點變換器(POL)、模塊電源廠家的激烈競爭。

DC/DC模塊電源的種類繁多，這里重點討論板載電源(Board Mounted Power Supplies)。板載電源一般在PCB或DBC等基板上，采用SMT或MCM工藝制成的DC/DC變換器。板載電源分為隔離磚塊電源、負荷點電源(POL) 、電壓調整模塊(VRM)。電壓調整模塊(VRM)是一個專門給CPU供電的電源模塊，目前主要采用多相BUCK電路結構，因此可以與負荷點電源(POL)歸為同一類型。

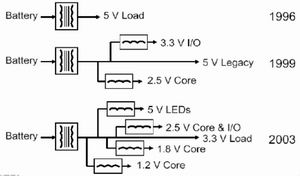

圖 1 Nortel 發布的通信電源輸出電壓種類多元化的情況

圖 2磚塊電源

圖 3 負荷點電源(POL)

磚塊電源

1996年朗訊科技公司(Lucent Technologies)推出了半磚電源模塊，后來成為磚塊電源的標準。2002年出現了1/8磚塊電源。圖 2為磚塊電源的外形。

據美國電源制造者協會(PSMA)預測，未來5年中磚塊電源主要產品的功率范圍在50-250W，同步整流有源鉗位正激變換器仍將是主流拓撲。Celestica預測開關頻率將增加到250~500kHz。變換效率將從88%(3.3V)提高到90%(1V)。磚塊電源的輸出將由目前離散電壓5V，3.3V，2.5V，1.8V等朝1~2.5V可調，5~12V可調方向發展。

目前關于磚塊電源是否會在今后的5年中普遍采用數字化控制技術仍存在意見分歧。

負荷點電源(POL)

隨著IC供電電壓的下降和所需電流的增加，具有在緊貼負荷放置DC/DC變換器的要求，推動了非隔離負荷點電源(POL)得到迅速發展。非隔離負荷點電源的輸入電壓一般為3.3V, 5V或12V。負荷點電源比磚塊電源的成本低、體積小，通過在負荷旁安裝POL模塊滿足大規模集成電路需要低壓大電流的供電和低供電噪聲的要求。負荷點電源(POL)的應用降低了電壓降落的損耗、提高了EMC、提高了輸出的調整率和動態性能。圖3為負荷點電源(POL)。

負荷點電源的主流拓撲為同步整流BUCK電路或多相同步整流BUCK電路，它采用非隔離結構。今后，級聯式變換器將在超低電壓輸出應用場合得到應用，諧振變換器、帶耦合電感的BUCK電路可能也有應用的機會。據PSMA預測，2008年數字化控制將成為主流。集成化將取得進展。預計到2008年20%非隔離DC/DC變換器將采用SoC技術，30%將采用多芯片模塊，而50%仍繼續采用傳統的分離元件技術。

供電結構對DC/DC模塊發展的影響

開關電源的供電結構有多種，可以分為集中式結構、分布式結構(DPA)、中間總線結構(IBA)三種。集中式結構，由一個集中的電源變換器產生所需各種電壓等級的輸出電壓，由于它成本低廉，至今仍是應用最廣泛的一種形式。

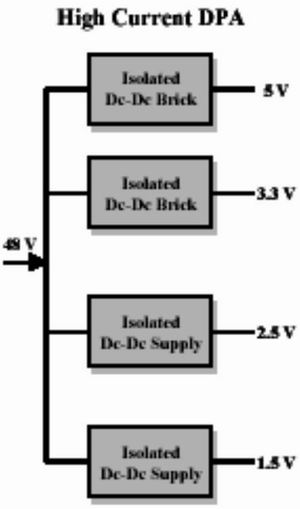

分布式結構如圖 4(a)所示，它采用48V的電壓直流總線，將電能送至負荷旁，然后通過獨立的隔離DC/DC模塊分別給各負荷供電。分布式結構具有電源效率高、輸出電壓調整率高、輸出噪音小、動態響應快等突出優點，一度被認為是電源發展的方向。分布式結構首先在通信電源應用，隨后迅速在PC電源、電視機頂盒、服務器等方面得到應用。然而，分布式結構由于所采用的DC/DC模塊均需要隔離，構成的電源系統的成本較高。于是，出現了中間總線結構的電源產品。

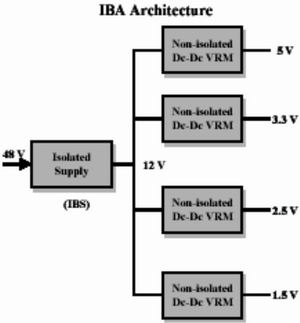

圖 4(b)為中間總線結構。中間總線結構有兩級構成，首先通過隔離DC/DC變換器將48V變換成中間的電壓，采用中間的電壓總線，如圖中的12V電壓總線，將電能送至負荷旁，然后通過第二級非隔離DC/DC模塊(負荷點電源(POL)+VRM)給負荷供電。實際上，中間總線結構是分布式結構與集中式結構的折中方案。中間總線結構電源成本較低，具有較好的競爭力。隨著IC供電電壓的下降和所需電流的增加，具有在緊貼負荷放置DC/DC變換器的要求，推動了IBA的應用，非隔離負荷點電源(POL)得到迅速發展。

IBA結構改變了DC/DC模塊電源發展趨勢，非隔離DC/DC模塊增長速度已經超過了隔離DC/DC模塊。非隔離DC/DC模塊增長主要來自集線器、路由器等的增長。表 2列出了不同類型DC/DC電壓產品的發展預測，可見集中式電源將呈下降的趨勢，而負荷點電源(POL)和VRM的增長將從5%達到40%。

電源模塊標準

2003年Texas Instruments 、Artesyn Technologies 和 Astec Power三家公司成立了負荷點電源模塊的聯盟 (POLA)，旨在實現負荷點電源模塊互換性，制定了負荷點電源模塊的標準，包括功能、引腳、外形的標準。外形如圖 5 所示。POLA指定的第一個產品系列的標準如表3所示，根據輸出電流的大小可分成5個類型，每個類型又包含三種輸入電壓等級：3.3V, 5V和12V。為保證互換性，均采用PWM控制。POLA標準將有力推動IBA結構的更加廣泛的應用。

2003年美國電源協會(PSMA)、歐洲電源協會(EPSMA)和高密度電源用戶組織(HDPUG)成立了一個工作小組(PSMA BMPS Format Initiative)，研究模塊電源標準。

結語

中間總線結構(IBA)和負荷點電源模塊標準(POLA)將加速負荷點電源模塊 (POL)的技術和規模的迅速增長，模塊電源將更多的采用集成化技術和數字化控制技術?！?/span>

參考文獻：

1. Charles E. Mullett, PSMA Chair，‘A 5-Year Power Technology Roadmap'，IEEE Proceeding of APEC04.

2. Jeffrey D. Shepard, ‘Power Electronics Futures’，IEEE Proceeding of APEC04.

3. Andrew Fanara, ‘ENERGY STAR(r): A Strategy to Encourage Improved Efficiency of Power Supplies’，IEEE Proceeding of APEC04.

圖 4   分布式結構(DPA)與中間總線結構(IBA)

圖 5 POLA制定的負荷點電源模塊的標準外形(PTH 系列)
