電源管理變得比以往任何時候更加重要，因?yàn)橄M(fèi)者需要在他們的下一代便攜式設備中加入更多的功能。但問題在于 , 下一代便攜式設備需要增強的彩色顯示屏、更快的處理器（在更低的電壓下運行）、更快的無線調制解調器和更多的板載應用處理器。這種復雜性導致了功耗大幅增加以及更加復雜的電源管理問題。因此，如果沒有新的電源管理方法，下一代手機的電池使用壽命可能會減少到消費者預期的三分之一以下。
那么，現在的一個大問題是如何對這些新應用進行供電，同時使大小、成本和電池使用壽命達到消費者的期望。
如今，電源管理策略僅僅集中在解決功率傳輸問題以提升效率。電源管理 IC 生產商一直在努力增加其產品的轉換效率，但是，即使生產商可以將效率從 95％ 增加到 97％，這仍不足以對新應用提供足夠電力。
同時，電池生產商現在采用相對成熟的技術：鎳氫電池、鋰離子電池和鎳鎘電池的能量密度預計在近期不會有較大的增長。此外，諸如燃料電池之類的新型技術還需幾年才能投入商用。
處理器的非協作性設計技術和結構選擇都不會起到很大作用。例如，在數字領域，ARM 一直在使用一系列的低功率設計技術來使其處理器芯片所用的功率最小化。但是，這些技術受到傳統系統設計的固定電壓和固定頻率的限制。要達到更高級別的 CPU 能量效率，需要超越這些約束，對功率和性能進行自適應控制。
因此，便攜式設備生產商有兩種選擇。他們可以選擇更大的電池，也可以在他們的設計中不再僅僅關注各個局部，而去尋找使整個系統電源管理效率實現巨大突破的方式。
Radio收音機
Baseband Processor基帶處理器
Battery System電池系統
APPS Processor APPS 處理器
Power Management (Integrated or Discrete)電源管理（集成或分立）
User Interface/User Experience 用戶接口/用戶體驗
Display & Lighting Technology顯示/照明技術

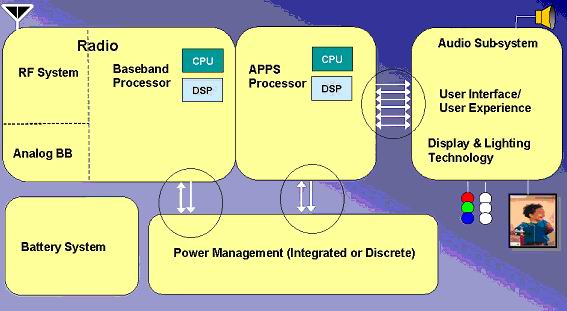

圖 1：兩個新接口標準向設計人員提供了大幅增加便攜式設計能效的技術：將電源管理 IC 連接至數字 SoC 的 PowerWise 接口，將數字 SoC 連接至顯示屏的移動像素鏈路。
這種進退兩難的局面需要從根本上重新思考電源管理,以及開發新系統的整體方案。這意味著電源管理的定義將超出功率傳輸?shù)母拍?，擴展至包括電源分配和功率損耗。這同時也意味著將功率傳輸系統與功率損耗系統相關聯，以便這兩個系統可以相互溝通，從而起到大幅節電的目的。
為實現有效的節能，生產商將需采用一種新型工業模式。
從傳統角度來看，電源管理 IC 生產商和處理器生產商各自開發他們的技術。將來，他們將需要部署一種系統級的解決方案，智能化地管理嵌入式系統內的性能和功耗，并且他們將需要采用開放式的標準，以便允許他們將他們的技術關聯在一起。目前提議使用兩種新型標準：一種是 PowerWise 接口，可以減少數字 SoC 設備的功耗，另一種是移動像素鏈路，可以減少便攜式應用中顯示屏和相機的數字接口的功耗和噪聲級。
處理器系統電源管理
PowerWise 技術是一種降低數字 SoC 器件功耗的系統級方法。對于手機，PowerWise 可以在多個階段上將電池的使用壽命增加 25% 到 400％。從概念上說，PowerWise 可以創建閉環系統，其中功率損耗和功率傳輸系統能夠緊密協作，從而使對電源的需求最小化，同時提供最高的能效。
PLL+ REFERENCE OSC PLL+參考振蕩器
EMBEDDED MEMORY嵌入式存儲器
HOUSEKEEPING FUNCTIONS, RTC, WAKEUP CONTROL保潔功能、RTC、喚醒控制…
PROCESSOR CORE處理器核心
OTHER INTEGRATED FUNCTIONS其他集成功能
POWER CONTROLLER電源控制器
PWI MASTER PWI 主設備
Other Optional Regulators 其他可選穩壓器
Regulator 2 (Optional) 穩壓器 2（可選）
Regulator 3 (Optional) 穩壓器 3（可選）
Regulator 4 (Optional) 穩壓器 4（可選）
Core Voltage Regulator核心電壓穩壓器
PWI SLAVE PWI 從設備
I/O Interface I/O 接口
State Control 狀態控制
Optional Registers 可選寄存器
Other PMIC Integrated Functions 其他PMIC集成功能

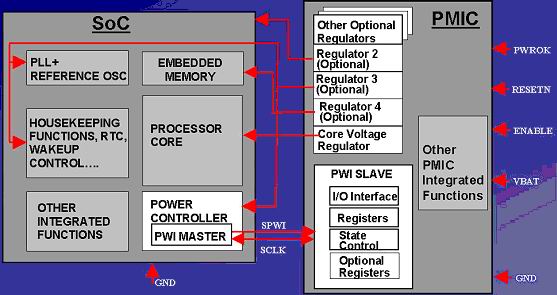

圖 2：PowerWise 接口（SPWI 和 SCLK）將 SoC 的電源控制器與電源管理 IC 相聯，形成閉環系統，以便高速實時控制 SoC 多個數字部分的電壓。
這項技術的核心是 PowerWise 接口 (PWI)，它允許部署高級電源管理技術。SoC 器件中嵌入的電源控制器連接至 PWI 的一端。電源控制器根據處理器的應用軟件工作負荷和環境狀況確定 SoC 的功率要求。外置電源管理集成電路連接至 PWI 的另一端。電源管理 IC 向 SoC 上的數字處理器提供所需的供電電壓和閾值電壓。
PowerWise 技術將分階段開發。第一階段是開發供電 ARM單芯片系統器件。美國國家半導體公司和 ARM 已經共同部署整體的系統級解決方案。這種解決方案將美國國家半導體公司的 PowerWise 技術與 ARM 的智能能量管理器完美地結合在一起。
目前，美國國家半導體公司和 ARM 致力于將 PowerWise 應用在手機設計中。對于首輪產品設計，手機的處理器效率將增加 25％ 到 75％。
減少功耗的方式
可以通過多種方式減少處理器的功耗。傳統的電源管理方法將處理器置于閑置或休眠模式。但是，這只有在不執行任何操作時才會優化功耗。第二種方法是降低處理器的工作頻率。這種方法可以減少平均功耗，但并不能減少系統使用的總能量。
另一種方法,動態電壓調節 (DVS) 可以根據處理器的工作頻率的減少,降低饋送給處理器的電壓。實際操作中，CPU 指示電源管理電路根據 CPU 頻率/電壓對應表中找到的值提供電壓。這些對應表值是 CPU 特性所確定的最壞情況值。也就是說，電壓電平必須足夠高，以便補償 CPU 的所有操作變化和工作溫度狀況。對應值在系統操作過程中通過專用接口以開環的方式傳送給電源管理電路。
PowerWise 技術------SoC 器件上的電源控制器、PowerWise 接口和 符合PowerWise 標準的電源管理器------是一個閉環系統。這就意味著可以使用自適應電壓調節 (AVS) 技術來控制提供給處理器的電壓。當處理器的頻率發生變化時，電源控制器檢測到變化并向電源管理器發送命令更改供電電壓。
電源控制器還實時監控處理器的溫度變化，檢測到溫度變化后，可以命令電源管理器更改供電電壓。此外，由于電源控制器嵌入在 SoC 上，它可以檢測生產過程中的變化，同時根據這些變化補償供電電壓。換句話說，由于這是一種自動補償，自適應電壓調節只需提供給定操作模式所需的最低電壓。
為了測試 PowerWise 技術所實現的潛在節能效果，將基于 ARM7 處理器的數字視頻處理器用作測試平臺。其SoC基于 180-nm 的制造工藝，并且在其集成的硬件性能監視器中包括了 PowerWise 電源控制器。
Power Consumption Comparison功耗比較
Measured, 180nm, Typical Silicon, Room Temp 測量，180nm，典型硅，室溫
Power (normalized) 功率（正?；?/span>）
Frequency (MHz) 頻率 (MHz)
Fixed Voltage固定電壓

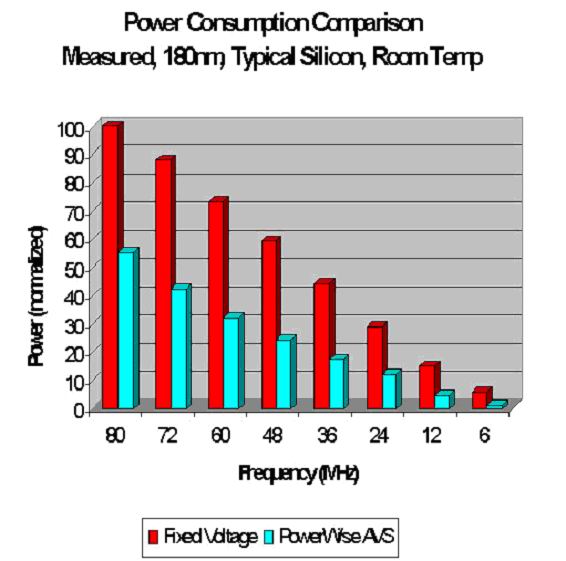

圖 3：自適應電壓調節技術可以為基于 ARM7 的視頻處理器提供 45% 到 81% 的節能效果，具體取決于處理器的工作頻率。
作為測試基準，處理器以 1.8V 的固定供電電壓進行操作，同時處理器的工作頻率在6 到 80 MHz 之間變化。當處理器在80 MHz 的頻率操作時， AVS 可以比1.8V 的固定電壓供電時節省45% 的功耗。隨著工作頻率下降，在 6 MHz 頻率時節省的功耗增加到超過 80%。
在基于 130-nm 工藝和設計工作頻率為 96 MHz 的模擬處理器上，DVS 和 AVS 預期節能與處理器以 1.2V 固定電壓操作的功耗相比:

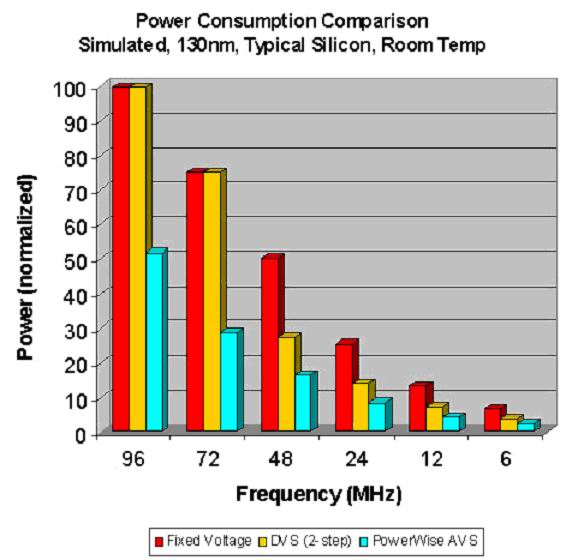

圖 4：AVS 是一種閉環系統，可以在所有工作頻率下實現節能，即使處理器的設計工作頻率為 96 MHz。
Power Consumption Comparison功耗比較
Measured, 130nm, Typical Silicon, Room Temp 測量，130nm，典型硅，室溫
Power (normalized) 功率（正?；?/span>）
Frequency (MHz) 頻率 (MHz)
Fixed Voltage固定電壓
DVS (2-step) DVS（2 步）
處理器以 DVS 模式操作，處理器使用兩步頻率/電壓查閱表：在頻率超過 70 MHz 時為 1.2V，在頻率低于 70 MHz 時為 0.9V。因此，系統只有在處理器的工作頻率下降到 70 MHz 以下時才能產生節能。另一方面，以 AVS 模式操作的處理器可以在處理器的設計工作頻率96 MHz 時產生大約 50% 的功率節省，主要是因?yàn)?/span> AVS 自動補償操作變化和溫度變化，并且可以將處理器的供電電壓限定至該特定應用中特定處理器所需的最低電壓。
歸根結底，消費者關注的是他們手機所用的電池可以維持多長時間不充電。換句話說，手機能量可以消耗多長時間。

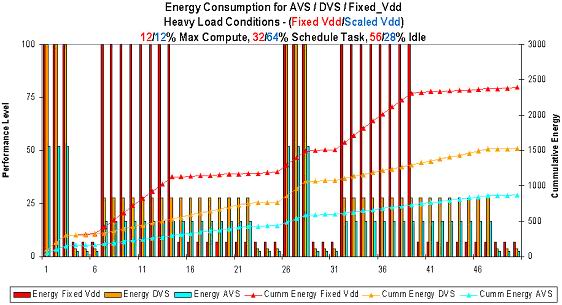

圖 5：歸根結底，消費者關心的是累積能量節省，即，電池可以維持的多長時間。在模擬處理器應用中，AVS 的累積能量節省達到 64%，超過DVS 的能量節省高達 43%。
Energy Consumption for AVS/DVS / Fixed Vdd AVS/DVS/固定 Vdd 的能耗
Heavy Load Conditions- (Fixed Vdd/Scaled Vdd) 重載狀況－（固定 Vdd/可變 Vdd）
12/12 % Max Compute, 32/64% Schedule Task, 56/28% Idle 12/12 %最大計算，32/64%計劃任務，56/28%閑置
Performance Level 性能級別
Cumulative Energy累積能量
Energy Fixed Vdd 能量固定 Vdd
Energy DVS 能量 DVS
Energy AVS 能量 AVS
Cumm Energy Fixed Vdd 累積能量固定 Vdd
Cumm Energy DVS 累積能量 DVS
Cumm Energy AVS 累積能量 AVS
圖 5 顯示了處理器在不同負載情況下的累積能量耗用，包括最小計算狀況和空閑狀況。紅線表示供電電壓固定在 1.2V 時最壞情況下的能耗。黃線表示使用兩步 DVS 方法時的能耗，藍線表示使用 PowerWise AVS 技術時的能耗。
在運行結束時，與固定電壓操作模式下的能耗相比，DVS 能量節省達到 36%。AVS 能量節省達到 64%。
PowerWise 接口是由美國國家半導體公司和 ARM 聯合開發的一種開放式標準。
