ADE7755是一種高準確度電能測量集成電路,其技術指標超過IEC1036 規定的準確度要求。

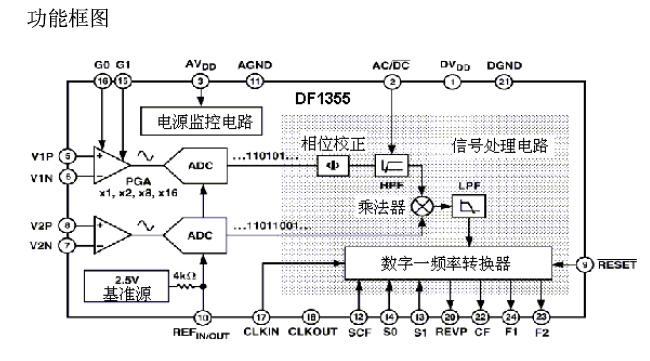

ADE7755只在 ADC 和基準源中使用模擬電路,所有其它信號處（如相乘和濾波）都使用數字電路, 這使ADE7755 在惡劣的環境條件下仍能保持極高的準確度和長期穩定性。
ADE7755 引腳 F1 和 F2 以較低頻率形式輸出有功功率平均值,能直接驅動機電式計度器或與微控制器（MCU）接口。引腳CF 以較高頻率形式輸出有功功率瞬時值,用于校驗或與MCU 接口。
ADE7755內部包含一個對 AVDD 電源引腳的監控電路。在 AVDD 上升到 4V 之前,ADE7755一直保持在復位狀態。當AVDD 降到 4V 以下,ADE7755也被復位,此時 F1,F2 和 CF 都沒有輸出。
內部相位匹配電路使電壓和電流通道的相位始終是匹配的,無論通道1 內的高通濾波器（HPL）是接通的還是斷開的。內部的空載閾值特性保證 ADE7755在空載時沒有潛動。
ADE7755有 24 腳 DIP 和 SSOP 兩種封裝。
特點
　 高準確度,支持50Hz/60Hz IEC 687/1036 標準的準確度要求,在500:1 的動態范圍內誤差小于0.1%;
　 有功功率平均值從 ADE7755引腳 F1 和 F2 以頻率方式輸出;
　 有功功率瞬時值從引腳CF 以較高頻率方式輸出,能用于儀表校驗;邏輯輸出引腳REVP 能指示負功率或錯線;FI 和F2 能直接驅動機電式計度器和兩相步進電機;電流通道中的可編程增益放大器（PGA）使儀表能使用小阻值的分流電阻;在環境和時間有很大變化的條件下,采用專利模數轉換器（ADC）和數字信號處（DSP）
仍保證高準確度;
　 片內設有電源監控電路;
　 片內帶有防潛動功能（空載閾值）;
　 片內基準電壓2.5V±8%（溫度系數典型值30ppm/℃）,能為外部電路提供基準;
　 +5V 單電源、低功耗（典型值15mW）;
　 低成本CMOS 工藝。
