12V慢啟動穩壓電源電路
圖所示為輸出十12v的慢啟動穩壓電源電路，適用于電子管燈絲加熱類負載，用作電視機穩壓電源時可延長顯象管燈絲的使用壽命。電路采用了一塊集成穩壓器一w317，因此電路簡單、性能優良。

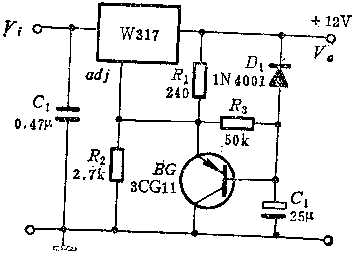

如圖所示，在集成穩壓快w317的調整端接一只與BG管并聯的電阻R2，BG管為PNP管。當穩壓電路剛接通電源時，由于電容C1上的電壓不能突變，所以BG管飽和導通，相當于將電阻R2短路，這時穩壓電路的輸出電壓僅為1．5V左右。隨著電容C2的逐漸充電，BG管也漸漸退出飽和區，Vce“逐漸加大，電阻R2上的電壓也隨之增加，穩壓電路的輸出電壓也逐漸升高，直至C1充電完畢BG 管截止，穩壓電路的輸出電壓才達到額定值
穩壓電路輸出電壓升至額定值的速度，取決于R3 C1的大小。 二極管D1用于輸出端短路時泄放電容cl上的電荷。
