宋建平
（南通職業大學電子工程系 江蘇南通 226007）

----摘要：本文介紹開關電源中常規驅動與保護電路的工作原理，在此基礎上分析驅動保護二合一電路的
工作原理、特點、應用。
----關鍵詞：開關電源 驅動電路 保護電路
----1.引言
----開關電源發展趨勢是工作頻率越來越高,實用頻率已接近或超過1MHz,且超大功率器件的驅動也比較困難,隨著使用頻率的進一步提高,高速開關與大功率M0SFET的轉換(過渡)過程就成為整個開關過程的重要因素。轉換過程的快慢,不僅決定了工作頻率的設計指標,而且對開關電源的效率、可靠性、壽命等帶來了很大影響。保護線路是否靈敏、可靠與完善,與開關器件的安全運行至關重要。
----2.常規驅動與保護電路
----通常設計的驅動電路,多為采用脈沖變壓器耦合,優點是:結構簡單,適用中小變換設備上。缺點是:不適用大型設備上的大功率M0SFET或IGBT器件,而且存在波形失真,容易振蕩,尤其是脈沖變壓器耦合不良漏感偏大時更為嚴重,抗干擾與抑制誤觸能力低。這是一種無源驅動器,而高頻大功率器件M0SFET與IGBT,宜采用有源驅動器。
----通常保護電路,利用互感器實現電流--電壓的比值轉換,信號的電平高于穩壓管穩壓值輸入PWM芯片的保護腳截止振蕩工作的保護方式。這種電路的缺點是:響應速度慢,動作遲緩,對短路性電流增長過快下,可能來不及動作。
而采用電子高速檢測保護電路,則過流動作響應速度極快,可靠性高,效果好,是一種理想的保護電路,克服了利用互感器的一些不足。
----2.1驅動電路（電壓型）：

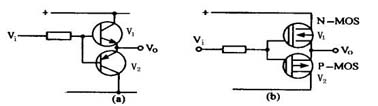

----如圖1所示:圖1(a)適合于低頻小電流驅動。當控制信號Vi為高電平時，V1導通，輸出Vo對應控制的開關管（IGBT）導通；當控制信號Vi為低電平時，V2導通，輸出Vo對應控制的開關管（IGBT）被關斷。
----

----圖1 驅動線路（電壓型）

----圖1(b)采用場效應管組成推挽電路，其工作原理同圖1(a),這種電路高頻峰值驅動電流可達10A以上,適用于大功率M0SFET或IGBT。
----2．2電子高速檢測保護電路：
----如圖2所示:在正常工作時,V2導通VDS處于低電平,A點電位通過D2回流至D點，因?yàn)槁O處于低電位，所以A點也處于低電位狀態,不對V1產生偏置構成對V2的影響。
----
----

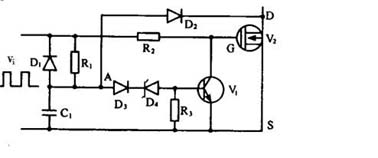

---- 圖2 電子高速檢測保護電路
----當M0SFET過流時,漏極電壓VDS迅速上升, D2承受反向電壓截止,由R1 、C1的充電作用,A點電位開始升高,直到使V1導通,將G極電位下拉接近0V,從而使M0SFET可靠關斷而處于截止?fàn)顟B(tài),限制了過電流。R1 、C1有兩個作用,其一是當FET的柵極加速向偏置信號使其導通瞬間,C1瞬間短路,保持V1的截止?fàn)顟B(tài),以至不影響FET的開通,當C1充電電壓上升時,還沒到V1開通,FET已經開通,由D2的作用,使A點箝位, V1始終不開通,FET正常工作。其二是當FET過流時,VDS迅速上升,D2立即反向截止,A點電位開始積分延時,當積分到V1開通時,FET截止,這段時間為保護動作時間,是由R1和C1的參數決定的。這種過電流保護電路可以在0.1μS級的時間內將過電流FET關斷。圖中D2選用高壓超快恢復型二極管, D3選低壓超快恢復型肖特基二植管,可消除D4穩壓管存在較大結電容形成電荷位移電流對V1的影響。
----3．驅動保護二合一電路
----將上述的驅動電路與保護電路結合起來,兩者功能將一體化，是本線路的獨到之處。實用電路如圖3所示:
----3．1實用驅動保護二合一電路
----

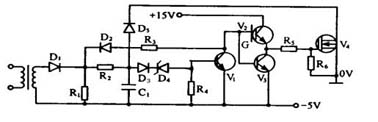

----圖3 驅動保護二合一電路
----圖3適用于低頻小功率驅動,如果將雙極型NPN與PNP三極管換成N溝道與P溝道大功率場管后就可形成高頻大電流驅動器。
----圖中不采用光電耦合器作信號隔離而用磁環變壓器耦合方波信號,簡單而且不存在光電耦合器的上升下降波沿,光電管速度不可能過快,變壓器傳輸可獲得陡直上升下降波沿,幾乎沒有傳輸延時。使用高頻大功率的MOSFET驅動器,無論使用何種器件（VMOS或IGBT）,都能獲得很好的效果。
----本電路驅動速度快,過流保護動作關斷快,是比較理想的驅動保護二合一實用電路。
----3.2采用肖特基管的驅動保護電路
----

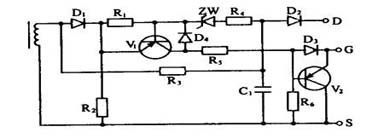

----圖4 肖特基管的驅動保護電路
----如圖4所示:圖中D4選用高頻低壓降肖特基管,用于V1的抗過飽,減小存儲時間提高關斷速度。D2用超快恢復二極管。其工作原理:C1對開通瞬間不能突變,有兩個作用:一是方波高于ZW穩壓值使V1基極偏置而導通,經R5與D3對FET驅動導通后漏極處低電平D2導通箝位，V1的偏置回路維持導通,電容C1始終處于低電平。當發生過流時,VDS迅速上升,ZW低于穩壓值將失去導通回路V1將截止。二是R3與C1形成積分延時,并且C1可通過R3在負半周的負電位而更加可靠地開通V1。
----3.3增加軟關斷技術的驅動保護電路
----對于IGBT器件增加軟關斷技術的電路如圖5所示：
----

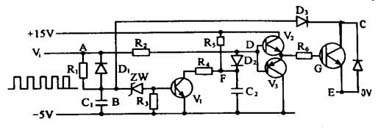

----圖5 增加軟關斷技術的電路
----本電路原理與圖3類似,僅增加軟關斷功能。
----4.結語
----隨著開關電源新技術的不斷發展，如何進一提高開關電源的效率和可靠性，是主要考慮的問題，因而選擇合適的驅動保護電路十分重要。
