ATX電源工作原理圖:自從IBM推出第一臺PC至今，微機電源已從AT電源發展到ATX電源。時至今日，微機電源仍是根據IBM公司的個人電腦標準制造的。市場上的ATX電源，不管是品牌電源還是雜牌電源，從電路原理上來看，一般都是在AT電源的基礎上，做了適當?shù)母膭?dòng)發展而來的，因此，我們買到的ATX電源，在電路原理上一般都大同小異。在微機國產化的進程上，微機電源技術也由國內生產廠家逐漸消化吸收，生產出了眾多國有品牌的電源。微機電源并非高科技產品，以國內生產廠家的技術和生產實力，應該可以生產出物美價廉的電源產品。然而，縱觀整個微機電源市場情況卻不盡人意，許多電源產品存在著各種選料和質量問題，故障率較高。

ATX電源電路結構較復雜，各部分電路不但在功能上相互配合、相互滲透，且各電路參數設置非常嚴格，稍有不當則電路不能正常工作。其主電路原理圖見圖１，從圖中可以看出，整個電路可以分成兩大部分：一部分為從電源輸入到開關變壓器T1之前的電路(包括輔助電源的原邊電路)，該部分電路和交流220V電壓直接相連，觸及會受到電擊，稱為高壓側電路；另一部分為開關變壓器T1以后的電路，不和交流220V直接相連，稱為低壓側電路。二者通過C03、C04、C05高壓瓷片電容構成回路，以消除靜電干擾。其原理方框圖見圖2，從圖中可以看出整機電路由交流輸入回路、整流濾波電路、推挽開關電路、輔助開關電源、PWM脈寬調制電路、PS-ON控制電路、保護電路、輸出電路和PW-OK信號形成電路組成。弄清各部分電路的工作原理及相互關系對我們維修判斷故障是很有用處的，下面簡單介紹一下各組成部分的工作原理。

1、交流輸入回路

交流輸入回路包括輸入保護電路和抗干擾電路等。輸入保護電路指交流輸入回路中的過流、過壓保護及限流電路；抗干擾電路有兩方面的作用：一是指微機電源對通過電網進入的干擾信號的抑制能力：二是指開關電源的振蕩高次諧波進入電網對其它設備及顯示器的干擾和對微機本身的干擾。通常要求微機對通過電網進入的干擾信號抑制能力要強，通過電網對其它微機等設備的干擾要小。

２、整流電路：

包括整流和濾波兩部分電路，將交流電源進行整流濾波，為開關推挽電路提供紋波較小的直流電壓。

3、輔助電源：輔助電源本身也是一個完整的開關電源。只要ATX電源一上電，輔助電源便開始工作，輸出的兩路電壓，一路為+5VSB電源，該輸出連接到ATX主板的“電源監控部件”，作為它的工作電壓，使操作系統可以直接對電源進行管理。通過此功能，實現遠程開機，完成電腦喚醒功能；另一路輸出電壓為保護電路、控制電路等電路供電。

4、推挽開關電路：

推挽開關電路是ATX開關電源的主要部分，它把直流電壓變換成高頻交流電壓，并且起著將輸出部分與輸入電網隔離的作用。推挽開關管是該部分電路的核心元件，受脈寬調制電路輸送的信號作激勵驅動信號，當脈寬調制電路因保護電路動作或因本身故障不工作時，推挽開關管因基級無驅動脈沖故不工作，電路處于關閉狀態，這種工作方式稱作它激工作方式。

５、PWM脈寬調制電路：

PWM（Pules Width Modulation）即脈寬調制電路，其功能是檢測輸出直流電壓，與基準電壓比較，進行放大，控制振蕩器的脈沖寬度，從而控制推挽開關電路以保持輸出電壓的穩定，主要由IC TL494及周圍元件組成。

６、PS-ON控制電路：

ATX電源最主要的特點就是，它不采用傳統的市電開關來控制電源是否工作，而是采用“＋5VSB、PS－ON”的組合來實現電源的開啟和關閉，只要控制“PS－ON”信號電平的變化，就能控制電源的開啟和關閉。電源中的S-ON控制電路接受PS－ON 信號的控制，當“PS－ON”小于1V伏時開啟電源，大于4.5伏時關閉電源。主機箱面上的觸發按鈕開關(非鎖定開關)控制主板的“電源監控部件”的輸出狀態，同時也可用程序來控制“電源監控件”的輸出，如在WIN9X平臺下，發出關機指令，使“PS－ON”變?yōu)椋?V，ATX電源就自動關閉。

７、保護電路
為了保證安全工作，ATX電源中設置了各種各樣的保護電路，當開關電源發生過電壓、過電流故障時，保護電路啟動，開關電源停止工作以保護負載和電源本身。

８、輸出電路：

輸入整流濾波電路將交流電源進行整流濾波，為主變換電路提供紋波較小的直流電壓。接插到主板上的排線包含了電源輸出的各路電壓及控制信號，ATX電源輸出排線各腳定義見表1，各路輸出的額定電流見表2。

表1 電源輸出排線功能一覽表

表2 ATX電源各路電壓的額定輸出電流：（單位：A）

9、PW-OK信號的形成：

PW-OK信號（在AT電源中及部分電源板上稱P.G信號）為微機開機自檢啟動信號，為了防止開機時各路輸出電路時序不定，CPU或各部件未進入初始化狀態造成工作錯誤及突然停電時，硬盤磁頭來不及移至著陸區造成盤片劃傷，微機電源中均設置了PW-OK 信號。

10、＋3.3V電壓二次穩壓電路：
輸出到主板上的＋3.3V電壓一般為CPU等配件供電，因此，ATX電源在總體自動控制穩壓的基礎上，在T1的次級＋3.3V電壓的輸出負載網絡增設了二次自動穩壓控制電路，以使＋3.3V輸出電壓更精確穩定。

縱上所述，接通電源后，220V交流電壓經整流濾波電路，輸出＋300V 直流高壓。此電壓同時加到推挽開關電路和輔助電源上，因推挽開關電路的開關功率管沒有激勵脈沖而處于待機狀態。輔助電源一經得到工作電壓便開始工作，送出脈寬調制電路、PS-ON控制電路、保護電路的工作電壓以及主板的+5VSB待機電壓，但因此時沒有得到PS-ON主機的控制信號，PS-ON控制電路輸出高電平鎖住PWM脈寬調制電路使其不起振，此時電源處于待機狀態。按下面板的開機觸發開關，PS-ON控制電路得到控制信號，解除對脈寬調制電路的鎖定，PWM電路開始工作，輸出受控的脈寬可變的交流脈沖推動推挽開關電路中的推挽功率管，并時刻根據輸出電壓的脈動來調整脈沖寬度，以保證輸出電壓的穩定。推挽開關電路中，推挽功率管依次開關，產生的脈動交變電壓被開關變壓器感應到副級，經輸出電路整流濾波，形成主機所需各路電壓。保護電路則監視各路輸出電壓，當發生過壓、欠壓故障時及時啟動，使PWM電路停止工作，以保證電路及主機的安全。

精密電壓基準IC TL431

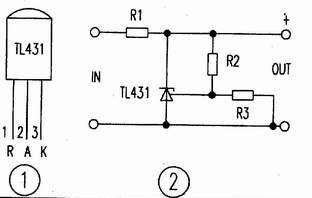

精密電壓基準IC TL431是T0—92封裝如圖1所示。其性能是輸出壓連續可調達36V，工作電流范圍寬達0．1。100mA，動態電阻典型值為0．22歐,輸出雜波低。圖2是TL431的典型應用，其中③、②腳兩端輸出電壓V=2．5(R2十R3)V／R3。如果改變R2的阻值大小，就可以改變輸出基準電壓大小。

ATX電源的結構特點

ATX電源是近年來在電腦中廣泛采用的新型電源，它配合ATX主板，除了可以手動開關電源外，還支持軟件開 關電源以實現遠程控制功能。

ATX電源是在AT電源的基礎上發展起來的，它的主變換電路也是采用了半橋式開關電源，但從結構上講ATX電源作了如下改進：

1.ATX電源增加了一個輔助開關電源，如圖所示。當ATX電源交流輸入端一旦有220V的交流電時，輔助電源就開始工作，一路經整流 7805三端穩壓器穩壓，輸出+5V電壓供給ATX主板內部一部分在關機狀態下要保持工作的芯片，如網絡通信接口 電源監控單元 系統時鐘等部分芯片使用；另一路經整流濾波，輸出輔助+12V電源，供給ATX電源內部TL494等芯片工作，為ATX電源主變換電路的啟動作準備。

2. 綜合供電接插件接口不同。ATX電源采用了20腳長方型雙排綜合插件向主板供電。

3.輸出電壓不同。ATX電源增加了3.3V +5V供電和一個PS-ON控制輸入端口，其中3.3V電壓主要為CPU PCI總線供電。

4.電源的啟動方式不同，ATX電源一般不設市電開關，而采用TL494脈寬控制芯片和LM339比較放大器作為其控制的核心。其特點是引用TL494第4腳的死區控制功能，當輔助電源工作時，一路輸出+5V到主板，另一路輸出+12V供給TL494電源，經過該芯片內部穩壓電路，由14腳輸出+5V，并和13 15腳相接，再經分壓電路到LM339電壓比較器的反向端，其反向端電壓約為4.5V.當PS-ON為+5V時，LM339輸出為高電平5V,TL494的8 11腳無輸出脈沖，主變換電路截止，電源處于休眠狀態。當PS-ON為0V時，輸出為0V,TL494的8 11腳有輸出脈沖，主變換電路開始工作。因此，我們不僅可以手動按下主機上的觸發按鈕開關使PS-ON為低電平啟動電源，還可以通過程序或鍵盤等其他方式使PS-ON為低電平啟動電源，從而使ATX電源具有遠程控制功能。
