包括插頭的型號、相應插針的代號或電纜引線的顏色與代號。

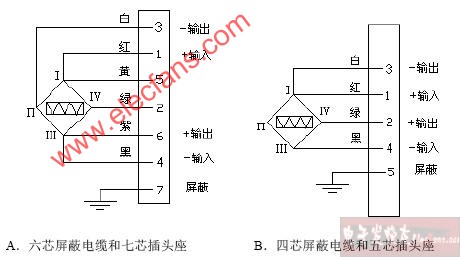

電氣連接方式規定如圖1
A．六芯屏蔽電纜和七芯插頭座???????????????????????
圖1 電氣連接方式示意圖
六芯屏蔽電纜和七芯插頭座接線圖
- 電纜(57610)
- 插頭(25670)
