有源瞬變高壓保護器

絕大多數電子系統需要過壓、電池反接和瞬變保護。這些強干擾會降低系統性能、使功能失常、甚至損壞電子部件。例如，在汽車電子系統中，電子模塊是由汽車電池直接或間接供電的，即便在正常工作條件下也會產生各種電氣干擾，并通過導線以傳導、耦合和輻射方式影響各模塊中的電子部件。干擾源包括點火系統、電機、開關抖動以及“負載泵”效應(即直流馬達工作時切斷電源所產生的電壓)等。負載泵效應可持續幾百毫秒，電壓超過100V。另一個危害是汽車起動時，起動器會讓電源電壓從12V突然降至5V，至少能持續數十毫秒，使電子系統瞬時不能工作。最后，一些誤操作，比如電池接反了，也是要考慮到的。

　　標準分立器件

　　在電路板一級，用來箝制電壓的常用器件有：

　　·壓敏電阻(Varistor)：壓敏電阻是一種非線性電阻元件，電阻值隨電壓而變，在高于某個阻值時，電阻突然降低，從而使過電壓箝位在一定值。它的功能類似于兩個背靠背的穩壓二極管，因而能箝制正電壓，也能箝制負電壓。外面用環氧樹脂包封。由于它的突波承受能力取決于它的物理尺寸，因而有可能獲得較高的浪涌電流值，但在接近擊穿電壓處漏電較大，且擊穿電壓隨流過的電流而稍有增加。還有一點要注意，壓敏電阻可靠性較差，易老化。嚴格地說，它是一次性使用的，因?yàn)槭艿竭^(guò)壓沖擊后，其內部結構發生不可逆的變化。

　　·瞬變電壓抑制二極管(TVS)：這是一種在穩壓二極管基礎上發展起來的產品。當TVS管兩端經受瞬間的高能量沖擊時，它能以極高速度使其阻抗驟然降低，同時吸收一個大電流，將其兩端間電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。TVS的電路符號與普通穩壓二極管相同，它的正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。由于它具有響應時間快、瞬態功率大、漏電流小、箝位電壓較易控制、體積小等優點，目前已廣泛地使用。

　　傳統保護電路

　　一種簡單而又經濟實用的保護敏感電路的方法如圖1(a)所示，即在負載處并聯一個箝位元件，如TVS二極管，前面再串聯一個保險絲。TVS二極管能將瞬變過壓箝制在擊穿電壓;對瞬變反向電壓或穩態負電奪，TVS偏置在正向，限制在1V以下，從而也保護了下游電路。如果正向或反向電壓持續時間過長，保險絲將被燒毀。

　　為了使電路能連續地工作，可用一個二極管來替代保險絲，變成圖1(b)形式。串聯的二極管D1能防止電池接反而損壞電路元件，也能保護大于TVS二極管D2擊穿電壓的脈沖過壓對器件可能造成的損害，這時相當于串聯了一個限流二極管。請注意，D1的反向擊穿電壓應大于最大可能的負瞬變電壓。

　　出于體積小、功耗高的考慮，在電路板面積有限、電路元件對正、負過壓有一定容限的應用，也常用壓敏電阻來替代TVS二極管D2，如圖1(c)。對于正、負過壓脈沖，只要大于它的擊穿電壓，都能起到保護作用。

　　上述電路明顯地存在不足之處。對圖1(a)，反向過壓不能太大，持續時間不可過長，激增的電流增加了功耗。其次，TVS二極管在大于擊穿電壓處也顯示出一定的內阻，而在靠近擊穿電壓處也顯示一定的內阻，而在靠近擊穿電壓處存在漏電流，增加了設計參數選擇的難度，一般來說，為了使最大過壓盡可能地低，TVS二極管的擊穿電壓盡可能地選擇與最高穩態電壓接近，而漏電流會增加電路準靜態電流。

　　對圖1(b)，在正常工作下，D1存在0.7V 左右的電壓降。電壓降意味著功耗，尤其是高功率電路，如音頻系統，工作電流高達10A，其功耗就十分驚人。電壓降還降低了工作電壓，會造成某些電路工作的不穩定。

　　對圖1(c)電路，盡管壓敏電阻價格低廉，但它的漏電，反向擊穿特性和可靠性都不如TVS二極管，在要求較高的電子電路中使用是不合適的。

　　有源瞬變保護器件

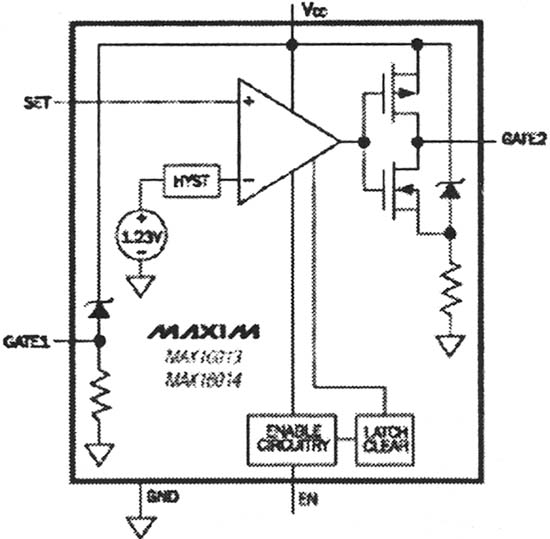

　　基于以上的分析，表明分立器件有其自身難以克服的缺陷，對于目前要求低準靜態電流、低壓工作、電池接反和過壓保護的應用，有源保護器是不錯的選擇，例如Max16013-16014。這是一種超小型、低功耗器件，可在5.5V至72V較寬的電源電壓范圍下工作(圖2)。它用兩個MOS開關二極管來替代二極管，具有更佳的性能;內部還設有高壓比較器來監視欠壓、過壓狀態，比較器有開漏極輸出，能處理高達72V的電壓。

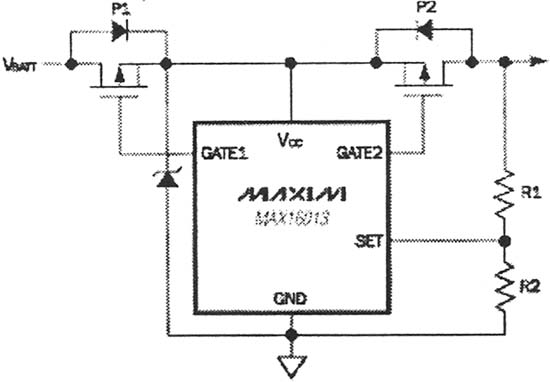

　　電路的工作原理也是十分簡單的(圖3)。器件監測輸入電壓，控制兩個外接p-FET開關來隔離負載。外接MOS開關二極管在5.5V與設定的上限值之間通導，并由SET引腳處電阻分壓器調整在20V與28V間工作電壓。在故障狀態下，F(xiàn)ET P2可按兩種不同方式工作。在第一種方式，P2以一個可調整的瞬變電壓抑制器工作，將輸出電壓穩定在最大允許的過電壓，在提供過壓保護的同時連續地工作。在第二種方式，P2簡單地用作一個開關，在持續的過壓狀態下切斷電路，從而使高壓不致?lián)p壞下游的器件。按SET引腳處電阻分壓器連接在輸入或輸出，就可選擇工作方式。

　　FETP1替代上面的串聯二極管，對電池接反進行保護，在正向偏置狀態下是通道的，在負壓時立即斷開，此外，器件還有一個EN引腳，在休眠狀態下斷開所有負載，將準靜態電流降低至最小值。

　　結語

　　傳流器件簡單實用，在一些要求不高的應用中廣泛使用。而對近代更復雜的電子系統，就得使用有源過壓保護器件。有源器件的優點是不言而喻的。對TVS二極管或壓敏電阻，在負載泵條件下，由于其內阻大且V-I上升特性，下游電路要面對暫時的較高電壓(通?？蛇_(dá)45V)，而有源保護器可用電阻分壓器將輸出電壓限制在某個電平。

　　其次，用FET開關來替代普通二極管，將正向壓降降低至幾個毫伏量級，極大地減少了功耗，簡化了冷卻裝置，降低了成本，也使低輸入電壓工作更加穩定。

　　還有一點，上面亦已提及，有源器件有一個EN引腳，在休眠狀態下可讓器件處于不工作狀態。進一步減少了準靜態電流。(東華)
