電力變換裝置中短路保護電路的設計

摘要：為了使電力變換裝置能夠安全可靠地工作，在分析其短路保護設計方法的基礎上，給出了幾種實用的電流保護電路，并對其工作機理進行了詳盡的剖析，以便變通使用。

關鍵詞：電力變換；過流保護；短路保護；軟關斷；降低柵壓保護

0??? 引言

??? 由于電力變換裝置均工作在大功率環境中，過流和短路是不可避免的。為了確保電力變換裝置安全可靠地工作，有效的電流保護設計是必須的。而過流相對于短路對變換裝置的危害要小，再加上各種資料對過流保護介紹得比較多，故在此主要討論電力變換裝置中的短路保護的設計。

??? 現代電力變換裝置均采用大功率半導體開關器件，其所能承受的電流過載能力相對于旋轉變流裝置要低得多，如IGBT一般只能承受幾十個μs甚至幾個μs的過載電流，一旦短路發生就要求保護電路能在盡可能短的時間內關斷開關器件，切斷短路電流，使開關器件不致于因過流而損壞。但是，在短路情況下迅速關斷開關器件，將導致負載電流下降過快而產生過大的di/dt，由于引線電感和漏感的存在，過大的di/dt將產生很高的過電壓，而使開關器件面臨過壓擊穿的危險。對于IGBT，過高的電壓又可能導致器件內部產生擎住效應失控而損壞器件。因此，必須綜合考慮和設計電力變換裝置短路保護，以確保電流保護的有效性。

1??? 短路保護電路的設計

??? 由于IGBT綜合了場效應管輸入阻抗高，驅動功率小和雙極晶體管電壓容量大，電流密度高的優點，而成為了現代電力變換裝置中使用最廣泛的一種開關器件，下面以其為保護對象進行討論。

1.1??? 過流信息檢測

??? 為了實現IGBT的短路保護，必須進行過流檢測。適用于過流檢測方法，通常是采用霍爾電流傳感器直接檢測IGBT的電流I_c，然后與設定的閾值進行比較，用比較器的輸出去控制驅動信號的關斷；也可以檢測過流時IGBT的集射極電壓V_ce，因為管壓降含有短路電流的信息，過流時V_ce將增大，且基本上與I_c呈線性關系，故檢測過流時的V_ce并與設定的閾值進行比較，用比較器的輸出控制驅動電路的關斷，也可完成過流保護。

1.2??? 降柵壓軟關斷半導體開關器件

??? 在短路電流出現時，為了避免關斷IGBT時di/dt過大形成過電壓，導致IGBT失控或過壓損壞，通常采用降柵壓的軟關斷綜合保護技術。即在檢測到過流信號后首先是進入降柵壓保護，以降低故障電流的幅值，延長IGBT承受過載電流的時間。在降柵壓動作后，設定一個固定延遲時間以判斷故障電流的真實性，如在延遲時間內故障消失則柵壓自動恢復；如故障仍然存在則執行軟關斷，使柵壓降至0V以下，最終關斷IGBT。采用降柵壓軟關斷綜合保護技術可使故障電流的幅值和下降率以及過電壓都受到限制，使IGBT的運行軌跡處于安全區內。

??? 在設計降柵壓軟關斷保護電路時，要正確選擇降柵壓的幅度和速度。如果降柵壓幅度較大（如7.5V以上），則降柵壓的速度就不要太快，一般采用2μs左右的下降時間。由于降柵壓幅度大，集電極電流已經較小，則封鎖柵極可快些，不必采用軟關斷。如果降柵壓幅度較?。ū热?V以下），則降柵速度可快些，而封鎖柵壓的速度必須慢，即采用軟關斷，以避免產生過高的過電壓。

1.3??? 降頻“打嗝”的保護

??? 在大功率負載中為了使電源在短時間的短路故障狀態下不中斷工作，又能避免連續進行短路保護產生熱積累而損壞IGBT，可采用使工作頻率降低的方法形成間歇“打嗝”的保護，待故障消除后又恢復正常工作。降頻“打嗝”的保護并非每個保護電路都必需。

2??? 幾種實用的IGBT短路保護電路及工作原理

2.1??? 利用短路時V_ce增大實現的短路保護電路

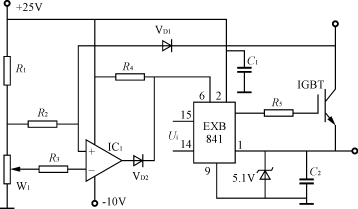

??? 圖1是利用IGBT短路時V_ce增大的原理實現保護的電路，專用于EXB841驅動電路。如果發生短路，含有IGBT過流信息的V_ce不直接送至EXB841的IGBT集電極電壓監視腳6上，而是快速關斷快速恢復二極管V_D1，使比較器IC₁（LM339)的V＋電壓大于V－電壓，比較器輸出高電平，由V_D2送至EXB841的腳6，啟動EXB841內部電路中的降柵壓及軟關斷電路，低速切斷電路慢速關斷IGBT，既避免了集電極電流尖峰損壞IGBT，又完成了IGBT短路保護。該電路的特點是，消除了由V_D1正向壓降隨電流不同而引起關斷速度不同的差異，提高了電流檢測的準確性，同時，由于直接利用EXB841內部電路中的降柵壓及軟關斷功能，整體電路簡單可靠。

圖1??? 利用過流時IGBT的V_ce增大實現的短路保護電路

2.2??? 利用電流互感器實現的短路保護電路

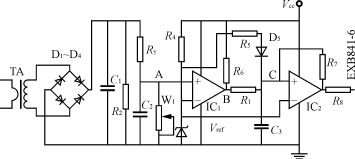

??? 圖2是利用電流互感器實現過流檢測的IGBT短路保護電路。其中電流互感器TA的初級串接在IGBT的集電極電路中，次級感應的過流信號經整流后送至比較器IC₁的同相輸入端，與反相端的基準電壓V_ref進行比較，IC₁輸出V_B至具有正反饋的比較器IC₂的同相輸入端C點，由IC₂的輸出經R8接至EXB841的腳6上。不過流時，IC₁的V_A小于V_ref，輸出V_B為低電平約0.2V，經R₁送到IC₂比較器的同相端C形成V_C，因此時V_C小于V_ref，IC₂輸出為低電平，EXB841正常工作。當出現過流時，電流互感器檢測到的整流電壓將升高，V_A大于V_ref，V_B為高電平，由R1給C3充電，經一定的延時后，V_rC將大于V_ref，IC₂輸出高電平，EXB841保護電路工作，使IGBT降柵壓軟關斷。IGBT關閉后，電流互感器初級無電流流過，使V_A又小于V_ref，V_rB又回到0.2V左右，C₃經R₁放電，當V_C小于V_ref時，IC₂輸出低電平，電路重新進入工作狀態。如果過流繼續存在，保護電路又恢復到原來的限流保護工作狀態，反復循環使EXB841的輸出驅動波形處于間隔輸出狀態，使IGBT輸出電流有效值減小，達到保護IGBT的目的。電位器W1用于

圖2??? 利用電流互感器實現的短路保護電路

??? 調整IC₁比較器過流動作閾值。電容器C₃可經D₅和R₅快速充電，經R₁慢速放電，只要合理地選擇R₁，R₅和C₃的參數，可實現EXB841比較快關閉IGBT而較慢恢復IGBT。正反饋電阻R₇保證IC₂比較器具有遲滯特性，和R₁和C₃充放電電路一起，保證IC₂輸出不致于在高、低電平之間頻繁變化，使IGBT頻繁開通、關斷而損壞，提高了電路的可靠性。

2.3??? 利用短路V_ce和電流互感器過流檢測同時實現的短路保護電路

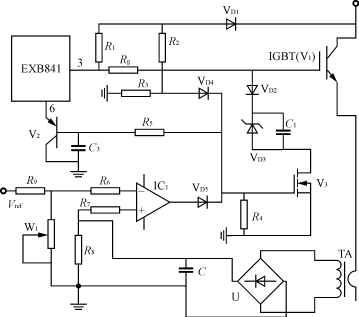

??? 圖3是利用IGBT過流集電極電壓檢測和電流互感器過流檢測同時實現的短路保護電路。當負載短路（或IGBT因其它故障過流）時，IGBT的V_ce將增大，V_D1關斷，導致由R₁提供的電流經R₂和R₃分壓器提供的電壓，使V₃導通，從而使IGBT柵極電壓由V_D3所限制而降壓，限制了IGBT峰值電流的幅度，該電壓同時經R₅及C₃延遲使V₂導通，送去軟關斷信號。為了提高短路保護電路的可靠性，圖3電路還增加了短路電路檢測保護，它是由電流互感器TA，整流橋U和IC₁等組成，短路發生時經電流傳感器TA檢測出短路電流信號，使比較器IC₁輸出高電平，該高電平一方面使V₃管導通，完成IGBT的降柵壓保護，另一方面由V₂導通進行IGBT軟關斷保護。

圖3??? 利用短路V_ce和過電流檢測同時實現的短路保護電路

2.4??? 具有降柵壓軟關斷及降低工作頻率的綜合短路保護電路

??? 圖4是一具有降柵壓軟關斷及降低工作頻率的綜合短路保護電路。

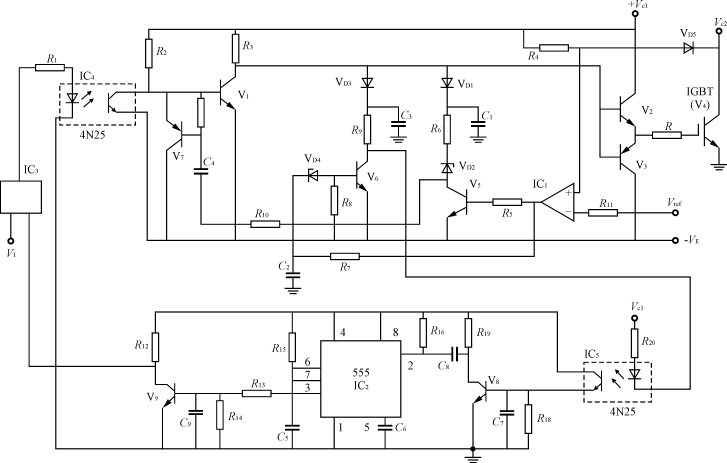

圖4??? 具有降柵壓軟關斷及降低工作頻率的綜合短路保護電路

??? 正常工作時，驅動輸入信號V_i為低電平，光耦IC₄不導通，V₁及V₃導通，輸出負驅動電壓V_E，IGBT（V₄）關斷；當驅動輸入信號V_i為高電平時，光耦I(lǐng)C₄導通，V₁截止而V₂導通，輸出正驅動電壓V_C1，功率開關管IGBT導通。發生短路故障時，IGBT集電極電壓V_ce增大，由于V_D5截止導致比較器IC₁輸出高電平，V₅導通，由VD2限壓實現對V₂降柵壓，從而實現了IGBT軟降柵壓保護，V₂降柵壓幅度由穩壓管V_D2決定，軟降柵壓時間由R₆和C₁決定約為2μs。IC₁輸出的高電平同時經R₇對C₂進行充電延時約5～15μs后，C₂上電壓達到穩壓管V_D4的擊穿電壓，V₆導通。V₆導通后，一方面使光耦I(lǐng)C₅導通啟動降頻過流保護電路工作，另一方面由R₉和C₃形成約3μs的軟關斷柵壓，完成對IGBT軟關斷柵壓保護。

??? V₅導通時，V₇經C₄和R₁₀電路形成的基極電流導通約20μs，在降柵壓保護后將輸入驅動信號閉鎖一段時間，不再響應輸入端的關斷信號，以避免在故障狀態下形成硬關斷過電壓，使驅動電路在故障存在的情況下能執行一個完整的降柵壓和軟關斷保護過程。

??? 降頻過流保護電路主要由時基555電路（IC₂），光耦I(lǐng)C₅，V₈和V₉三極管等組成。V₆導通時，光耦I(lǐng)C₅導通，時基電路IC₂的觸發腳2獲得負觸發信號，555腳3輸出高電平，V₉導通，IC₃與門被封鎖，封鎖時間由定時元件R₁₅和C₅決定（約1.2s），使工作頻率降至1Hz以下，驅動器的輸出信號將工作在所謂的“打嗝”狀態，避免了發生短路故障后仍工作在原來的頻率下，而頻繁進行短路保護導致熱積累而損壞IGBT。只要故障消失，電路又能恢復到正常工作狀態。

2.5??? 具有檢測高頻交流電流短路的保護電路

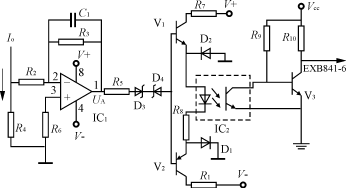

??? 該電路如圖5所示。R4為輸出電流取樣電阻，電路正常工作時，IC1的輸出電壓UA不足以使D₃（9.1V）或D₄（9.1V）擊穿導通，V₁和V₂均不導通，IC₂不工作，V₃導通輸出低電平，EXB841驅動電路正常工作。如果電路有過流現象出現時，假定發生在正半周，IC₁輸出的UA為負電壓，使得D₃擊穿，D₄導通，V₂導通，電流經D₂，R₈，V₂，R₁，使光耦I(lǐng)C₂導通，輸出過流信號，V₃截止輸出高電平。若負半周過流發生，IC₁輸出UA為正電壓，使D₄擊穿，D₃導通，V₁導通，電流經R₇，V₁，R₈和D₁，使IC₂通電工作，V₃截止輸出高電平。當V₃截止輸出高電平時，啟動EXB841內部短路降柵壓軟關斷電路工作，完成對IGBT的保護。這樣，只要電路有過流現象發生，保護電路就會立即動作，對電路進行有效地保護，防止損壞IGBT。該電路對低頻交流電路和直流電路短路電流保護同樣有效。由于PN結穩壓值隨溫度升高而升高，而PN結正向?qū)ㄖ惦S溫度升高而降低，故D3及D4反向串聯具有良好溫度補償作用，使電路熱穩定性相當好。

圖5??? 具有檢測高頻交流電流短路的保護電路

3??? 結語

??? 對電力變換裝置的短路保護至關重要，應針對不同的變換模式和變換拓撲，進行短路保護的設計，以確保短路發生時保護電路能有效地達到保護的目的。還須指出的是，由于電力變換裝置工作在大功率下的惡劣環境中，各種突發故障隨時都有可能發生，只有電流保護是遠遠不夠的，還需要有防浪涌的軟啟動、過欠壓、過熱、缺相等保護，以組成完善的保護系統，只有這樣才能確保其安全運行。
