UPS監控軟件設計??

摘要：設計了一個UPS監控軟件，以監視UPS的實時狀態，控制UPS進行保護和切換的參數、診斷和開關排程等。

關鍵詞：UPS；監控軟件

1? UPS監控軟件的功能

??? UPS監控軟件的作用是用來監視和控制UPS。其中，監視功能是給一般用戶使用的，而控制功能是給具有特權用戶使用的。對于一般用戶只能讀取電源事件和數據信息，供用戶分析、判斷UPS故障用；對于具有特權的用戶，就可以對被監控的UPS進行診斷、測試、配置參數等操作。具體來說，有以下幾個方面：

??? 1）各種圖形用戶界面顯示UPS的輸入電壓、輸出電壓、輸入頻率、輸出頻率、電池電壓、輸出電流等參數，以掌握當前UPS的實時狀態；

??? 2）可查看UPS的事件日志和數據日志，全面分析電源的歷史狀況；

??? 3）靈活的事件管理與告警方式，以便系統管理員或用戶采取相應的應急措施；

??? 4）無人值守時發生嚴重電源故障情況下的文件自動保存并關閉系統，使已做的工作不會因電源故障丟失；

??? 5）可對UPS的運行參數和關機參數進行設置；

??? 6）可預定UPS的關機、重啟和測試計劃；

??? 7）中、英文界面，能適應各種主流操作系統。

2? 監控平臺的設計

2.1? 監控界面設計

??? 如果要實現UPS的監控功能，很明顯，一個窗體是不能滿足要求的，必須采用多窗體界面。為了程序能同時打開多個文件，使用多文檔界面MDI(Multiple Document Interface)編程。MDI是指在一個窗體中能夠建立多個子窗體的操作界面，它允許程序同時顯示多個文檔，每個文檔顯示在它自己的窗口中。文檔或子窗口被包含在父窗體中，父窗口為應用程序中所有的子窗口提供工作空間。在運行時，子窗體顯示在MDI窗體工作空間之內（其區域在父窗體邊框以?xún)?nèi)及標題與菜單欄之下）。當子窗體最小化時，它的圖標顯示在MDI窗體的工作空間之內，而不是在任務欄中。圖1為該監控平臺的主窗體。

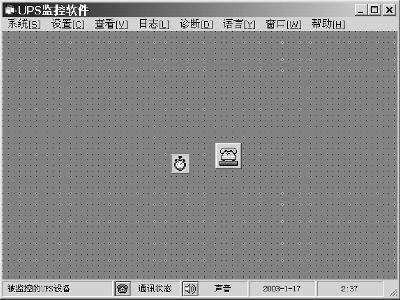

圖1? UPS監控界面平臺主窗體

??? 由于該軟件的設計得到了（溫州）中國鴻寶電源有限公司的大力支持，為了表示感謝，在該軟件的運行前先顯示該公司的標志畫面，也就是給該軟件添加一個程序封面。程序封面的設計有2種方法：多窗體編程方法和隱藏控件方法。前者是在程序封面窗體上放置一個時間控件，待設定的時間后自動關閉封面切換到主窗體，為了能夠人為地切換封面和主窗體，可在封面窗體鼠標單擊事件中增加相應的代碼；后者是在程序運行時使用Visible屬性，首先，將主窗體上的全部控件隱藏，然后，在主窗體內進行程序封面的演示，延時一定時間后再恢復所有控件的顯示，如果主窗體內的控件很多，可以將這些控件設計在一個容器控件上，這樣只要設置該容器控件的Visible屬性即可。

??? 由于UPS監控軟件適合兩種用戶，所以接下來的是登錄窗體和注冊窗體的設計。為了用多種圖形界面顯示UPS的實時狀態，該軟件設計了4種窗體專門用來顯示UPS的運行參數及其狀態。在數據日志中，用戶可以自由設定歷史數據存儲周期，并借助數據列表回放UPS的運行狀態，分析UPS的某一次異常事件，全面了解UPS的運行狀態與走勢。另外，還有事件日志、計劃任務、事件及其反映、遙控、UPS運行參數和關機參數設置等窗體?？勺灾髟O(shè)置UPS的運行計劃，檢測計劃系統可按用戶事先選定的項目以一定周期進行自檢，同時，系統還可按用戶的需要預約UPS的開機、關機時間。

??? 根據上述監控軟件的功能，可以設計該監控平臺的菜單結構如圖2所示。

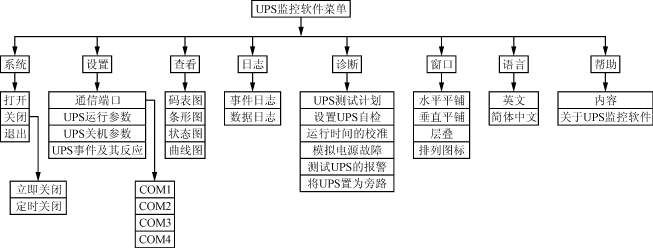

圖2? 監控界面平臺的菜單結構

2.2? 軟件實現

??? 該軟件包含2個部分：數據庫部分和應用程序部分。在本程序里面，將使用Microsoft Access 2000來建立數據庫，使用VisualBasic6.0來編制應用程序。數據庫部分包含3個表格：用戶表，事件日志表和數據日志表。用戶表中包含該用戶的帳號，密碼和用戶類型；事件日志表中包含日期，時間，事件描述，事件處理等各項內容；數據日志表中包含日期，時間和UPS的主要運行狀態參數。

??? 要使用該軟件必須輸入用戶名和密碼，軟件根據數據庫中的資料判斷該用戶的注冊類型，決定該軟件的使用權限。如果沒有這個用戶，則請求用戶注冊成為新用戶。用戶注冊時，要填寫一些必要的個人信息，如果該注冊名已經存在，系統將要求采用其它的用戶名重新注冊，保存后存放到用戶表中去。只有系統管理員級別的用戶才能使用該軟件的所有功能，一般用戶只能使用該監視方面的功能。

??? 電源監控軟件開發的關鍵環節是如何實現計算機串并口與電源設備的通信(即計算機采集電源設備送出的狀態信號,經分析處理后在終端上顯示或發出控制信號送往電源設備)，而最簡單的信息傳送方式就是使用串行通信。VB中提供了一個重要的通信控件：MSComm。在本程序中使用到該軟件的5個重要屬性：CommPort，Settings，PortOpen，Input，Output。Settings屬性設置為“1200，N，8，1”。PortOpen屬性使用前必須打開，用完后必須關閉。圖3是該監控軟件的主流程圖。

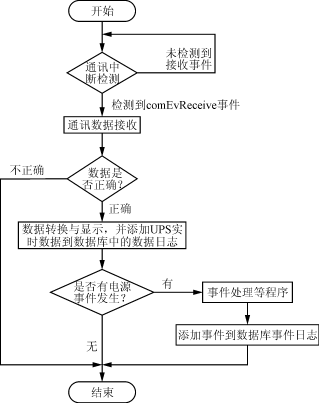

圖3? 上位機監控軟件主流程圖

??? 該軟件包含對30多種電源事件的處理，處理的方式有：通知系統管理員，執行命令文件，發送電子郵件或傳呼信息給指定的用戶報警，在嚴重的情況下執行文件自動保存后關閉系統。這里主要通過調用系統的API函數來實現。實際上，在整個軟件的編寫過程中，很多子程序都用到了相應的API函數調用。使用Windows API，可以訪問常用代碼庫，使用通過測試的和認證過的代碼，獲得跨平臺的兼容性，得到一個更小巧的應用程序。

??? 該軟件通過輸出電流來推算負載百分比，而蓄電池的電壓可以反映電池的剩余容量，所以程序通過測量電池電壓并查表來近似推算蓄電池的剩余容量。并通過當前輸出電流和計算得到的電池剩余容量估算出電池的剩余放電時間，再根據得到的剩余放電時間來決定是否需要進行計算機的自動保存操作。如果自動存檔時，檔案未賦予文件名，軟件以temp格式暫存或離開，供電系統正常后，用戶還可查看上次關閉Windows時關閉的應用程序名稱和儲存的檔案。

??? 由于該軟件要適應各種主流操作系統，如Win9X和Win2000。當文件自動保存后，要退出操作系統，安全關機。這時，要注意兩類操作系統的區別。在Win9X中退出操作系統，只需調用一個底層的API函數ExitWindowsEx（）就可以了，但是Win2000用的是NT的內核，Windows NT不象Win9X和DOS那樣可以隨意進行底層的操作，它非常注重系統每個進程的權利（這也是為什么Win9X和DOS底下病毒成災的原因），在Win2000下，要退出操作系統，必須賦予它足夠的權限。圖4是關機子程序流程圖。

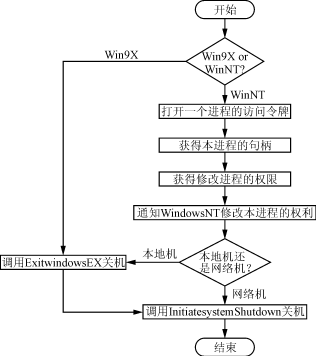

圖4? 關機子程序流程圖

??? 為了繪制UPS各個運行參數的實時平滑曲線，得到掃描的效果，本程序中使用了一個重要的API函數BitBlt。在主窗體的菜單中，“窗口”主菜單在設計時，選取“顯示窗口列表”項。這樣，不用編寫任何代碼，“窗口”主菜單下就會自動顯示MDI窗體的已打開子窗體的列表。其它子菜單的程序也很簡單，只需調用MDIForm對象的Arrange方法就可以了?！罢Z(yǔ)言”菜單下的“英文”或簡體中文，編程的思路和過程是一樣的，只不過是做做翻譯工作而已。對于菜單中的“關于UPS監控軟件”，主要是獲得注冊表中的一些系統信息，Visual Basic開發軟件本身也帶有這方面的例示窗體和源代碼，可以根據需要作相應的改變。

3? 結語

??? 該軟件在Windows98和Windows2000下調試通過，其功能也基本上能滿足一般UPS監控系統的要求。不過，程序運行時總覺得不是很流暢，這是因?yàn)楫?dāng)一個窗體界面的設計中要容納多張圖片和多個控制時，將出現窗體顯示速度明顯變慢的現象。為此，將“界面設計窗體”和“功能實現窗體”分開處理，基本可以解決這一問題。即在設計時根據需要設計漂亮的界面，但是在全屏運行時將該界面復制到剪貼板上，然后將其作為一張圖片粘貼在功能實現窗體的背景上。這樣，從外觀上看效果相同，但是顯示速度明顯加快。不過，不可避免地增加了程序本身的存儲容量。
