欠壓與過壓檢測器MC3425的應用??

摘要：介紹欠壓、過壓檢測器MC3425的性能及其在欠壓、過壓檢測電路的典型應用。

關鍵詞：欠壓；過壓；檢測器；應用

Application of Under- voltage and Overvoltage Detector MC3425

LIN Zhan- jiang, LIN Peng?

Abstract:The performance of under- voltage and overvoltage detector MC3425,and its typical application in the under- voltage,overvoltage detection circuit are introduced.

Keywords:Under voltage; Overvoltage; Detector; Application

1? 引言

??? 無論是在以微處理器（MPU）或單片機（MCU）為基礎的系統，還是在各類電子儀器儀表，家用電器產品中，欠壓、過壓檢測器主要用來監視系統的供電電壓。當供電電壓過低或過高時，均輸出一個控制信號以啟動相關保護電路。避免系統部件產生損壞，確保其正常運行。

??? MC3425是個兼?zhèn)淝穳汉瓦^壓兩種檢測功能的電源監測器，它由欠壓檢測和過壓檢測兩個基本上獨立的通道組成。欠壓和過壓控制輸出的延遲時間可單獨調整。欠壓檢測通道的輸入比較器具有滯環特性，滯環的大小可由外部調整，它的控制輸出采用三極管集電級開路（即OC）輸出方式。過壓檢測通道的控制輸出腳具有較大的電流輸出能力，可直接驅動晶閘管。

2? MC3425引腳圖與主要特性

??? MC3425的引腳圖如圖1所示。

圖1? MC3425引腳圖

??? MC3425的主要特性如下：

??? 1）具有欠壓檢測和過壓檢測兩個功能；

??? 2）欠壓檢測比較器的滯環大小可外部調整；

??? 3）片內具有2.5V基準電壓；

??? 4）過壓控制輸出驅動能力可達300mA；

??? 5）欠壓指示輸出驅動能力可達30mA；

??? 6）欠壓和過壓控制輸出的延遲時間可單獨調整；

??? 7）工作電壓范圍：VCC=4.5～40V；

??? 8）工作環境溫度：TA=0～＋70℃。

3? 基本結構與工作原理

??? MC3425的結構框圖如圖2所示，框圖中的上半部分為過壓檢測通道，下半部分為欠壓檢測通道。過壓檢測通道的輸入比較器和輸出比較器的反相輸入端接內部2.5V基準電壓。過壓輸入比較器的同相輸入端（腳3）通過外接分壓電阻與被監視的供電電壓相連。當被監視的供電電壓（以下簡稱供電電壓）小于陷阱電壓值時，過壓檢測通道的輸入比較器輸出為低電平，它經過反相器進行倒相整形后為一高電平，使后面的三極管飽和導通，該三極管飽和導通將引起它后面的輸出比較器的輸出為低電平，因此，過壓控制輸出腳（腳1）無電流輸出。當供電電壓大于陷阱電壓值時，過壓檢測通道的輸入比較器輸出為高電平，該輸出經反相器進行倒相整形后為一低電平，使后面的三極管截止。該三極管截止時，過壓檢測通道的內部200μA恒流源向腳2的外接電容（接腳2與腳7間）充電，當該電容上的電壓大于內部基準電壓2.5V時，它后面的輸出比較器輸出為高電平，故過壓控制輸出腳（腳1）有電流輸出，該輸出可直接觸發外接晶閘管動作。腳2對腳7所接電容大小決定了從過壓發生（并維持過壓狀態）到腳1有控制電流輸出的延遲時間（以下簡稱過壓延遲時間）的長短。延遲時間tDLY與延遲電容CDLY的關系如圖3所示。

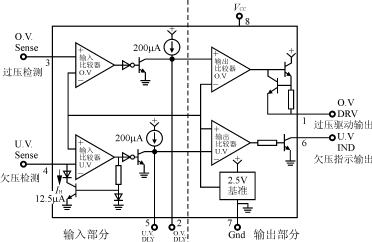

圖2? MC3425結構框圖

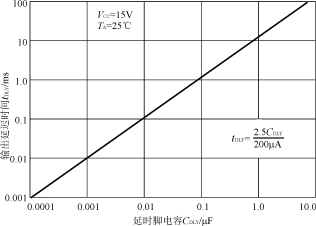

圖3? 延遲時間tDLY與電容CDLY的關系

??? 其計算公式為

??? tDLY===12500CDLY（1）

式中：Vref是內部基準電壓。

??? 欠壓檢測通道的工作原理同過壓檢測通道的工作原理類似，不再重述。

??? 下面僅說明欠壓檢測通道是如何實現滯環檢測功能的。如圖2所示，欠壓檢測輸入比較器的輸出端經過電阻、二極管和三極管與該比較器的反相輸入端（腳4）相連，當輸入比較器輸出為低電平時，反饋三極管截止，腳4的電壓僅取決于外接分壓電阻和被監視的供電電壓。當腳4的電壓低于2.5V時，欠壓檢測通道的輸入比較器的輸出為高電平，該輸出通過反饋三極管作用到輸入比較器的反相輸入端，使反饋三極管從腳4吸收電流IH（IH=12.5μA），從而得到作用于腳4的VH（稱滯環作用電壓），其計算公式為

???? VH=12.5·10－6·RH?? (V)?? （2）

式中：RH為腳4的外接電阻。

??? 欠壓輸出部分的工作過程與過壓輸出部分的工作過程一樣。

4? 應用示例

??? 圖4為具有一定延遲時間的過壓保護和欠壓指示電路，它的工作過程同3中闡述過的MC3425的工作過程相類似。

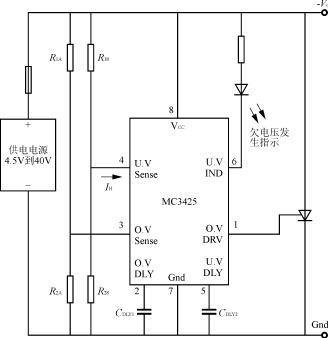

圖4? 具有過壓保護和欠壓指示功能的電源監視電路

??? 其中

??? VH=IH

??? VO(trip)=2.5V×

5? 結語

??? MC3425芯片是欠壓、過壓檢測器的專用器件，在使用該器件時，有些因素要重點加以考慮，如：延遲時間tDLY與延遲電容CDLY的線性關系，驅動輸出端和指示輸出端的飽和壓降隨輸出峰值電流的變化及供電電流隨供電電壓的變化等。以上因素如有明顯變化，將降低電路的技術指標，必須采取有效措施加以消除。
