USB充電器套件，又名MP3MP4充電器，輸入AC160-240V，50/60Hz，額定輸出：DC 5V

250mA（標簽貼紙為500mA，如果要長期輸出更大電流，請更換Q1為13003）。MP3和MP4在全國范圍大量流行，不過作為日常用品的充電器由于直接和220V高壓相連，具有故障率較高，容易損壞的特點，特別是買到那些不成熟的產品后，真是苦不看言。最后，受學校老師委托，我們聯系到了一款成熟量產的充電器套件，現在一同給廣大電子愛好者分享。

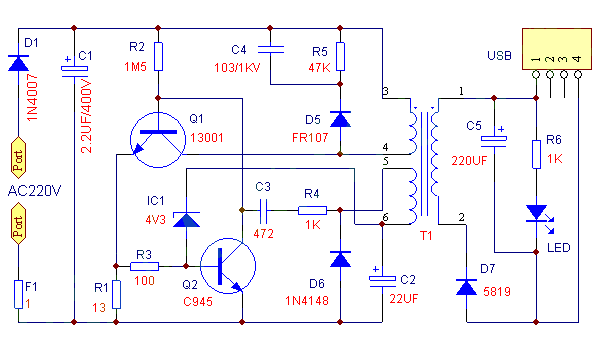

下面是對著實物繪制的電路原理圖：（電路板上有多種元件安裝方法，安裝請與原理圖、實物圖為準，PCB板上有些元件孔是不要安裝的，有些元件要裝在別的元件孔上，這點請注意！）

說明：為了簡化電路，達到學習目地，圖中用1歐的電阻F1起到保險絲的作用，用一個二極管D1完成整流作用。接通電源后，C1會有300V左右的直流電壓，通過R2給Q1的基極提供電流，Q1的發射極有R1電流檢測電阻R1，Q1基極得電后，會經過T1的（3、4）產生集電極電流，并同時在T1的（5、6）（1、2）上產生感應電壓，這兩個次級絕緣的圈數相同的線圈，其中T1（1、2）輸出由D7整流、C5濾波后通過USB座給負載供電；其中T1（5、6）經D6整流、C2濾波后通過IC1（實為4.3V穩壓管）、Q2組成取樣比較電路，檢測輸出電壓高低；其中T1（5、6）、C3、R4還組成Q1三極管的正反饋電路，讓Q1工作在高頻振蕩，不停的給T1（3、4）開關供電。當負載變輕或者電源電壓變高等任何原因導致輸出電壓升高時，T1（5、6）、IC1取樣比較導致Q2導通，Q1基極電流減小，集電極電流減小，負載能力變小，從而導致輸出電壓降低；當輸出電壓降低后，Q2取樣后又會截止，Q1的負載能力變強，輸出電壓又會升高；這樣起到自動穩壓作用。

本電路雖然元件少，但是還設計有過流過載短路保護功能。當負載過載或者短路時，Q1的集電極電流大增，而Q1的發射極電阻R1會產生較高的壓降，這個過載或者短路產生的高電壓會經過R3讓Q2飽和導通，從而讓Q1截止停止輸出防止過載損壞。因此，改變R1的大小，可以改變負載能力，如果要求輸出電流小，例如只需要輸出5V100MA，可以將R1阻值改大。當然，如果需要輸出5V500MA的話，就需要將R1適當改小。注意：R1改小會增加燒壞Q1的可能性，如果需要大電流輸出，建議更換13003、13007中大功率管。

C4、R5、D5起什么作用呢？T1變壓器是電感元件，Q1工作在開關狀態，當Q1截止時，會在集電極感應出很高的電壓，這個電壓可能高達1000伏以上，這會使Q1擊穿損壞，現在有了高速開關管D5，這個電壓可以給C4充電，吸收這個高壓，C4充電后可以立即通過R5放電，這樣Q1不會因集電極的高電壓擊穿損壞了，因此，這三個元件如有開關或者損壞，Q1是非常危險的，分分秒秒都可能會損壞。

給的大家收到貨后，先熟悉一下電路原理圖，分析一下原理，再測量一下各元件，最后再小心來裝配。

安裝注意事項：

安裝之前請不要急于動手，應先查閱相關的技術資料以及本說明，然后對照原理圖，了解印刷電路板、元件清單，并分清各元件，了解各元件的特點、作用、功能，同時核對元件數量。

注：Z1、D2、D3、D4，IC1本種組裝沒有配備，電路板是設計的多用途的，本套件只用到半波整流，只有一個1N4007整流，請大家不要自己多裝其它的二極管，參考圖中樣板做就行了，樣板已經測試過是OK的，在工廠做過的朋友就知道，工廠都是按照樣板生產的。

正確插入元件，按照從低到高、從小到大的順利安裝，極性要符合規定。對于手工安裝，元件應分批安裝。如此板先電阻→二極管→三極管→電容→變壓器→USB座

1、Q1、Q2千萬不要裝錯，Q1應選用耐壓500V以上具有開關特性的管子，Q2耐壓幾十伏就行了，Q2適合選放大特性好的管子，這兩種管子的管腳排列可能會不同常規，請以測量為準。

2、IC1、D6請千萬不要裝錯，同樣是玻璃封裝的二極管，一個是4.3V的穩壓二極管，一個普通二極管，其中IC1只是PCB板上的符號，二極管只占用兩個PCB元件孔。

3、1N4007、FR107、1N5819請不裝錯，1N4007是低頻二極管，F(xiàn)R107是高頻高壓二極管，1N5819是低電壓高頻肖特基二極管，都是不能裝錯位置的。（代換關系：FR107可以代替1N4007，反之則不行；而1N5819則不能用其它二極管代替，1N5819的導通電壓很低，相當于鍺管的導通電壓，因此，低電壓整流效率很高，如果一定要用其它二極管代替，則出輸出功率下載，發熱嚴重，效率變低。）

記?。篎R104(7)是高頻輸出整流二極管，1N4007才是電源整流二極管。

通電測試線路板：

仔細檢查線路板安裝無誤后，要通電試板時，可以在PCB板直接焊一個220V插頭線，為了安全起見，請大家先在電源串聯一個10W的白熾燈泡，以防止短路或者接錯，千萬注意安全，還有，元件一不小心就燒壞了，燒壞了需要再買才行。如果安裝無誤，用萬用表可以測得USB

1腳和4腳應有5V的電壓輸出，電源指示燈亮，確認電路板裝配無誤。
