采用MC68HC908LJl2的新型三相電能計量系統方案

電能計量系統是衡量電能消費數量的計量?jī)x器，其技術性要求很高。它既要求能精確計量，更要求能穩定工作，并能保證長期高度的可靠性。目前，由于近年來能源的日益緊張，電力供應時常出現短缺現象，各地紛紛采取了各種應對措施，很多地區不約而同地出臺了峰谷分時電價和避峰電價政策，因此，多費率表市場需求進一步加大，尤其是大工業用戶，對三相多費率表的需求快速增長。另外，隨著現代電子產業和電力系統的不斷發展，電能計量系統正在向智能化、多功能的方向發展，可以測量多種參數，并可實現自動抄表、分時費率、實時費率、預付費等多種功能的測量電路和集成化、模塊化已成為未來發展的趨勢。本設計中的電能計量系統正是基于這一背景，集檢測、計量、控制、存儲、顯示、通信等模塊于一身，并且可實現峰谷分時的復費率計量。

??? 1 電能計量系統的總體設計方案

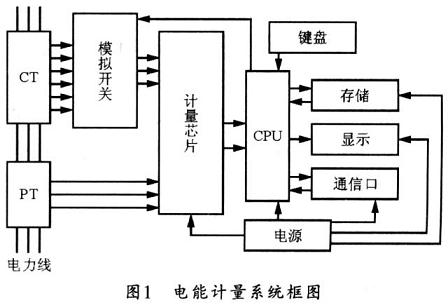

??? 電能計量系統最重要的功能是精確測量各種電能參數，如電壓、電流、有功功率、無功功率、頻率、功率因數、欠壓和斷相檢測、諧波分析等。本系統采用專用計量芯片來檢測電信號，同時配以CPU編程來實現多種功能。系統主要由檢測、計量、控制、存儲、顯示、鍵盤、通信接口和電源等部分組成。系統總體框圖如圖1所示。其中，檢測部分由精密電流互感器、電壓互感器和外圍處理電路組成，可將得到的電流、電壓、頻率、相位等實時數據輸入到計量芯片中。計量芯片通過對各個輸入信號進行計量，可將計量得到的各種電能參數輸入到控制部分(即CPU中)，然后由CPU中的程序決定它將那些參數經過處理后送到存儲器中儲存，同時送到顯示部分進行顯示。顯示部分采用高品質液晶顯示模塊，可顯示4行，每行20個字符。如果需要實現分時費率的功能，則可以在編程時將各時段的電價編入程序中，然后通過實時時鐘測量時間，以確定此時段的電價并加以分時計費。通信接口采用RS-485通信模塊來和上位機進行通信，本系統采用MAX4872芯片，該芯片為單一+5 V電源供電，有8個引腳而且使用簡單、方便。如果通信接口接到電力線上位機的命令，則將命令傳輸?shù)紺PU，再根據命令將電能參數傳送到上位機，這樣便可以實現自動抄表和遠程控制等功能。
??? ?

??? 2 芯片選擇
??? 基于性能和成本等方面的考慮，作為電能計量系統核心部件的單片機可選擇飛思卡爾半導體公司的MC68HC908LJl2。MC68HC908IJl2是一款適用于電能計量設計的8位MCU，是基于HC08架構的通用器件，具有12K字節的Flash存儲器、512字節的RAM，以及一個紅外通信接口、一個串行外設接口、一個AD轉換器、8個鍵盤輸入中斷和一個LCD驅動器模塊。電能計量芯片可選擇三相電能計量芯片ATT7022B。ATT7022B是一款高精度且功能強大的多功能防竊電基波諧波三相電能專用計量芯片，該芯片適用于三相三線和三相四線應用，而且使用十分方便。ATT7022B內部的電壓檢測電路可以保證加電和斷電時正常工作，它提供有一個SPI接口，可以方便地與外部MCU之間進行計量參數以及校標參數的傳遞。存儲器則可采用帶有SPI接口的鐵電存儲器FM33256。FM33256是Ramtron公司推出的一款帶高速串行SPI接口且內含F(xiàn)RAM處理器的外圍系列產品，它在小型封裝中整合了非易失性FRAM，能降低成本、減小電路板空間并支持以處理器為基礎系統的常用功能，非常適合用于先進的多功能電能表。

??? 3 系統電路

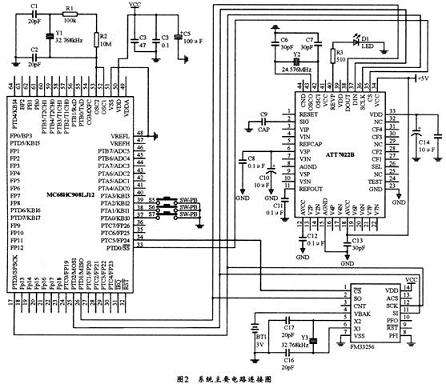

??? MC68HC908IJl2與ATT7022B、FM33256的通信可通過SPI接口進行。SPI接口(即串行外圍設備接口)是一種時鐘和數據同步的串行接口，共使用四個引腳：CS、SCLK、DIN、DOUT，芯片通過它可以與任何具有SPI接口的其它芯片直接相連。FM33256和ATT7022B都需要與單片機MC68HC908IJl2相連，因此，這三種芯片都帶有SPI接口。由于SPI接口能支持多個器件掛在同一個總線上，并通過片選信號區分每一個器件，因此，F(xiàn)M33256和ATT7022B都可通過SPI接口與單片機MC68HC908LJ12相連，并將MC68HC908LJ12的PTC5引腳與FM33256的片選端相連接，以實現片選。具體的連接電路如圖2所示。FM33256內部集成的實時時鐘RTC包括一個32．768 Hz的晶振、時鐘分頻器和供用戶訪問的寄存器系統。它由晶振提供時基信號以獲得時間，其內其部的靜態寄存器可為用戶提供對時間的讀寫訪問，寄存器包括秒、分、時、星期、日、月、年。時間寄存器則可通過位于00H的R、W位與時間內核同步。R位用于讀時間，將R位從0改變?yōu)閘時，時間信息從內核傳入保持寄存器以供用戶讀取，如果R位被設置時，內核時間更新正在進行，那么在時間更新結束才能裝載用戶寄存器，同時用戶寄存器將被凍結而不能更新，直到R位重新設置為0。W位用于設置新的時間值，設置W位為1將使用戶寄存器凍結。將它清除為0可使用戶寄存器中的值裝載進時間內核。在實際布線時，為了提高RTC的抗干擾能力和準確性，應在外接晶振引腳焊盤加入地環，且晶振引線長度應小于5 mm。并對地線底層鋪銅。該電能表系統充分利用了實時時鐘的特點，可在正常工作時，用它為系統提供精確的時間。另外，當系統掉電時，可啟用后備3．6 V電源，以記錄實時掉電時間。并在系統中將它存儲在FM33256中。?
??? ?
