針對電子式電能表嚴格的復位監控功能，珠海中慧微電子有限公司推出了ZHl7X6系列，它是一款低功耗電源管理數據保護芯片。

　　ZHl7X6的主要特點是低功耗、高集成度和高可靠性：

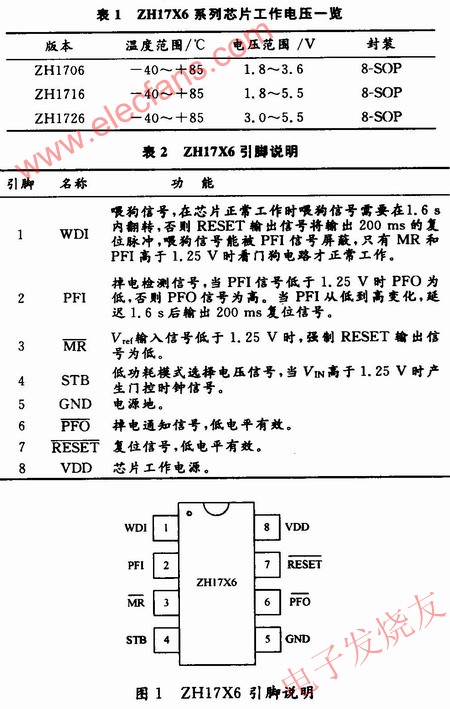

　　ZHl7X6具有-40～+85℃的工業級工作溫度、1.18～5.5 V的超寬工作電壓;工作在5 V下10μA、工作在3.3 V下5μA以及低功耗狀態下低至0.2μA的工作電流;在系統上電、復位按鍵按下的情況下，芯片能夠保證輸出準確可靠的復位信號;其內部的看門狗電路能監視微處理器的運行，當1.6 s內輸入信號的狀態沒有改變時將發出復位信號;具有更加可靠的掉電監測功能。在檢測到掉電信號時迅速通知MCU保存數據并且控制復位信號延時發出，可以防止數據因掉電而丟失。超寬的工作電壓以及超低的工作電流使芯片格外適合于要求低功耗或使用電池供電的系統，使ZHl7X6系列芯片可以廣泛應用在醫療電子、工控儀表和消費類便攜式電子等產品上;不低于4.5 kV的ESD防護，提高系統的可靠性;監測供電電源異常抖動并提供強制復位功能，大大提高系統工作的穩定性;所有功能集中在8引腳的SOP封裝上(封裝尺寸為5 mm×5 mm)，性價比極高。ZHl7X6系列芯片工作電壓見表1，ZHl7X6引腳說明見表2和圖1。

　　1 基于ZHl7X6單片掉電監測及復位電路原理應用

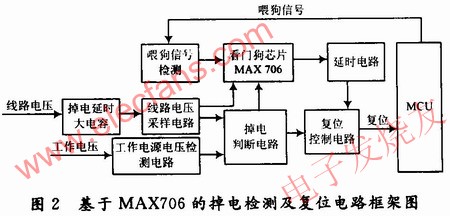

　　圖2是MAX706為核心的電表掉電檢測及復位電路框圖。在正常工作時，檢測系統MCU產生的喂狗信號是否在一定時間內翻轉，如果喂狗信號產生翻轉，MAX706定時器的計數清零，重新計時;如果喂狗信號沒有產生翻轉，則產生復位信號。上述過程如此重復循環。掉電檢測電路利用MAX706內部電壓比較器實現，外圍配合線路電壓采樣電路以及掉電延時電路，在選取好線路電壓采樣電路的分壓電阻阻值后，在掉電過程中分壓電壓到達MAX706比較門檻電壓，會使MAX706產生掉電信號，同時為在掉電時爭取到盡量長的存數時間，通常還配備比較大的延時電容。工作電源電壓檢測信號檢測工作電源狀態，當系統電壓低于2.7 V時，產生低電平信號。該信號經過掉電判斷電路與復位控制電路的作用后，可使MCU復位，避免電能表在非掉電狀態、僅因?yàn)楣ぷ麟妷簭?qiáng)烈波動時進入非正常狀態。

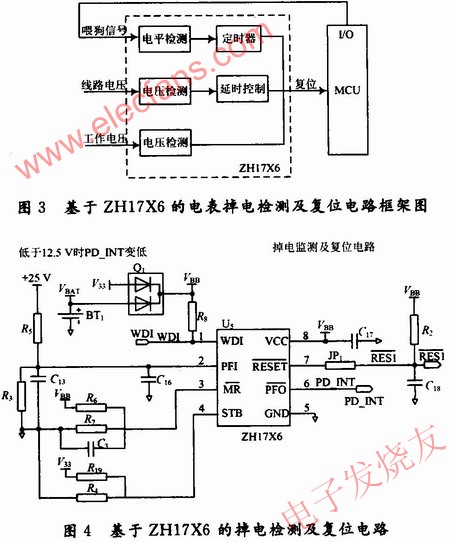

　　圖3是基于ZHl7X6的電表掉電檢測及復位電路框架圖。圖2中核心看門狗芯片的所有外圍電路，都高度集成在一顆ZHl7X6上。比較后可以看出，在保證電路穩定性和可靠性的基礎上，ZHl7X6極大地簡化了如圖2所示的電子式電能表的復位監控電路，從而使以它為核心的復位監控電路(如圖4)，在實際應用中具有很高的性價比。

　　在掉電時，ZHl7X6的PFI管腳檢測到在R5，R3的分壓電壓低于基準電壓時，比較器發出掉電通知信號。在發出掉電通知信號與完全掉電的時間段內，上電檢測信號，控制喂狗信號檢測電路及上電延遲電路均不工作，不產生復位信號。并且，當PFI監測到掉電信號時，ZHl7X6馬上進入低功耗模式。此時芯片內部時鐘振蕩器關閉，芯片

　　片內比較器比較VBB經R6，R7分壓后的電壓與片內基準電壓，當分壓后的電壓小于片內基準電壓時，ZHl7X6認為工作電壓發生異常，馬上輸出強制復位信號，通過此方法實現對工作電源電壓檢測的功能。

　　圖4中的VBB，是電表工作電壓3.3 V(V33)與電池BTl經過雙二極管Q1比較后得到的工作電壓。在正常運行時，使用V33供電;當發生掉電時，則自動轉換成電池供電。ZHl7X6在3 V的工作電壓下的正常工作電流為5μA;在低功耗模式下僅有1 μA。使得ZHl7X6完全可滿足在電子式電能表發生掉電時，電池供電的低功耗運行條件。表3為圖4所需的器件。

　　由于集成度高，ZHl7X6僅需少量外圍元器件。表3給出了圖4原理圖的整個電路所需要的4種約15顆元器件，總計37個焊點以及約21mm×10 mm的印制板面積。對比之下，圖2所示框架以MAX706為核心的復位電路，總共需要7種約31顆元器件，總計85個焊點以及約26mm×28mm的印制板面積(如表2所示)。比較后可以清晰看到，基于ZHl7X6的復位監控電路所需的外圍元器件、焊點以及印制板的面積比基于MAX706的電路分別減少了約51%，55%和71 %。外圍器件數量和焊點的減少以及PCB布板的簡化，使得電子式電能表成本大幅降低，同時還大大降低電表出現故障的幾率，提高了電表可靠性。

　　2 結語

　　珠海中慧微電子有限公司推出的ZHl7X6低功耗電源監控數據保護芯片系列，在提高電子式電能表穩定性、可靠性的同時，極大簡化了電子式電能表的復位監控電路，降低了電表成本。在ZHl7X6面世之初，即被國內某著名電表企業密切關注。zHl7X6正式發布后，該公司立即與珠海中慧微電子有限公司達成合作意向。對ZHl7X6進行了長達10個月的嚴格檢測與現場試掛，ZHl7X6在電表EMC實驗、型式實驗和現場試掛時表現異常的穩定，以最優的性價比，最終成功應用于該電表企業的三相多功能電表上，并以巨大優勢逐步完全取代現有電路。
