如果說很多人把MCU或SoC主芯片比喻為現代電子系統的大腦，那么時鐘組件當之無愧是其心臟。無論是電子工程師還是元器件采購者，在選擇時鐘組件時都會經過全面嚴謹?shù)脑u估。因為一顆健康、穩定、持久的“心臟”，將直接影響到電子系統的功能和可靠性。

　　時鐘組件可分為無源晶振、有源晶振和多輸出時鐘發生器三大類產品。在過去60年中，石英作為時鐘市場的主流技術，一直占據著霸主地位。但由于其受到傳統制造工藝的限制以及下游原材料(起振電路和基座)市場的壟斷，因此性價比無法進一步提升。為了滿足電子市場對元器件提出的更小、更可靠、更靈活的需求，時鐘組件必須走上全面硅化的道路。這篇文章將主要介紹全硅MEMS振蕩器和傳統石英的區別，以及全硅IC技術所解決的問題。

　　石英和全硅MEMS時鐘振蕩器簡介

　　傳統的石英振蕩器是由壓電石英加上簡單的起振芯片和金屬封裝組成的，其生產工藝包括：石英切割鍍銀、購買基座、起振芯片，以及將石英及芯片以特殊黏膠結合后至于基座上，然后充填氮氣，用金屬封裝進行密封。而不同頻率、不同工作電壓振蕩器的產生，則是由石英的不同形狀、鍍銀厚度及所佩的起振芯片所決定。所以，從生產工藝角度，石英產業是一個人工密集型的半自動化傳統產業，其產品也受到傳統原材料和工藝的限制：

　　1. 復雜的生產程序?qū)е鹿┴浧诘耐祥L及缺貨應急困難的現象;

　　2. 不同振蕩器規格需不同原料不同工藝，從而使成品缺乏靈活性，無法為滿足不同應用而進行實時配置;

　　3. 壓電石英對溫度敏感度高的特性，造成石英振蕩器的溫飄煩惱;

　　4. 石英易碎怕摔老化的弱點需靠生產工藝和質量管理來解決，缺乏質量和長期可靠性的一致性。

　　電子系統廠商為求從根本上解決石英的內在弱點，因此在時鐘組件的選料上開始轉向全硅MEMS振蕩器。與傳統石英振蕩器截然不同，MEMS振蕩器采用了全硅的產品結構，有一個全硅MEMS諧振器和一個可編程Analog CMOS驅動芯片堆棧，并以標準QFN IC封裝方式完成。圖1為SITIME MEMS振蕩器透視圖。

　　圖1 全硅MEMS振蕩器展示圖

　　與傳統石英相比，全硅MEMS振蕩器不管從生產工藝還是組件設計結構上，都更符合現代電子產品的標準，也是對傳統石英產品的升級換代。

　　* 高性能模擬溫補技術使全硅MEMS振蕩器具有優秀的全溫頻率穩定性，徹底解除溫飄問題;

　　* 可編程的平臺為系統設計和縮短新產品開發周期提供必要的靈活性;

　　* 完善的半導體生產鏈可讓全硅MEMS供貨期全面縮短，并提升需求應急的能力;

　　* 全自動生產的IC結構在質量和可靠性方面有無可置疑的優良的一致性。

　　全硅MEMS振蕩器的全溫性能優勢

　　頻率穩定性，特別是在不同溫度下的穩定性，是電子工程師在選擇振蕩器時考慮的主要參數之一。因為每一個設計，都需要保證系統在整個工作溫度范圍內正常運作。而溫飄(頻率隨溫度而顯著變化的現象)則是傳統石英產品的弱點，難以單純從制造上克服。圖2是石英和全硅MEMS振蕩器在頻率穩定性方面的比較。

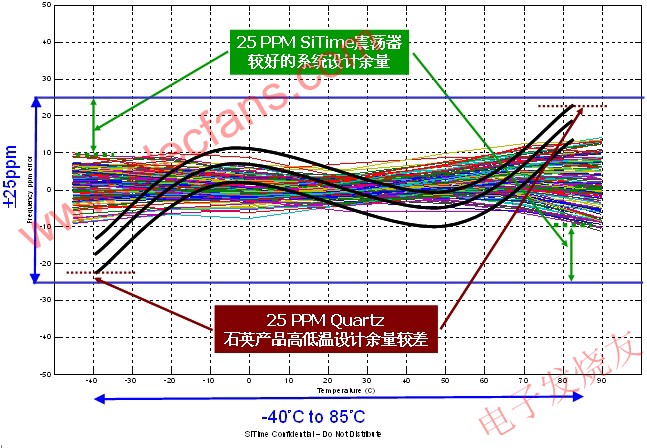

　　圖2 全硅MEMS振蕩器25PPM頻率穩定性超越石英

　　圖2的深黑色曲線顯示出一個工業級(-40?C-85?C)石英振蕩器要達到全溫頻率穩定性25PPM在技術上的難度。從圖中可看到，在高低溫的情況下，石英作為參考時鐘其設計余量較不充分，由此也增加了整體系統在工業級全溫產生不穩定運行的可能性。

　　圖2同時也顯示了各種色彩的平衡線，代表了110個SiTime全硅MEMS振蕩器在-40?C-85?C范圍內的實際總頻差。與石英振蕩器相比，這些工業級MEMS振蕩器頻率穩定性不但可保持在15PPM以下，其曲線更具有線性特征，為系統提供更大的設計余量。

　　正由于全硅MEMS振蕩器利用溫度補償?shù)募夹g(shù)，從振蕩器設計上解決了石英溫飄的煩惱，因此電子工程師在選料時有了更大的余地。他們可以選擇50PPM的MEMS振蕩器來替代很多25PPM的石英，既可滿足系統所需規格，又可降低成本。或者，他們可采用25PPM的MEMS振蕩器來提升系統總體穩定性。

　　全硅MEMS振蕩器的可編程規格組合

　　傳統石英振蕩器的主要規格參數如輸出頻率、頻率穩定性是由石英切割的形狀、厚度及在加工過程中鍍銀老化等步驟來實現的。這也決定了石英一個頻率、一個工作電壓、一個頻率穩定性對應一個料號的固定頻率的商業模式。

　　從圖3也可看到，從技術角度，高頻率的石英振蕩器一般無法支持1.8V的工作電壓，或25PPM的頻率穩定性，因為壓電石英的基本波振蕩是限制在60MHz以下。60MHz以上的頻率則需利用3次，5次或7次倍頻，再加上過濾電路來實現，造成有限的規格選擇和居高不下的成本.

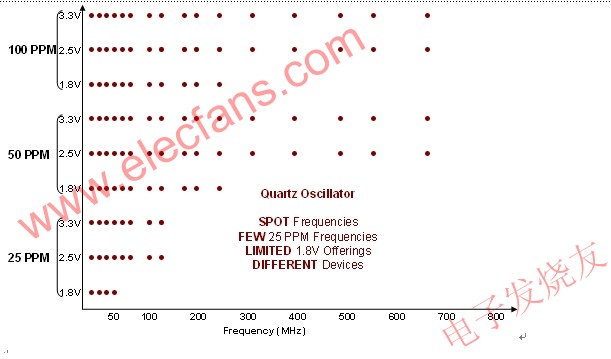

　　圖3 傳統石英一般只支持常用固定品率和規格

　　因此，石英的傳統模式雖有簡單明了的優點，但卻缺乏了現代電子廠商在產品開發、供貨周期和備貨成本管理上所需要的靈活性。

　　與石英相比，全硅MEMS振蕩器是由MEMS諧振器和高性能模擬CMOS芯片組成的一個可編程的時鐘平臺，其主要規格參數都在設計時整合進了CMOS，利用內嵌的NVM(非易失性存儲器)來實現振蕩器參數即MEMS振蕩器的實時配置。

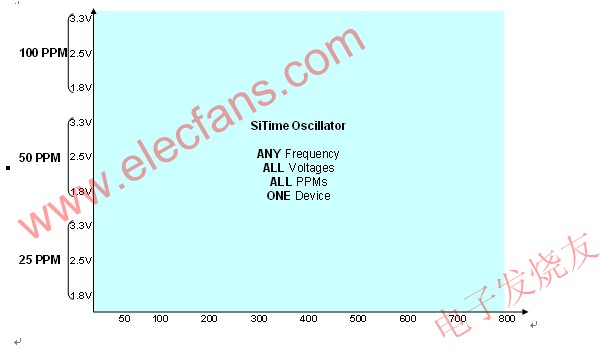

　　圖4 全硅ME振蕩器平臺提供不同頻率，電壓和PPM的組合

　　圖4展示了SiTime 的SiT9102差分振蕩器的靈活性，同一個基本料號可通過編程來實現不同參數規格組合。

　　除圖中所示，SiT9102還可通過編程方式達到民用級(0?C-70?C)、超民用級(-20?C-70?C)或工業級(-40?C-85?C)等不同工作溫度，以及一般高頻振蕩器無法支持的10PPM頻率穩定性。

　　SiT9102高度的靈活性，使電子工程學在系統設計中不但無需再為振蕩器規格不全而束縛，更可同過嘗試不同規格，實現最佳組合，來提高系統整體性能和穩定性。

　　全硅MEMS振蕩器按需供貨，降低斷貨風險，壓縮備貨成本

　　即時生產(Just-in-time-manufacturign)在電子業的普及也為系統廠商采購人員在供貨鏈管理帶來了巨大的壓力。系統廠商永遠希望或要求下游供應商長期保證足夠純貨，以備急用。而下游供應商應利潤壓力，卻會盡量減低庫存，而這個壓力，引復雜的生產工藝和壟斷的原材料供貨鏈，在石英產業特為顯著。

　　如圖(5)顯示，石英生產流程包括切割，渡銀，封裝，測試，老化等幾十半自動步驟，一般需8-16周的生產周期。加上石英振蕩器所需的基座和起振IC全部控制在二到三家日系供應商，決定了石英在無備貨下至少8-16周供貨期，且無應急供貨的能力。

　　對于石英廠商備貨更是艱巨的任務，因為石英一個頻率，一個料號的特性，使得石英廠商只能備常用料。一般來說，只有5%左右的常用料會在石英銷售渠道中有長期備料。而對于系統廠商來說，因不同料號需求增減難測，經常出現急用料長期缺貨，卻又有大批不需要的死貨，無形中增加成本，并影響公司銷售。

　　于石英相比，全硅MEMS振蕩器，基于其可編程平臺，以按需供貨(Deliver-on-demand)的模式從根本上解決石英產業供貨上的低效能。

　　MEMS振蕩器廠商一般以”die bank”的方式預先積累MEMS和CMOS空白芯片的半成品。再通過用半成品標準芯片塑料封裝，測試，編程和卷帶包裝出貨，無論任何頻率，任何工作電壓，任何精度，任何封裝的組合，整個MEMS振蕩器供貨期從收到客戶訂單到壓縮到2-4周，

　　全硅MEMS這種按需供貨(Deliver-on-demand)的模式不僅僅縮短比石英小了四倍的供貨期。 重要得是MEMS振蕩器以空白芯片模式備貨，可實時調整產品組合，滿足客戶無時無刻變化的需求，保證系統廠商生產物料供應無短缺風險。

　　這種供貨上的靈活性不但簡化了系統廠商供應鏈的管理，也無形中減小了對備貨資金的要求，為系統廠商減低總成本，提高利潤做出貢獻。

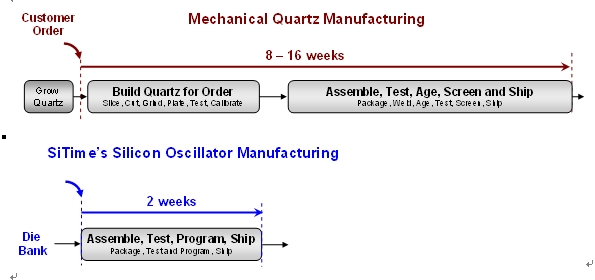

　　圖5 復雜的石英工藝

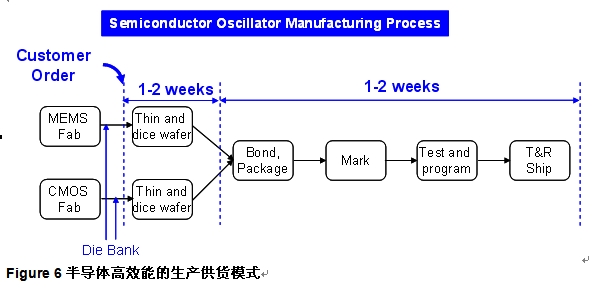

　　圖6 半導體高效能的生產供貨模式

　　全硅MEMS振蕩器的質量、可靠性和耐用性

　　石英振蕩器是一個石英晶體為主的機械振動結構，易碎，而且對外界環境敏感。很多因素會直接影響到石英的質量和可靠性。

　　原因之一在于，石英面臨一個被稱作“活性下降(Activity Dip)”的問題，可能直接造成振蕩器停振或輸出頻率偏差的現象。

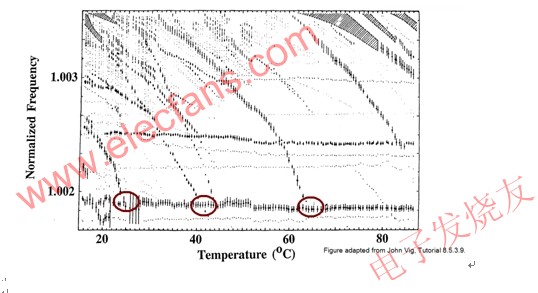

　　圖7 Activity Dip 造成于溫度有關的振蕩器失效

　　圖7為石英晶體具有的不同共振波模(resonant modes)，其中某些共振波模會因外界溫度變化而移動，但晶體主要共振波模又稱基本共振波模(main or fundamental mode)，靠設計及制造工藝來保持其不受溫度影響。但作為振蕩器成品，一旦受溫度影響的共振波模與基本共振波模重疊，就會引起嚴重頻率偏差，甚至完全停振。Activity Dip現象很難靠測試來篩選，這也是石英在可靠性和一致性方面比全硅MEMS產品較差的因素之一。

　　除Activity Dip外，晶體要保持良好的頻率穩定性與石英封裝時用氮氣密封質量好壞有直接關系。石英振蕩器在運輸、SMD上線，或系統正常運作過程中受震動或老化影響，一旦漏氣，就會造成停振，導致整個系統失效。 所以石英漏氣是石英振蕩器最常見的質量問題之一。

　　相比之下，全硅MEMS振蕩器利用半導體標準制程和封裝，以IC的方式產生輸出信號。產品本身無需密封，在設計測試中也徹底排除了Activity Dip等問題，使之在不同外界環境(溫度、濕度、震動等)中保持良好的頻率性和質量上的一致性。

　　組件的可靠性一般是用平均無故障時間(MTTF或MTBF)作為衡量標準，衡量單位為百萬小時，數字越高表示產品越可靠。

　　受石英材料工藝限制，目前一線石英大廠也只能達到3千萬小時MTBF值。如表1所示，MEMS振蕩器基于全硅架構，在MTBF指標上優于石英10多倍，這也使得振蕩器不再是系統產品質量問題的焦點之一。

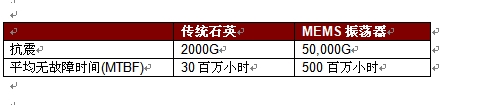

　　表1 石英與全硅MEMS振蕩器可靠性和抗震能力比較

　　那MEMS振蕩器超越石英30倍的抗震優勢在應用上又有何價值呢?現代移動產品如電子書、固體硬盤(SSD)等，不但體積越來越小，更在朝超薄型發展。但這些移動產品，卻恰恰有一個所謂的跌落測試(drop-test)，來驗證包括振蕩器在內的產品整體可靠性和穩定性。

　　對于石英來說，體積越小、厚度越薄，就越易破裂也越易出現頻偏、精度降低的現象。跌落測試是石英振蕩器難跨越的門檻，同時也給了MEMS振蕩器大顯身手的機會。MEMS在可靠性和抗震效應上的優勢，使之不但成為移動產品中振蕩器的理想選澤，更是軍工、汽車、醫療、網絡通信等高可靠性產品中的必用品。

　　通過以上對比大家可以看到，全硅MEMS時鐘產品取代石英已是既成的事實。接下來，如何加快采用全硅MEMS時鐘技術的步伐?是否可以一料通用，減少需管理料號，減低管理成本?是否可利用全硅MEMS時鐘產品的優異可靠性來提升系統產品的質量等等，都是值得我們思考的地方。

　　全硅MEMS時脈產品的時代已經到來了

　　全硅MEMS時脈產品的出現對石英在電子產品中已占據了60年的霸主地位起到了沖擊。時脈組件，在電子組件產業全面“硅“化的過程中以是最后一個前沿(last frontier), 因為今天的電子產品中除振蕩器，電阻，電容外以很少能找出非硅組件。如果說石英的技術經過60年發展已達到極限，那末全硅MEMS技術則應該說正在進如高速成長期，根據”moore’s law, 在今后5年內MEMS時脈產品會更小，更薄，更可靠，更耐用，更多的功能，更短的供貨期和更靈活更快的克制化，其性價比也會將石英遠遠拋在后面。

　　即然全硅MEMS時脈產品取代石英以是既成事實，那末研發和物料管理人員是否也應用更有創新的思維去評估這種更型換代的產品可對公司帶來的價值?如果加快采用全硅MEMS時脈技術的步伐，是否可以一料通用，減少需管理料號，減低管理成本?是否可利用全硅MEMS時脈產品優異可靠性來提升系統產品的質量?這些都是值得思考的地方。
