??????? 醫療設備制造商可在各種無線應用中使用超寬帶技術。

　　超寬帶（UWB）是一項高帶寬（480-1320Mb/秒）和短距離（10-50米）的無線傳輸技術，正逐漸在醫療應用中更多的使用。UWB最初只作為一種軍事技術開發，直至1994年美國軍方解密后才開始發展其商業用途。早期的UWB芯片組旨在取代主流個人電腦的USB電纜。但是，醫療應用的要求是不同的，因?yàn)閭鬏攲?shí)時視頻和超聲波圖像要求低時間延遲和確定的數據吞吐量。阻礙UWB技術使用的另一個因素是，商業UWB芯片組供應商要求每年的訂單量達到幾十萬以上。不過，現在已經有一些公司提供針對醫療市場的需求和產量的UWB芯片組。醫療設備制造商已經開始將UWB技術用于電子內窺鏡、喉鏡和超聲波傳感器。本文介紹如何將超寬帶技術應用于電子內窺鏡。

將UWB技術用于內窺鏡的考慮因素

　　柔性光學內窺鏡有一根長而細的管子，其可被導入病人體內。新式內窺鏡在頂端包含了一個光源和一個微小的成像傳感器。通過采用新型LED光源和微型CMOS攝像頭，這種結構是可行的。內窺鏡頂端的LED光源的功耗要遠遠低于傳統高功率光源。因此，一組小小的電池就足以支持內窺鏡工作幾個小時。此外，可用銅導線取代昂貴的光管。還有另一個優勢是圖像可以顯示在液晶顯示器上，并在同一時間被記錄下來。顯示器的無線連接消除了內窺鏡的物理限制，使得病人和醫生在檢查過程中更加舒適。

　　數字傳輸是一種理想的傳輸方式，因其能提供高清晰的畫面質量和避免失真。由于醫生是通過視頻監視器來觀察他對病人的操作，畫面應實時出現在屏幕上---換而言之，延遲要盡可能短。因此，視頻信號不能經過壓縮電路或大規模的協議棧。UWB的高帶寬、低延遲、低輻射和穩固性使得其成為用于內窺鏡的理想無線傳輸技術。

超寬帶無線電技術

　　以NTSC品質傳輸未經壓縮的視頻需要確定性的數據傳送速率至少達到166 MB /秒，而傳統技術根本沒辦法實現這樣的數據傳送速率。傳統的無線技術采用一種取決于頻道可用性的無線訪問機制。這意味著接收范圍內的其它設備可能會暫時減少數據帶寬。若采用UWB技術，則在會話期間永久地保留一個通道。超寬帶技術的協議開銷很低，這對減少傳輸延遲非常重要。通過將數據分散到128個子載波可建立非常穩固的無線通道。接下來將對超寬帶技術的其它優勢和細節進行探討。

UWB 無線通信層

　　早期的UWB研發基于不同的物理（PHY）和介質訪問控制（MAC）層規范。在過去三年里，WiMedia聯盟的MAC層和PHY層規范已被大多數超寬帶實施者采用。與已制定的無線傳輸技術（如WLAN）不同的是，UWB 每個傳輸通道占用528MHz 的頻帶。相比之下，無線局域網（WLAN）通道的最大帶寬為20 MHz。 三個528MHz的頻帶組成一個頻帶組。UWB的整個頻率范圍為3.1~10.6 GHz，被分為5個頻帶組?，F(xiàn)已有工作在頻帶群1和3的先進雙頻帶收發器。

　　WiMedia-UWB所采用的是正交頻分復用（OFDM）調制技術。每個528MH頻帶被分成128個子載波，每個子載波的波峰正好處在相鄰子載波的零點位置（因而得名‘正交’，見圖1，第27頁）。傳輸信息被分配到這128個子載波，每個528MHz信道的最高速率為480 Mb /秒。

　　由于子載波分布在528MHz 的較大帶寬范圍，因此支持非常低的發射功率---37微瓦（相比之下，WLAN允許的發射功耗超過了300 mW）。適于信息傳送的寬帶和超低發射功率使得UWB在射頻（RF）領域能很好的與其它射頻共存。盡管發射功率只有37微瓦，但其傳輸距離可達到10米遠，并可以穿過一堵25厘米厚的磚墻而不會影響信號傳送。

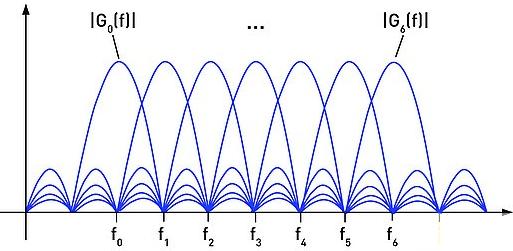

圖1。WiMedia-UWB的每個528 MHz頻帶被分為128個子載波。請注意，每個子載波的波峰在其相鄰子載波的零點。

媒體訪問控制層

　　UWB無線通信層負責射頻(RF)處理，而媒體訪問控制層則負責管理UWB網絡和控制無線通信狀態。當數個UWB設備相距很近時，它們就構成所謂的點對點網絡（ad hoc network）。點對點網絡不是一個預先規劃好的網絡，而是由距離很近的參與設備構建，參與設備可酌情加入和退出。

　　如圖2所示為由三個UWB設備構建的一個點對點網絡。其中，設備A對設備C來說是不可見的。位于圖中左側的設備A即便不能“偵聽”到設備C，也有可能知道設備C的存在及其所占用的時隙，因?yàn)樵O(shè)備A可通過所謂的“信標”(beacon)來了解設備C。信標中包含有相鄰近設備的相關信息，因而設備可以彼此了解。在能夠相互接收信息的所有設備之間，可以進行任何方向的直接傳輸數據。

　　UWB采用時分多址(Time Division Multiple Access，TDMA)方式，即按照時隙和幀來組織傳輸。UWB傳輸時隙組合構成超幀(見圖4)。超幀分為信標段(BP)和數據傳輸段(DTP)。信標及有效數據占據超幀的256個媒體訪問時隙，一個媒體訪問時隙持續256μs，一個超幀持續65.5ms。所有能相互“偵聽”到的網絡成員都通過收聽到的信標來與超幀同步。信標中的信息可視為網絡成員的通信通道。

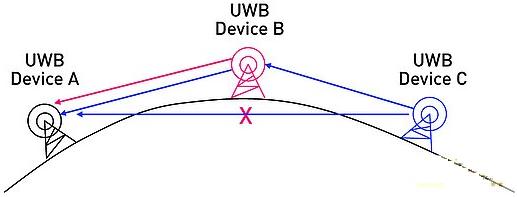

圖2。對一個點對點網絡中的三個UWB設備的描述。

??????由于按時隙來組織通道，因此并不需要每個設備每時每刻都在接收和發送數據。一個設備只需每隔65.5ms被喚醒來收聽信標；如果該設備沒有任何任務，將重新返回睡眠狀態，類似于手機延長電池壽命的睡眠模式。這樣就延長了電池供電系統的工作時間。

　　UWB的無線接口很像電纜：如果有多個通信成員而通道又有限，就必須對訪問權限進行管理。當打算發送信息到某一通道時，該設備成員需要進行“偵聽”以確定該通道是否已被別的設備占用。如果其發現該通道空閑，就發送信息。

　　當然，有可能兩個設備同時偵聽該通道，都發現它是空閑的，并同時向其發送信息，這就是所謂的“沖突”。發生“沖突”時，設備將嘗試稍后再訪問通道。這期間，每個設備在重試前都等待一個隨機時長。優先級較高的設備可能比優先級較低的設備先進行重試。這種“競爭訪問”機制是20世紀70年代隨以太網發明的，也常用于WLAN。顯然，如果要以最低延遲持續地傳輸一段視頻流，這種方法就行不通了。

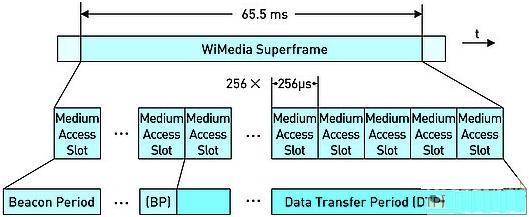

圖3 超級幀被劃分成 信標段（BP）和數據傳送段（DTP）

　　為確保能無中斷地傳輸視頻流，UWB采用了分布式駐留協議(DRP)。由于UWB基于TDMA，網絡成員可保留一些固定的時隙(媒體訪問時隙)以保障和另一設備的通信。保留通道占用時隙的相關信息在信標時段傳送。如果某一時隙被標記為“硬保留”，任何第三方都不可占用該時隙。這是保障視頻傳輸要求的確定性數據傳輸速率所必須的。

實施方案

　　圖5所示為內窺鏡攝像頭單元的框圖。窺鏡的框圖與之相似，除了數字視頻接口為顯示控制器所取代。UWB物理層基于Wionics Research的RTU7012雙波段PHY，符合WiMedia PHY 1.1 和PHY 1.2規范。它可以用于頻帶組1和3。

　　在這個例子中，UWB流媒體MAC由蘇黎世應用科學大學設計并通過ASIC或FPGA實現，且針對實現低延時的數據傳輸進行了優化。為了方便將MAC集成到任何系統級芯片（SoC）， 將ARM高級主機總線（AHB）用作數據傳輸總線，將ARM外設總線用作控制總線。這些接口使得MAC非常適合集成到基于ARM的系統級芯片。

　　UWB標準的許多參數都由微控制器固件來控制。這樣，在需要增添其它高層協議（如無線USB）時，無須修改任何硬件。使用固件實施方案，可以在規范發生變更的情況下降低風險和提高靈活性。

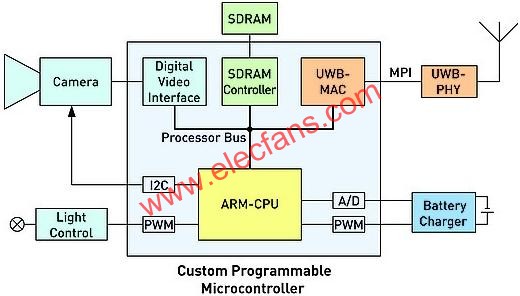

圖4電子內窺鏡單元的框圖

????? MAC可在UWB設備間以任何方向傳輸任何數據---而不局限于視頻。在這個具體的視頻應用中，來自攝像閑的信號通過數字視頻接口和AHB傳送到SDRAM，該SDRAM用作一個視頻中間緩沖器(見圖5)。MAC從該SDRAM提取視頻數據，并將其傳送到UWB網絡進行傳輸。反過來，UWB物理層接收到的數據則被傳送到SDRAM。

　　在UWB網絡和SDRAM之間傳輸數據時，MAC用作AHB主總線，無需處理器核進行干預。這意味著，可以將數據傳輸中解放出來的處理器用于控制后續UWB超幀的MAC設置。在這種架構下，任何AHB總線設備都可成為數據傳輸?shù)哪繕?biāo)或源，無論是傳送到UWB-MAC，還是從UWB-MAC傳出。至于和UWB無線模塊的接口，UWB-MAC采用WiMedia ECMA369 MAC-PHY接口標準。

　　內窺鏡的其它必備部件包括A/D轉換器和用于電池管理的脈寬調制器(PWM)。為將所有部件集成到內窺鏡的手柄中，同時保持低功耗，標準單元ASIC是不錯的選擇。然而，如果預知的產量太低，不足以分擔本示例中標準單元ASIC的開發成本，可采用可定制的應用處理器（CAP）。這一基于ARM的微控制器具備所有常用的外設和軟件驅動以及用于實現用戶定制功能的金屬可編程邏輯區域?？稍贑AP金屬可編程區域?qū)崿F(xiàn)UWB-MAC和其它定制IP核，類似于門陣列。該微控制器的其它標準外設，如外部總線接口(EBI)，可用于控制SDRAM，不會導致與內存控制器設計相關的技術風險和成本。

　　為便于UWB應用開發，有些供應商提供一款CAP UWB評估套件。CAP器件的固定部分可以當做一個標準的微控制器，和用于仿真金屬可編程模塊的高密度FPGA協同工作。這個評估套件可以快速地進行配置，仿真目前正開發的設計的性能?？稍贔PGA中實現UWB-MAC以及其它專用邏輯。

　　在一塊擴展板卡上實現UWB物理層。CAP UWB評測工具套件與一臺運行業界標準ARM開發工具的PC連接，用于完成系統開發和調試。這樣的開發方式允許軟、硬件開發同時進行，從而大幅縮短了開發時間。當系統經全面調試后，將UWB MAC和專用邏輯重新映像到CAP的金屬可編程模塊中，提供了元器件數目較少而完整的UWB收發器。

圖5 UWB設備間的MAC數據傳送

結論

　　這種低成本、中等批量的UWB設備可以用于無線醫療應用。這適合于單向的視頻鏈路，也可以取代超聲傳感器的粗電纜，同時為病人提供必要的電流絕緣。牙科的X光膠片目前正在被X射線掃描儀所取代，后者可放置在病人口腔的。UWB可用于鏈接圖像顯示和存儲設備。此外，手術機器人的定位外設可以通過一個可靠的UWB通道來交換數據。

　　UWB是一種新興的技術，其具有傳輸延遲短、傳輸速率高、功耗小、電磁輻射低的特點。醫療器械制造商已經開始使用視頻內窺鏡和超聲傳感器技術，有部分原因是因?yàn)閁WB具有傳統的技術無法實現的確定的數據速率。此外，UWB的協議開銷很低，要讓醫生能夠以低延遲或?qū)崟r(shí)地觀察病人體內的情況，低協議開銷很重要。
