電路工作原理

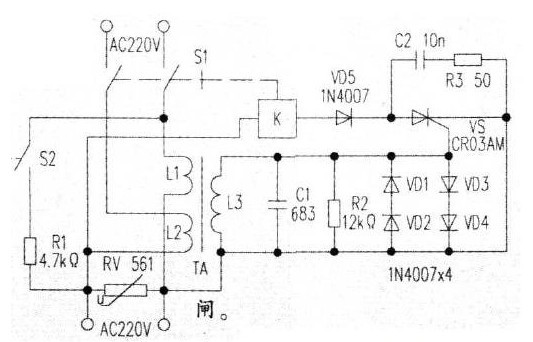

　　根據實物繪制電路原理如圖所示，閉合雙位聯動開關S1，零序電流互感器TA的初級繞組L1、L2繞向及匝數相同，分別穿過同一鐵芯。在正常情況下，L1、L2的電流大小相等方向相反，所產生的磁場相互抵消，次級繞組L3磁通為零，無感應電壓輸出，單向晶閘管VS截止，電磁脫扣器K無電流流過，雙位聯動開關S1處于閉合狀態(tài)，漏電斷路器正常向負載供電。當負載出現漏電時，L1、L2電流不再相等，L3產生感應電壓，該電壓觸發(fā)VS導通，VD5半波整流使K產生磁場吸動銜鐵，帶動傳動機構使S1斷開負載電源，起到漏電保護作用。

　　電路中，由試驗按鈕S2、限流電阻R1組成試驗電路，按下S2，模擬L1、L2電流不等，S1立即斷開，用此檢驗漏電斷路器工作正常與否。由VD1～VD4組成雙向限幅電路，使L3輸出電壓限制在1.4V內，保護單向晶閘管VS的觸發(fā)端不被瞬間高壓沖擊損壞。由C1、C2并聯在L3兩端組成整機抗干擾電路，提高整機抗干擾性能，防止產生誤動作。由C2、R3組成抗干擾電路，并在一定程度上保護VS。由RV并聯在電源輸出端組成過壓保護電路，當電網供電電壓因某種原因出現過電壓時，用電設備不被過電壓所損壞。

?

?

　　[例1]按試驗按鈕，不跳閘。

　　分析檢修：該故障通常是試驗電路有故障。多見于S2觸點氧化或被塵埃覆蓋不接觸所致。

　　該開關靜觸點是利用R1引線在支架板繞1匝而成，接觸面積較小且易氧化，用細砂紙打磨氧化物，故障即排除。

　　[例2]負載無漏電，自行跳閘。

　　分析檢修：引起該故障是觸發(fā)電路有故障，首先檢查C2、R3是否漏電或變值，若正常，大多數是VS性能變差所致，換用新管(CR03AM或BT169D)，故障即排除。

　　[例3]電磁脫扣器吸力弱，跣閘不暢。

　　分析檢修：該故障通常是K線圈局部擊穿短路造成磁力不足所致。用萬用表測K兩端的電阻比正常電阻550n小得多，則該線圈局部短路，更換K即可。若購不到該線圈，可利用原線圈骨架，用φ0.10mm高強度漆包線密繞2700匝，纏繞2～3層不干膠帶作外絕緣即可。
