首先我是一個電源萊鳥，做電源時間不長，也是老出問題。并且在調試的時候出現的有些問題覺得很是可笑的，今天晚上把這段時間調試時的這段經歷寫下來，給像我一樣的新手提個醒，也請過來人拍磚指點。

　　(一)原理方面，我做的是多路反激電源。輸出級都另用LC濾波器了。之前只會計算LC的截止頻率，覺得截止頻率越低，在開關頻率處的衰減越大，就認為是這個LC越大越好，在做環路補償?shù)臅r(shí)候需要功率部分的模型，我看過的教材上全是輸出用一個電容的情況就是不存在后級LC濾波，如果按照教材上的計算方法，不考慮LC，但實際431反饋電壓是取自LC后，如果在環路中在加入LC這一段，給光耦和431 供電的端又在LC前，二種方法都不合適。后來經人指點認識到后級LC主要是為了濾除高頻的干擾，截止頻率可以選在開關頻率的1/10到1/20處，在開關頻率處的衰減也可以滿足需要，在穿越頻率處的相移也很小，在計算環路的時候可以不考慮。其中電感一般3.3uH即可，選在我后級電容將以前的1000uF 換成47uF，效果也很不錯的。

　　(二)說說自己實際調試的時候出現的這個比較可笑的問題，我的電源是3路輸出，互相隔離，有2 個12V的是并繞的，帶負載也是一樣的，后級C和LC值完全一樣，包括牌子也一樣，但是輸出的值用電壓表看的時候一個來回跳，一個很穩，用示波器看的時候，來回跳的那個出現不規則的上下干擾，示波器放在2.5S檔上有時候也很明顯，但是另外一路就很穩，。我就想是不是這路離主控那一路比較近，受影響了?就開始調試主路，將431周邊的參數來回試啊，試了快一周了。沒有結果，有時候想會不會是剛換完參數得燒一會的原因呢?我用將電壓表加著，一直開著。昨天上午燒了不到10分鐘，不穩的那一路突然電壓值變?yōu)?，而主路很正常，我恐慌下趕快斷開空開(以前炸怕了)，懷疑二極管燒了，檢查，沒壞，負載測試，沒壞。心想可能剛才看錯了，再開機還是沒有輸出，就想著哦，能測試的地方都測測吧，反正也不知道是哪里的原因，結果側刀那個12V板子的二個輸出口時負載無窮大，這不奇怪了嗎?輸出端我接的50歐的大電阻啊!再一側這二個端口到負載的連線，一個不通!但是拔了拔線，依然很牢固。我就把插排拔了下來，換了個頭好使了，輸出電壓波形居然也直了!原來是由于輸出3路，我用的6端子那種插座。調試的時候每次拿過來焊一個件就要拔一次。時間長了就把里面拔的接觸不良了，但是外面看不出來，之前因?yàn)榻佑|不良，所以就出現不規則的上下波動，有時候幅值到0.4V呢,而最終在最后的時候是徹底接觸不上了，就和負載形成開路!但是由于我有假負載，所以其實電源還是正常工作的，還害了我虛驚一場。想著想起來，每次接好板子，上電之前都得認真檢查，要避免出現未接牢固或者是虛焊的情況。

　　還有一次因?yàn)閷?shí)驗的時候焊的器件接頭都比較長，反過來焊板子的時候就把器件壓趴下了，反過來就直接上電，結果只聽見啪的一聲，保險絲就斷了，掉電檢查時發現817唄炸裂開了，而導致的原因是300V的線過來碰到光耦上了。由于這種低級錯誤耽誤了不少時間，也燒了些器件，今天想到寫出來，就是希望以后能在上電之前先認真檢查，避免出現這種低級的錯誤!

　　3)這是我調試的時候一種做法，感覺還不錯，拿出來分享一下，我在電源輸入和輸入插排之前接了個空氣開關，在上電特別是第一次上電的時候先把空氣開關閉合，然后用手去查插銷，如果后級萬一出現短路之類的情況，空開馬上就跳閘，這樣可以保護后級的電路。這么接了之后現在還沒出現過問題。

　　下面開始更新，繼續將學習的一些東西發出來和大家探討：

　　反饋是很重要的一個環節，下面分別探討下這種補償方式，從復雜的開始：

　　雙極點雙零點補償器的轉折頻率，及其決定因素：

?

?

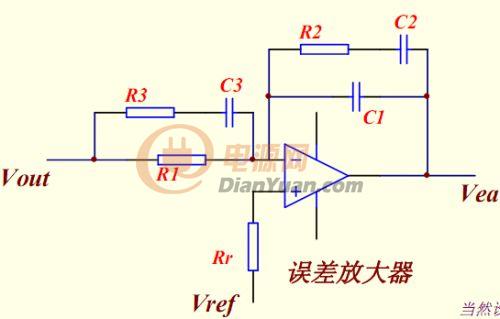

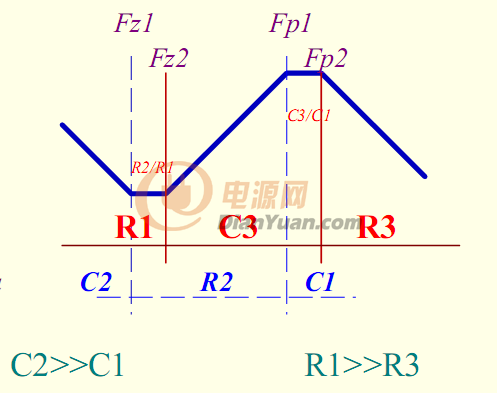

　　上圖是這個的示意圖，下圖是伯德圖。伯德圖里用到這個轉折頻率，所謂轉折頻率就是在一個頻段一個參數是關鍵作用，到另一個頻段又是另一個參數起關鍵作用。在RC組成的電路中，由于C的阻抗有隨著頻率變化，而R不會變化。所以轉折頻率就是RC之間誰起關鍵作用的轉換。這個轉折點就是二者阻抗相等的點。即R=1/WC 所以得到轉折頻率為f=w/2pi=1/2piRC

　　先說反向輸入端和輸出之間的這一部分，一般C2>>C1

　　在FZ1的前后，頻率小時C2,C1阻抗無窮大，R2阻抗有限。所以R2C2支路阻抗主要是C2，由于C2>>C1，所以阻抗C1>>C2，并聯部分由阻抗小的決定，因此在低頻時主要是C2決定，隨著頻率增加，C2阻抗降低，直到R2C2中主要有R2決定，在這個期間二者阻抗相等時的頻率為轉折頻率FZ1。其他幾個轉折頻率可以同樣的方法得出。

　　局部電路單獨看的時候RC串聯等式結果為0，RC并聯代數式結果是無窮大。所以對于上圖來說R2C2和R3C3是代數式結果為0，R1C3和R2C1的代數式結果為無窮大，但是因?yàn)樵谇髠骱臅r(shí)候，R2C2C1在分子上，R3R1C3在分母上。分子為0，分母為無窮大的是零點，分子是無窮大，分母是0的是極點。所以得出這個電路的2個零點2個極點分別是：

　　零點：R2C2 R1C3

　　極點：R3C3 R2C1

　　僅僅知道幾個零點極點的位置，只能確定這個曲線的樣子和左右的位置，但是上下的位置不能確定，這就還需要一個量來定。由于伯德圖中有2個平臺，就選這2個平臺來確定此時的增益，看第一個平臺，零點1后面主要有R2起作用，零點2前面主要用R1起作用，所以在圖中的阻抗可以簡化為反向端限流的是R1,反饋電阻是R2，此時的增益是R2/R1。

　　在2個極點處，同理是有C1和C3起作用，增益就是(1/wc1)/(1/wc3)=c3/c1。
