B類保護的主要作用已如前所述，常見的直擊雷有兩種情形：

　　(1)直接閃擊電源線路并沿著電源線路傳導進入設備;

　　(2)閃擊室外避雷針后傳導入地，使地電位瞬間升高(幾萬伏以上)，由于電源零線和設備外殼均接在這個地網上，地電位的瞬間升高會使設備的絕緣擊穿。

　　按照IEC的有關標準規定，這類避雷器的通流容量應大于或等于25kA(10/350μs)。在技術上這類避雷器又分為空氣間隙型和壓敏電阻型。

　　空氣間隙型避雷器也稱作雷電流型避雷器，是B類避雷器的首選產品。這類避雷器是在古老的間隙放電原理的基礎上，增加了切斷電弧的技術(見圖 2)，使避雷器在處理完雷電流之后，能將網絡后續電流切斷，避免電網對地短路，使避雷器重新恢復到初始工作狀態。這類避雷器的特點是通過雷電流的能力非常強，能承受直擊雷的閃擊，由于電極是耐電弧腐蝕的特種合金，能夠承受額定通流容量的上萬次沖擊。這類避雷器的主要不足是：

　　(1)動作延時是壓敏電阻的4倍(100ns);

　　(2)點火電壓在3kV～4kV之間。(正確的說點火電壓高不算是缺點，由于雷電流的變化率很大，能達到2.5kA/μs，雷電流流過這段距離C類保護10m長的電源線路時，經過電感和電阻的作用所產生的電壓降遠大于4kV，滿足間隙型避雷器的點火條件。)

　　壓敏電阻型避雷器[通流容量在60kA(8/20μs)以上]是B類保護的代用產品。這類避雷器是通過多片壓敏電阻的并聯來擴大通流容量(增容：1+1<1.7，并聯越多效率越低)，還要有解決電流均衡分配的特殊技術，使得這類避雷器變得體積大、價格高。這類避雷器特征能量小，滿足不了處理雷電能量的要求，在使用中常會發生爆炸和起火現象。

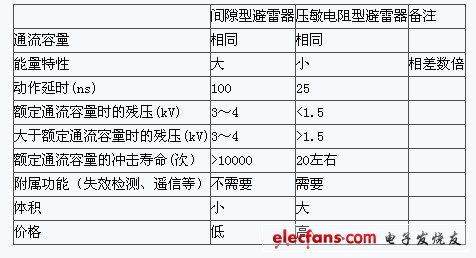

　　表1是不同類型的避雷器在同等測試波形(10/350μs)條件和相同的通流容量下的性能比較：

　　表1不同類型避雷器性能比較*

?

　　項目*注1壓敏電阻類避雷器如果沒有10/350μs的通流容量

　　指標時，可以按下式換算：

　　通流容量：I(8/20μs)÷5=I(10/350μs)

　　注2該表的比較前提是相同的雷電流通流容量

　　3B類保護和C類保護的配合

　　B類保護和C類保護均采用壓敏電阻的保護方案，所具有的優點和缺點也就是壓敏電阻避雷器所具有的優缺點，主要的不足是難以達到很大的通流容量;能量特性小;使用壽命短(額定通流容量約20次左右);當雷電流超出額定通流容量時，殘壓會升高，對設備不能有效保護。

　　兩級保護分別采用間隙與壓敏電阻的保護方案具有優勢互補的特點，能把兩種避雷器的優點都充分發揮出來，是一個比較理想的方案配合。間隙型避雷器承受大電流的能力強，經久耐用(>10000次)，在方案配合中承擔主要的保護任務，動作延遲和起動電壓高的問題由C類保護的壓敏電阻避雷器去解決，在間隙型避雷器動作延遲期間，由于雷電脈沖電流不會超過C類保護的額定通流容量值，C類保護能有效處理并且能保證殘壓值小于1.5kV，對設備起到有效保護。在這種方案配合當中，由于C類保護僅承擔少量的保護任務，還能大大提高壓敏電阻的使用壽命。

　　為了使B類保護和C類保護的配合能協調得更好，在安裝時要注意兩級之間的解耦問題，場地允許時線路直線距離要?10m，否則在線路中要串線路中要串聯一個解耦電感。

　　如前所敘，通信電源設備上都已按照3+1的方式安裝有C類保護，在做B類保護時，最好也采用3+1的安裝方式，這種安裝方式適應性廣，即適用于TT電網，也適用于TN等電網，還能保障人身安全。
