　　REV1。

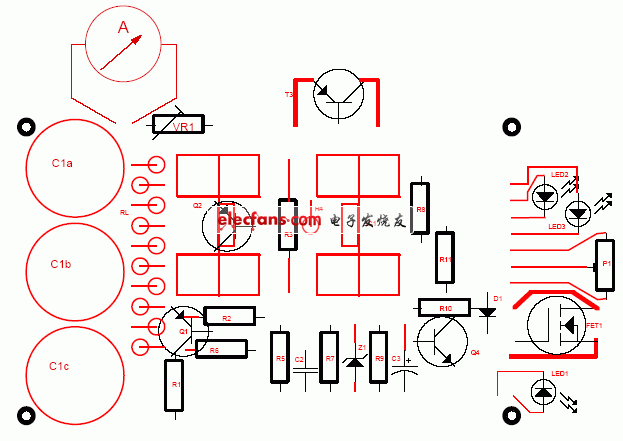

　　我收到了一些修改的幾個要求，我覺得有用的是另外一個放大器米。因此，稍加修改的圖是包含在本次修訂?，F(xiàn)在放置在PCB上的虛線邊框內的所有元素。包括元素的位置也有設計。如果一個有一個手25Amp工具，有沒有更容易。掛上線，它有它去 。然而，一根火腿腸可能會找到一個儀器某處他的嗎,但其規模將是完全不同的東西，讓說電壓表。沒問題。我們已經有了放大器，它是有作為限流電阻RL。 已經從之前的0V7，有一個超過20A的電流流過電阻的壓降。我們現在要做的，是簡單地測量在電阻的壓降，合作與當前 。讓我們說，我們的儀器13R內部的阻力，具有60mV的滿量程讀數。在RL上的電壓下降20安培 0V7。因此，我們需要另一個電阻與儀器，將使以60mV的0V7，或一個640mV的壓降。

　　公式很簡單：

　　U1：R1 = U2樂隊：R2

　　60:13 = 640：X

　　X = 13x640/60

　　X = 138.66

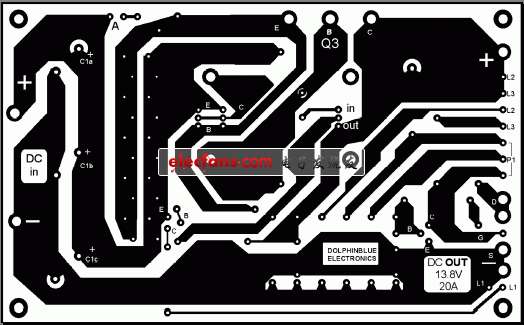

　　因此，要插入行的電阻大約是140R 。我建議周圍200R插入一個微調(VR1)，精細修剪閱讀校準儀器時。使用您最喜愛的繪圖軟件，設計你的規模，您的喜好，(至少為20A的滿刻度)，把它插入你有儀器。由于PCB布局的許多要求，我這里所包含的設計。的確切尺寸 的PCB是160x100mm。請記住，PCB，要作為一個鏡像，以獲得更高的質量時，將其傳輸?shù)诫娐钒宓你~方印。
