2　輸入電壓高于3．3V的情況

　　由于輸入電壓高于3．3V，所以在電路中還必須使用電壓調節器。這里選用的是TI的低壓差電壓調節器（LDO），在實際設計中選用具體的LDO時，還要考慮輸出電流的驅動能力等因素。在TI的網站上有為C5000和C6000系列推薦的電源系列。

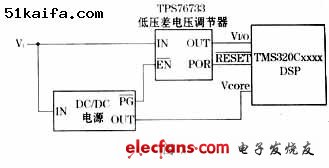

　　2．1　帶有PG引腳的低壓差電壓調節器

　　這種方案要求低壓差電壓調節器具有ENABLE引腳，直流電壓轉換器具有PG引腳。在上電時，當直流電壓轉換器輸出正常電壓后，PG引腳變低，使能LDO的ENABLE引腳，LDO工作，輸出DSP的I／O電壓，這樣就可以讓I／O電壓的上電電壓滯后于核電壓的上電。這里的直流電壓轉換器可以是LDO也可以是開關電源，這取決于輸出電流的要求。

　　同樣，在斷電時由于有很多不確定的因素，將無法保證準確的斷電順序。一種可能的順序是：當去除外部3．3V電壓后，直流電壓轉換器輸出衰減，同時PG 引腳輸出為高，關閉LDO，去除DSP的I／O電壓。對于特定的某一系統，需要通過試驗來確定準確的斷電順序。TPS76733有一個加電啟動的POR （Power－on－Reset）引腳，它與DSP的RESET引腳直接相連。

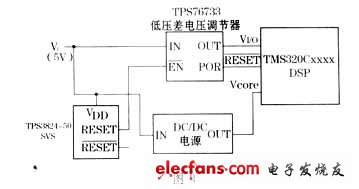

　　2．2　低壓差電壓調節器和SVS

　　如果對核電壓供電的直流電壓轉換器沒有PG引腳，則需要使用SVS來實現對I／O電壓的延遲。這種方案與1．2小節介紹的方案很類似。在上電時，當輸入電壓超過閾值電壓200ms后，RESET輸出高，使能LDO輸出I／O電壓。在斷電時，當外部電壓衰減后，SVS的RESET輸出高，關閉 LDO從而關閉I／O電壓，而直流電壓轉換器仍然可以持續供電很短的時間，這樣就保證了斷電的正確時序。在這里，SVS選用的是TPS3824－50，專門用來監測5V的輸入電壓。

?

　　如果對核電壓供電的直流電壓轉換器有PG引腳，則若成本允許，也可以使用這種方法，同時還可以實現對DSP的復位。把SVS的RESET引腳和DC／DC的PG引腳通過一個與門相連，輸出到DSP的RESET引腳，具體電路可以參考圖2。

　　3　結束語

　　本文從總體上介紹了DSP的雙電源解決方案，但是針對具體的電源要求，如最大輸出電流、輸出紋波電壓、電源效率、輸出電壓容差等，都必須在電路設計和電源芯片的選擇上加以考慮。值得注意的是文中沒有包括必須的退耦電容。
?
