　　Pickering Interfaces公司的BRIC模塊在密度很高的格局內安放了很多繼電器。BRIC模塊只用到了PXI底板上左手邊的插槽，而為了給模塊進行供電，可以使用在底板上排列比較緊湊的右手邊的其他空余插槽，并且只消耗一個活動插槽的功率(如圖1所示)。

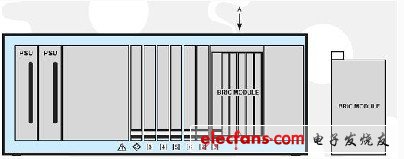

　　圖1 BRIC模塊在8槽PXI底板中的位置

　　每個繼電器都由一個線圈控制，而為了連接線圈需要電源激勵，在電源斷開的情況下，繼電器的默認狀態是“斷開連接的”。當越來越多的繼電器閉合后，BRIC的功耗也就越來越高。這篇文檔提供了如何對BRIC模塊的最壞的情況進行估計，而這種估計是由BRIC模塊在很真實的測試環境下的功耗得出的。這種估計表明，BRIC模塊的功耗比很多其它PXI模塊消耗的功率都要小，并且不用過分強調底板電源。

　　這篇文檔中還解釋了BRIC模塊功率處理能力的局限性，以及當對高電流信號進行轉換的時候，如何估計功率的損耗。

　　PXI底板電源說明

　　底板能夠向模塊提供的電流能力是根據2.1版本中的標準進行定義的。BRIC只能采用+5V的電源供電，而不考慮其它+12V，-12V和+3.3V的電源。許多PXI模塊的功耗都要比BRIC模塊的功耗大，這主要是因為，它們需要采用多個電源進行供電。

　　供電電源的要求是，在+5V電源供電下，能夠為2號插槽位置中的每一個模塊提供2A的電流，而提供更高的電流給底板。也就是說，對于一個8槽底板，+5V電源提供給2號插槽的電流必須為14A。由于1號插槽是控制器所占用的，需要的電流比典型的模塊要高，因此，1號插槽中要求更高的電流供應。

　　另外，底板還需要對其它任何一個插槽提供6A的電流。

　　BRIC模塊占用了底板中的4個或8個插槽，但是實際只有一個插槽要用到電源。因此，必須保證對每個BRIC模塊提供6A的電流，不論BRIC模塊的大小。由于任何一個BRIC模塊消耗的底板上的功率都不會大于30W，因此就決定了BRIC模塊和最小的底板配置的兼容性。

　　BRIC的意義

　　由于每個BRIC模塊都包含了很多繼電器，因此，如果所有的繼電器都需要供電的話，就會超出底板電源多能提供的電源能力了。但是由于所有X軸和Y軸的接口都可能連接在一起，因此，上面提到的情況并不是真實的測試環境下產生的，而且很明顯，這種狀態在測試中并沒有什么用處。

　　如果想要了解會遇到的功率損耗最糟糕的情況的話，首先要了解在這種情況下需要閉合的繼電器數量。在相關的文檔中，提到過BRIC的典型應用是將所有的測試裝置輸入點和待測設備輸入點全部連接到X軸上。Y軸只是在X軸上兩點間簡單的提供連接線。在許多應用中，這樣就意味著，每個BRIC模塊只需要兩倍Y軸接頭數量的繼電器閉合即可，一半用于輸入，一半用于輸出。有時，也會有額外的隔離繼電器會增加需要電源的繼電器數量。

　　但是，上述情況好像并不是會遇到的最糟糕的情況。要求最苛刻的應用用戶需要測試不同接入點之間的短路問題。在這種情況下，被測設備和X軸上的一點進行連接的，而X軸上這點通過X，Y線又和一個萬用表連接。所有可能發生短路的線路都是由通過X軸接頭經由Y軸接口最終和另一端的萬用表連接到一起。然后，用萬用表測試連續性。

　　這里給用戶提出一個簡單的經驗法則，那就是需要閉合的最大的繼電器數量就是矩陣中X軸上所有點的數量。并且還需要在這個數量上加上需要閉合的隔離繼電器的數量，當然，這個數量要遠小于X軸上接口的數量，因此經?？梢院雎圆挥?。

　　在實際的應用中，并不需要同時對所有的X軸上的點進行連續性檢查，因為，一些X軸上的點會和測試裝置連接，也有些點不需要考慮連續性問題，上述所說到的要求是比較苛刻的了。而且，可以將測試分成不同的階段進行，這樣也可以限制繼電器對電流的需求。
