　　該應用筆記介紹如何根據STO超時、時鐘頻率和UART位時鐘計算MAX9257/MAX9258可編程串行器/解串器(SerDes)的CCEN持續時間。

　　MAX9257/MAX9258可編程串行器/解串器(SerDes)器件可以通過雙絞線傳輸視頻數據和控制信號。而控制數據只能在場消隱期間傳輸，由控制通道使能輸出(CCEN)信號指示。電控單元(ECU)固件設計人員需要了解發生超時之前響應CCEN信號的速度有多快，還要了解如何計算該持續時間。該應用筆記介紹了如何計算MAX9257/MAX9258 SerDes芯片組的CCEN持續時間。根據STO超時、時鐘頻率和UART位時鐘進行計算。CCEN持續時間可編程，并且可以在不使用時關閉。

　　按照SerDes芯片組數據資料中的說明，MAX9257串行器檢測有效的VSYNC沿并發送三個同步字。一旦MAX9258解串器收到有效的VSYNC跳變并檢測到同步字，將進入控制通道階段，CCEN變?yōu)楦唠娖?。從VSYNC發生跳變到CCEN變?yōu)楦唠娖剑枰欢ǖ难訒rT1。當CCEN達到高電平時，才允許電控單元(ECU)通信。

　　如果CCEN為高電平時ECU沒有通信(圖1)，鏈路將保持靜音，STO開始計時，以確認是否達到預置的超時周期。如果STO超時(T2)，CCEN將跳變到低電平，關閉控制通道。

?

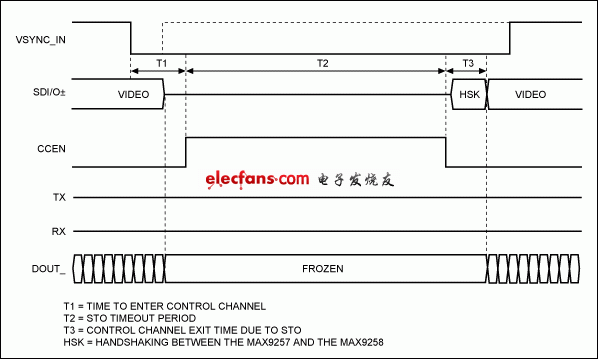

　　圖1. 由于STO超時而關閉控制通道

　　沒有ECU通信的實際CCEN時間是3個UART位的占時加上tSTO。MAX9257和MAX9258的STO定時器由REG2寄存器配置。

　　例如，如果像素時鐘頻率設置在16MHz，STODIV設置為0000 (STODIV = 16)、STOCNT設置為0000 (STOCNT = 1)。UART比特率則為400kbps。

　　3位UART占時為：3 × (1/400k) = 7.5μs。

　　計算STO超時周期的公式為：

　　tSTO = (1/fCLK) × STODIV × (STOCNT + 1)

　　因此，tSTO = 1μs，CCEN有效時間為：7.5μs + 1μs = 8.5μs。

　　當ETO定時器有效時，3位UART占時還可用于計算CCEN的有效持續時間。
