1 引言

　　筆者提出了一種交錯并聯的低壓大電流DC-DC變換器，它的一次側采用對稱半橋結構，而二次側采用倍流整流結構。采用這種結構可以極大地減小濾波電容上的電流紋波，從而極大地減小了濾波電感的大小與整個DC-DC變換器的尺寸。這種變換器運行于48V的輸入電壓和100kHz的開關頻率的環境。

　　2 倍流整流的低壓大電流DC-DC變換器的結構分析

　　倍流整流低壓大電流DC-DC變換器的電路原理圖如圖1所示，一次側采用對稱半橋結構，二次側采用倍流整流結構，在S1導通時SR1必須截止，L1充電;在S2導通時SR2必須截止，L2充電，這樣濾波電感電流就會在濾波電容上移項疊加。圖2給出了開關控制策略。

?

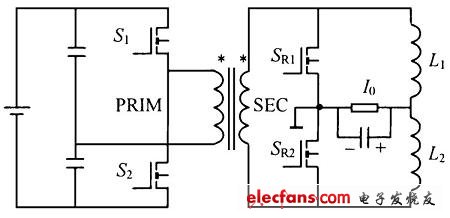

　　圖1 倍流整流的低壓大電流DC-DC變換器的電路原理圖

?

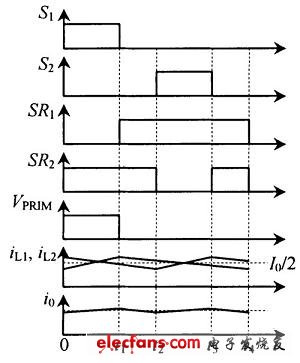

　　圖2 開關的控制策略

　　通過以上分析可以看出，倍流整流結構的二次側2個濾波電感電流在濾波電容上相互疊加，從而使得輸出電流紋波變得相當小。

　　結構中的同步整流器均按外加信號驅動處理，使控制變得很復雜，但在這種半橋-倍流拓?fù)浣Y(jié)構中使用簡單的自驅動方式很困難，因?yàn)椋谶@種結構中，如果直接從電路中取合適的點作為同步整流器的驅動信號，在死區時間內當這個驅動信號為零時，同步整流器就會截止。為了在半橋-倍流拓?fù)浣Y(jié)構中使用自驅動方式，就必須使用到輔助繞組。

　　以單個半橋-倍流拓?fù)浣Y(jié)構為例，見圖3,VSEC為變壓器的二次側電壓，Vgs為由輔助繞組獲得的同步整流器的驅動電壓，可以看出即使在死區的時間內，同步整流器的驅動電壓也不可能為零，保證了自驅動方式在這種拓?fù)浣Y(jié)構中的應用。

?

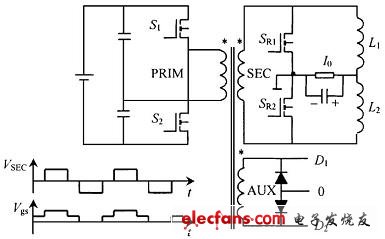

　　圖3 自驅動同步整流器電路及波形圖

　　另外，由于在大電流的情況下MOSFET導通壓降將增大，從而產生較大的導通損耗，為此應采用多個MOSFET并聯方法來減小損耗。

　　3 交錯并聯低壓大電流DC-DC變換器

　　3.1 電路原理圖

　　綜上所述，倍流整流低壓大電流DC-DC變換器具有很好的性能，在此基礎上引入交錯并聯技術，構成一種新的結構，稱為并聯低壓大電流DC-DC變換器，可以進一步減小輸出電流紋波。

　　圖4為交錯并聯低壓大電流DC-DC變換器的電路原理圖(以最簡單的2個倍流整流交錯并聯為例)。

?

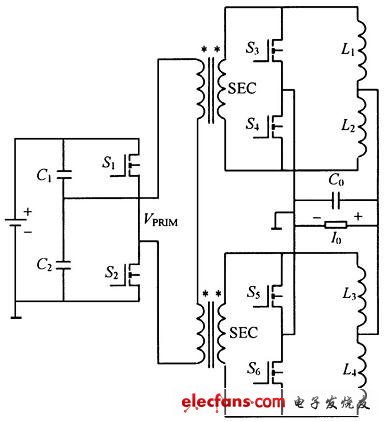

　　圖4 交錯并聯低壓大電流DC-DC變換器的電路原理圖

　　3.2 變換器的開關控制策略

　　交錯并聯低壓大電流DC-DC變換器的開關控制策略見圖5。

?

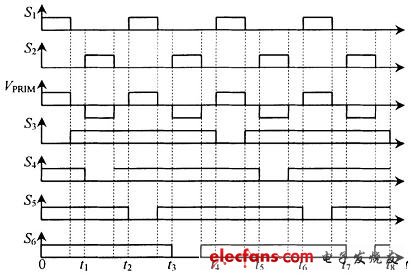

　　圖5 交錯并聯低壓大電流DC-DC變換器的開關控制策略
