摘要:介紹了一種自激式開關穩壓電源設計,詳細說明了開關電源的工作原理及各部分的功能.
?

1??引?? 言

　　開關電源是一種利用開關功率器件并通過功率變換技術而制成的直流穩壓電源.它具有體積小、重量輕、效率高、對電網電壓及頻率的變化適應性強、輸出電壓保持時間長、有利于計算機信息保護等優點,因而廣泛應用于以電子計算機為主導的各種終端設備、通信設備,是當今電子信息產業飛速發展不可缺少的一種電源.開關電源又被稱為高效能節能電源,內部電路工作在高頻開關狀態,自身消耗的能量很低,一般電源效率可達80%左右,比普通線性穩壓電源提高一倍.目前生產的無工頻變壓器式中,開關電源仍然采用脈沖寬調制器PWM或脈沖頻率調制器PFM的原理.本文根據PWM原理,利用開關管TL431取樣,將誤差經光耦合放大,通過PWM來控制開關管的導通與截止時間(即占空比),使得輸出電壓保持穩定。

圖1?? 開關電源的工作原理圖
?

4??開關電源的設計

　　開關電源電路圖如圖2所示.在此功率轉換電路中,采用單端反激式變換器,單端是因?yàn)槠涓哳l變壓器的磁芯只工作在第一象限.按變壓器的副邊開關整流器二極管的接線方式不同,單端變換器可分為兩種:正激式與反激式.原邊主功率開關管與副邊整流管的開關狀態相反(開關管導通時,副邊的整流二極管截止)稱為單端反激式.當原邊加到高電平激勵脈沖使Q1導通,直流輸入高頻變壓器的原邊兩端,此時因副邊是上負下正,使整流二極管截止;當驅動脈沖為低電平使Q1截止,原邊兩端極性反向,使副邊繞組兩端變?yōu)樯险仑?fù),則整流二極管被正向?qū)?此后變壓器副邊的磁能向負載釋放.因此單端反激式變換器只是在原邊Q1導通時儲存能量,當它截止時才向負載釋放,故高頻變壓器在開關過程中,既起變壓隔離作用,又是電感儲能元件.

　　在交流電源的輸入端接入的電磁干擾濾波器,由共模扼流圈L1、C2和C3構成,C2和C3的中點應接地,用來抑制共模干擾.C1用來濾波,濾除串模干擾,電容量較大.鑒于開關管BU508A在關斷的瞬間,高頻變壓器的漏感會產生尖峰電壓,利用C8、R3和D1組成鉗位電路,C9的作用是濾除開關管集電極的尖峰電壓,決定自動重啟動頻率,C9和R4一起對控制回路進行補償,同時C9和R4還起原邊快速?gòu)?fù)位的作用,能有效的保護開關管不被損壞。

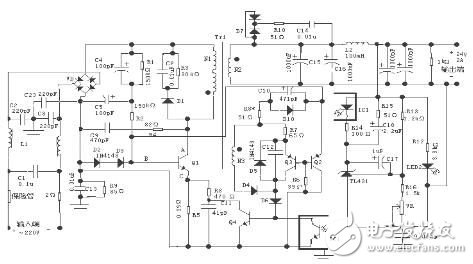

?????????????????????????? 圖2?? 開關電源電路圖

?

4.1 開關電源的開關控制部分

　　開關電源其核心是開關控制部分,主要工作過程是通過圖2中B點和C點電壓的高低來控制主功率開關管Q1導通和截止的時間(即占空比的大小).當Q1截止時A點為高電平,C5對Q1放電,使B點電位迅速提高,使開關管Q1基極電位高于發射極,因而Q1飽和導通,并對C5進行充電.而此時的電流為變壓器原邊電流與Q1導通時的電流之和,所以流經R5的電流值很大,C點電位升高,飽和導通使A點電位下降,Q1也就截止.

　　D2和D3作用是在Q1導通時,使C點電位不致很高,否則C5的放電時間過長,使Q1關斷時間toff過大,而Q1導通時間ton保持不變,這樣頻率變低.若Q1導通時C點提升太高時,才將Q1變?yōu)榻刂?此時D2和D3正向?qū)?C點的電位降低,使得C5放電時間很短就能將使Vb>Vc,使toff也很小,因而可以使頻率達到很高.
4.2 PWM調節部分

　　Q1導通時,繞組N2上正下負,C10吸收剛放電時的尖峰電壓,防止二極管D10正向?qū)〒p壞,D10正向?qū)?使B點電位升高,從而使Q1更快飽和導通.同時Q2導通,再使Q3也導通,B點電壓下降,原邊線圈電流減小至截止.這時N2邊為下正上負,D4和D5導通,Q4基極變?yōu)楦唠娢?Q4導通,C點電位降低,截止時間變短,
