基于SPCE061A的數控開關電源設計(2)
3.4驅動電路
PWM信號產生芯片采用KA3525,它是一個典型的性能優良的開關電源控制芯片。其內部包括誤差放大器、比較器、振蕩器、觸發器、輸出邏輯控制電路和輸出三極管等環節。KA3525的1和2腳是內部運算放大器的輸入端,系統中單片機的D/A轉換接口的一個引腳與KA3525的2腳連接,實現KA3525的數字控制與步進調整。11和14腳輸出交替的兩路控制信號,經驅動電路與功率開關管的門極相連接。本文采用的驅動電路如圖6所示。當11腳輸出高電平、14腳輸出低電平時,N1、P2導通,耦合變壓器原邊電流流向如圖6(a)所示。當14腳輸出高電平、11腳輸出低電平時,N2、P1導通,耦合變壓器原邊電流流向如圖6(b)所示。圖7為驅動電路耦合變壓器的輸出波形。

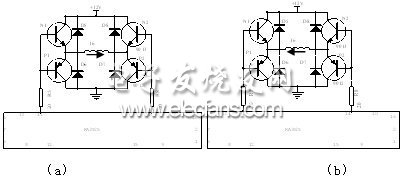

圖6 不對稱半橋驅動電路電流流向圖

圖7 驅動電路耦合變壓器的輸出波形
3.5輸出電路
圖8即為LC濾波電路。電路中電感L4使電流波形變得平滑,電容則起到穩壓的作用。其中電容C1為低頻濾波,電容C7為高頻濾波。

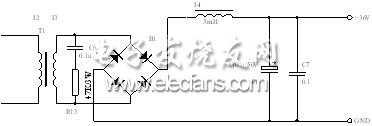

圖8 LC濾波電路
3.6穩壓電路
如圖2所示,輸出電壓經采樣電阻采樣調整后輸入KA3525的1腳,與單片機設定的KA3525的2腳電壓進行比較,以實現穩定輸出電壓。若輸出電壓升高,則采樣電壓大于2腳給定電壓,KA3525輸出的脈寬變窄,反之變寬。
3.7輔助電源電路
由于本電路中KA3525芯片和單片機分別需要12V和5V的直流電壓,故須設計輔助電源,其電路如圖9所示。 輔助電源輸出采用三端穩壓器7812和7805實現12V和5V的直流電壓。

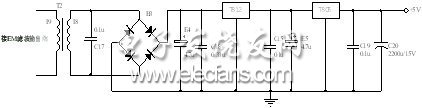

圖9 輔助電源電路
4、基于凌陽單片機開關電源的數控設計
本文數控部分采用凌陽公司的SPCE061A進行控制。SPCE061A主要包括輸入/輸出端口、定時器/計數器、數/模轉換、模/數轉換、串行設備輸入輸出、通用異步串行接口、低電壓監測和復位等部分。SPCE061A單片機應用領域非常廣泛。
本文利用SPCE061A單片機內部10位的A/D、D/A實現對輸出電壓的步進控制和測量以及輸出電壓和電流的顯示功能。采用RT12864液晶顯示,與單片機相連接,單片機的IOB0~IOB7的數據口與LCD的DB0~DB7相連接,IOB8為RS,IOB9為R/W,IOB10為E,IOB11為RST。連接方式如圖10所示:

圖10 RT12864與SPCE061的連接
輸入鍵盤控制電路采用4×4矩陣式非編碼鍵盤電路,與單片機進行連接。單片機的IOA8~IOA11做鍵盤的行掃描輸出口,IOA12~IOA15做鍵盤的列掃描輸入口。如圖11所示:

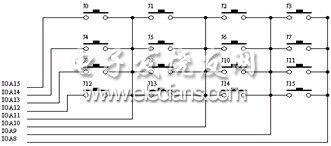

圖11 4×4矩陣鍵盤
KA3525的2腳是一個控制PWM波占空比的引腳,與SPCE061A單片機DAC1/DAC2引腳鏈接,利用集成的其中1個10位的D/A轉換器,給2腳提供精確的給定電壓,給2腳的電壓越高,KA3525輸出的PWM波的占空比就越大,開關管導通的時間就越長,穩壓源輸出電壓就越高,反之電壓降低。從而可根據需要通過程序?qū)崿F(xiàn)對輸出電壓的數字給定和步進調整,達到數控的目的。
5、試驗驗證及結論
為了驗證設計的可行性,進行了硬件實驗和程序調試。穩壓源的輸出電壓由KA3525芯片2腳的電壓決定。試驗中發現KA3525的2腳電壓與輸出電壓成非線性關系,因此需要多次調試確定2腳電壓與輸出電壓的值以實現單片機的數字給定和步進調整,本文給出了部分KA3525的2腳輸入電壓與輸出端電壓對應值。對應關系如表1所示。
表1 KA3525的2腳輸入電壓與穩壓源輸出電壓的關系

經過計算KA3525的2腳所需要輸入的電壓并將其轉化成單片機所需要的10位數字量,最后SPCE061A單片機將10位數字量左移6位寫入P_DAC1單元的高10位,進行D/A轉換成相應的3525芯片2腳給定電壓,實現對開關電源的步進調整。采樣電壓經A./D轉換后送LCD顯示,顯示精度可達0.01V。經多次測試,本電源輸出電壓可以0V~40V連續調整,歩進值0.1V, 最大輸出電流可達I0MAX=2.5A,電壓調整率Su=0.1%,負載調整率SI=0.2%,效率η=90%,試驗結果表明本數控電源方案切實可行。
